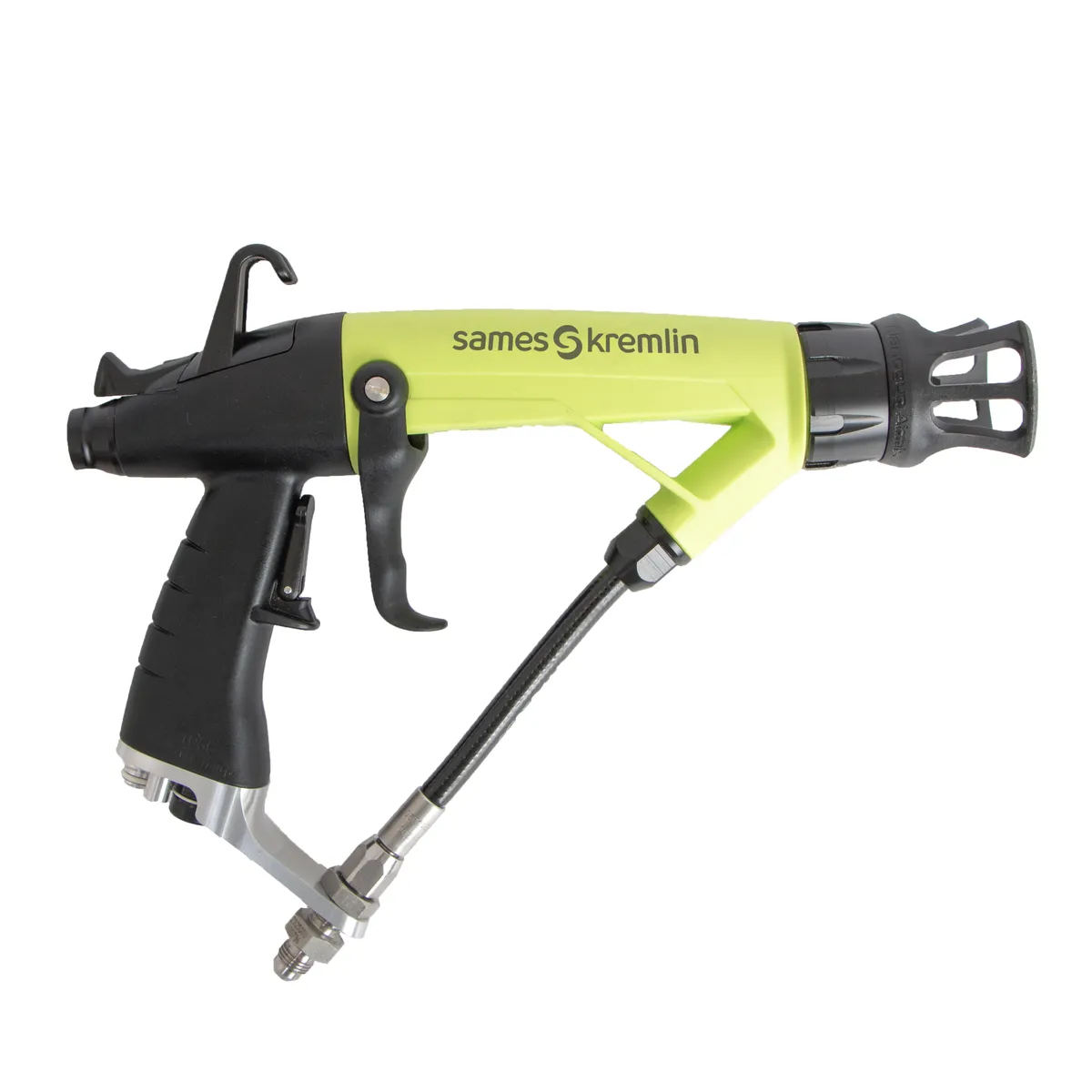

Manual de Nanogun+ Airmix®
Pistola de pulverización electrostática de media presión de fluido
La experiencia de Sames en el diseño de boquillas y sus habilidades en la aplicación de pintura electrostática se han reunido en la Nanogun+ Airmix® para ofrecer lo mejor en la pulverización de materiales líquidos base solvente a presiones medias en muchos mercados.
- ✓ El efecto electrostático combinado con la atomización Airmix® eleva la eficiencia de transferencia a un nivel inalcanzable del 93%
- ✓ Excelente distribución del material y fino control del tamaño de partícula para una calidad de acabado excepcional
- ✓ Ligera y con ergonomía mejorada para una mayor comodidad de los operadores
Desempeño
1 Control automático de alto voltaje para mantener una carga de pintura constante para una eficiencia de transferencia inigualable del 93%
1 Ajustes independientes para un control perfecto del proceso
2 Efectos óptimos de envolvencia y penetración para un ahorro de pintura inigualable TANTO con alta corriente como con alto voltaje
♦ Cobertura de alta calidad y espesor regular para una aplicación de acabado excepcional
♦ Amplia gama de viscosidades y tipos de materiales de base solvente para cubrir todas las especificaciones de productos a costos reducidos
1 Ajustes independientes para un control perfecto del proceso
2 Efectos óptimos de envolvencia y penetración para un ahorro de pintura inigualable TANTO con alta corriente como con alto voltaje
♦ Cobertura de alta calidad y espesor regular para una aplicación de acabado excepcional
♦ Amplia gama de viscosidades y tipos de materiales de base solvente para cubrir todas las especificaciones de productos a costos reducidos
Productividad
3 Flujos de aire y pintura fácilmente ajustables con perillas intuitivas

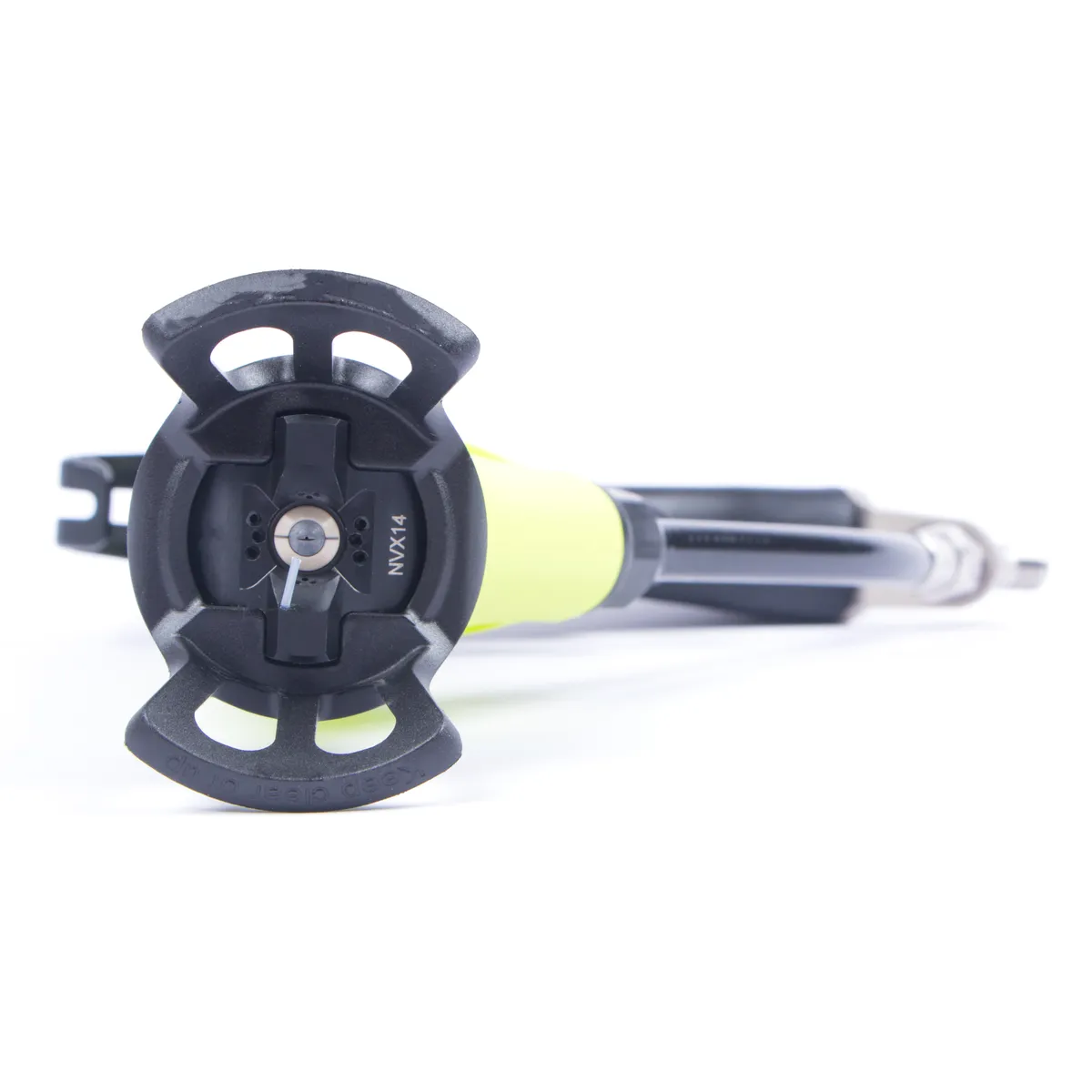

4 El cambio de pulverización de tipo plano a redondo es rápido y sencillo
4 Boquillas de carburo de tungsteno de alta calidad, probadas individualmente, con una aplicación de pulverización repetible
5 El alto voltaje se activa cuando la aguja se mueve: Sin sensor de presión para una mayor seguridad

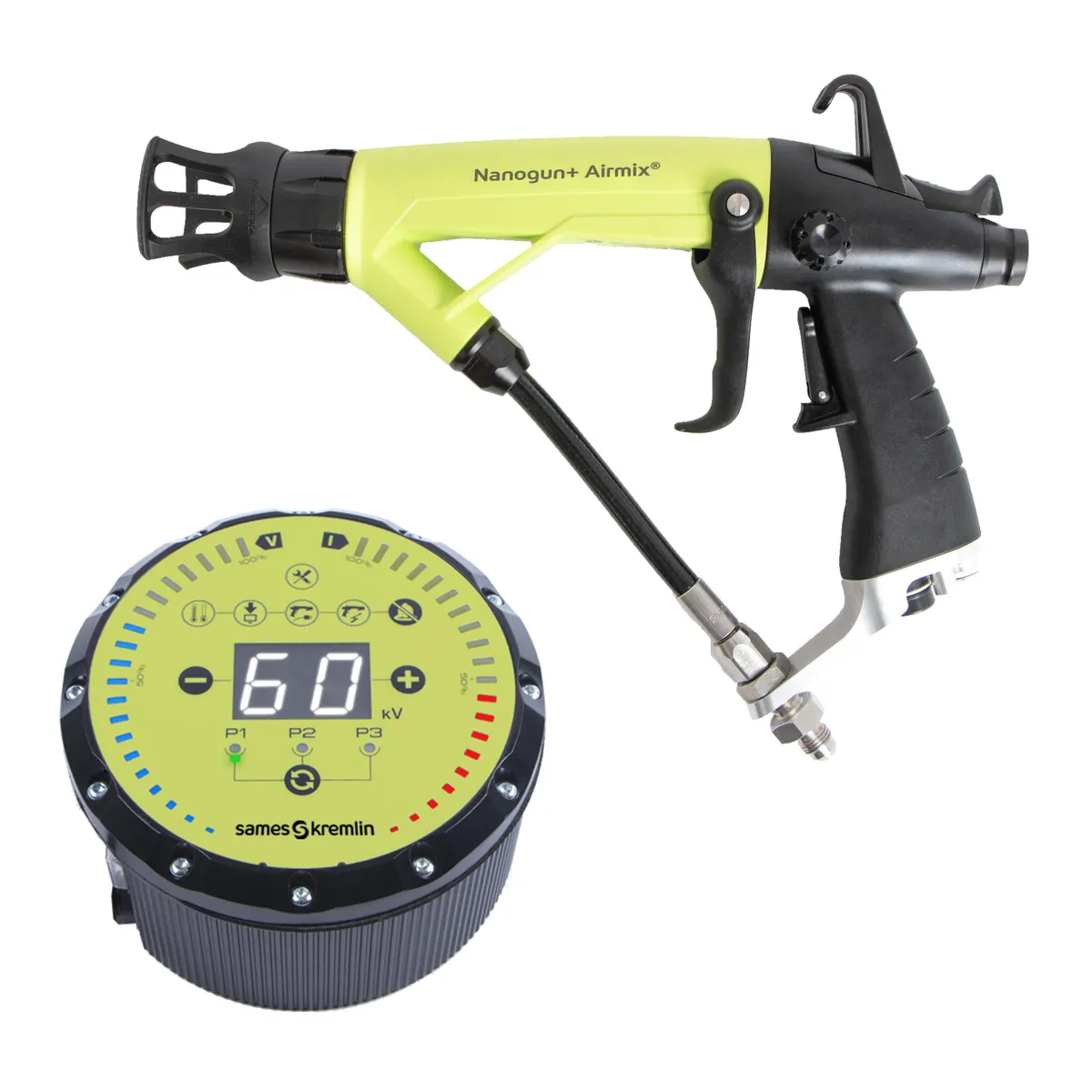

6 El módulo de control GNM 6080 proporciona diagnósticos inteligentes para un mantenimiento mejorado
♦ Ligera y con ergonomía mejorada para mayor comodidad del operador
4 El cambio de pulverización de tipo plano a redondo es rápido y sencillo
4 Boquillas de carburo de tungsteno de alta calidad, probadas individualmente, con una aplicación de pulverización repetible
5 El alto voltaje se activa cuando la aguja se mueve: Sin sensor de presión para una mayor seguridad
6 El módulo de control GNM 6080 proporciona diagnósticos inteligentes para un mantenimiento mejorado
♦ Ligera y con ergonomía mejorada para mayor comodidad del operador
Sustentabilidad
7 Desconexión rápida para un mantenimiento mejorado
8 Circuito de pintura externo con acceso simplificado para su reemplazo
♦ Costo Total de Propiedad reducido con alrededor de un 30% menos de piezas de desgaste que los estándares del mercado
♦ Calidad confiable de materias primas y componentes para un uso rudo y una larga vida útil
8 Circuito de pintura externo con acceso simplificado para su reemplazo
♦ Costo Total de Propiedad reducido con alrededor de un 30% menos de piezas de desgaste que los estándares del mercado
♦ Calidad confiable de materias primas y componentes para un uso rudo y una larga vida útil
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 7 |
| Presión de aire máxima (psi) | 101 |
| Presión de aire recomendada (mín.) (bar) | 5 |
| Presión de aire recomendada (mín.) (psi) | 72 |
| Tecnología electrostática líquida | Carga interna |
| Rango de viscosidad del material recomendado | 20-120 |
| Caudal máximo (cc/min) | 1230 |
| Caudal máximo (gal/min) | 0.325 |
| Caudal mínimo (cc/min) | 100 |
| Caudal mínimo (gal/min) | 0.026 |
| Presión de material máxima (bar) | 120 / 200 |
| Presión de material máxima (psi) | 1740 / 2900 |
| Peso (g) | 670 |
| Peso (oz) | 23.6 |
| Corriente máx. (µA) | 80 |
| Alto voltaje (máximo) (kV) | 60 |
| Módulo de control de alto voltaje | GNM6080: II (2) G [0.24 mJ] |
| Unidad de alto voltaje | HVU 6080 |
| Certificación | II 2 G 0.24 mJ |
| Bloqueo de seguridad del gatillo | Sí |
| Designación | Número de parte |
|---|---|
| NANOGUN+ AIRMIX HR 120 bar Flat 30M + GNM6080 EU | 910021113-30 |
| NANOGUN+ AIRMIX HR 120 bar Flat 15M + GNM6080 EU | 910021113-15 |
| NANOGUN+ AIRMIX LR 200 bar Flat 15M + GNM6080 EU | 910021116-15 |
| NANOGUN+ AIRMIX HR 120 bar Flat 7,5M + GNM6080 EU | 910021113-07 |
| NANOGUN+ AIRMIX HR 200 bar Flat 30M + GNM6080 EU | 910021115-30 |
| NANOGUN+ AIRMIX HR 200 bar Flat 15M + GNM6080 EU | 910021115-15 |
| NANOGUN+ AIRMIX LR 120 bar Flat 30M + GNM6080 EU | 910021114-30 |
| NANOGUN+ AIRMIX LR 200 bar Flat 7,5M + GNM6080 EU | 910021116-07 |
| NANOGUN+ AIRMIX HR 200 bar Flat 7,5M + GNM6080 EU | 910021115-07 |
| NANOGUN+ AIRMIX LR 120 bar Flat 15M + GNM6080 EU | 910021114-15 |
| NANOGUN+ AIRMIX LR 120 bar Flat 7,5M + GNM6080 EU | 910021114-07 |
| NANOGUN+ AIRMIX LR 200 bar Flat 15M + GNM6080 EU | 910021116-30 |
 NANOGUN+ AIRMIX HR 200 bar Flat 30M + GNM6080 US |
910021115-302 |
| NANOGUN+ AIRMIX LR 120 bar Flat 7,5M + GNM6080 US |
910021114-072 |
| NANOGUN+ AIRMIX LR 200 bar Flat 15M + GNM6080 US |
910021116-302 |
| NANOGUN+ AIRMIX HR 200 bar Flat 7,5M + GNM6080 US |
910021115-072 |
| NANOGUN+ AIRMIX LR 200 bar Flat 15M + GNM6080 US |
910021116-152 |
| NANOGUN+ AIRMIX HR 120 bar Flat 15M + GNM6080 US |
910021113-152 |
| NANOGUN+ AIRMIX LR 120 bar Flat 30M + GNM6080 US |
910021114-302 |
| NANOGUN+ AIRMIX LR 200 bar Flat 7,5M + GNM6080 US |
910021116-072 |
| NANOGUN+ AIRMIX HR 200 bar Flat 15M + GNM6080 US |
910021115-152 |
| NANOGUN+ AIRMIX HR 120 bar Flat 30M + GNM6080 US |
910021113-302 |
| NANOGUN+ AIRMIX LR 120 bar Flat 15M + GNM6080 US |
910021114-152 |
| NANOGUN+ AIRMIX HR 120 bar Flat 7,5M + GNM6080 US |
910021113-072 |
| Designación | Número de parte |
|---|---|
| BOQUILLA 14-171 | 130001432 |
| BOQUILLA 04-091 | 130001566 |
| BOQUILLA 04-071 | 130001565 |
| BOQUILLA 14-151 | 130001431 |
| BOQUILLA 04-051 | 130001564 |
| BOQUILLA 14-131 | 130001430 |
| BOQUILLA 03-071 | 130001563 |
| BOQUILLA 14-111 | 130001429 |
| BOQUILLA 14-091 | 130001428 |
| BOQUILLA 12-151 | 130001427 |
| BOQUILLA 12-131 | 130001426 |
| BOQUILLA 12-111 | 130001425 |
| BOQUILLA 09-151 | 130001423 |
| BOQUILLA 09-131 | 130001422 |
| BOQUILLA 09-111 | 130001421 |
| BOQUILLA 09-091 | 130001420 |
| BOQUILLA 06-151 | 130001419 |
| BOQUILLA 06-131 | 130001418 |
| BOQUILLA 06-111 | 130001417 |
| BOQUILLA 06-091 | 130001416 |
| BOQUILLA 04-131 | 130001415 |
| BOQUILLA 04-111 | 130001414 |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
