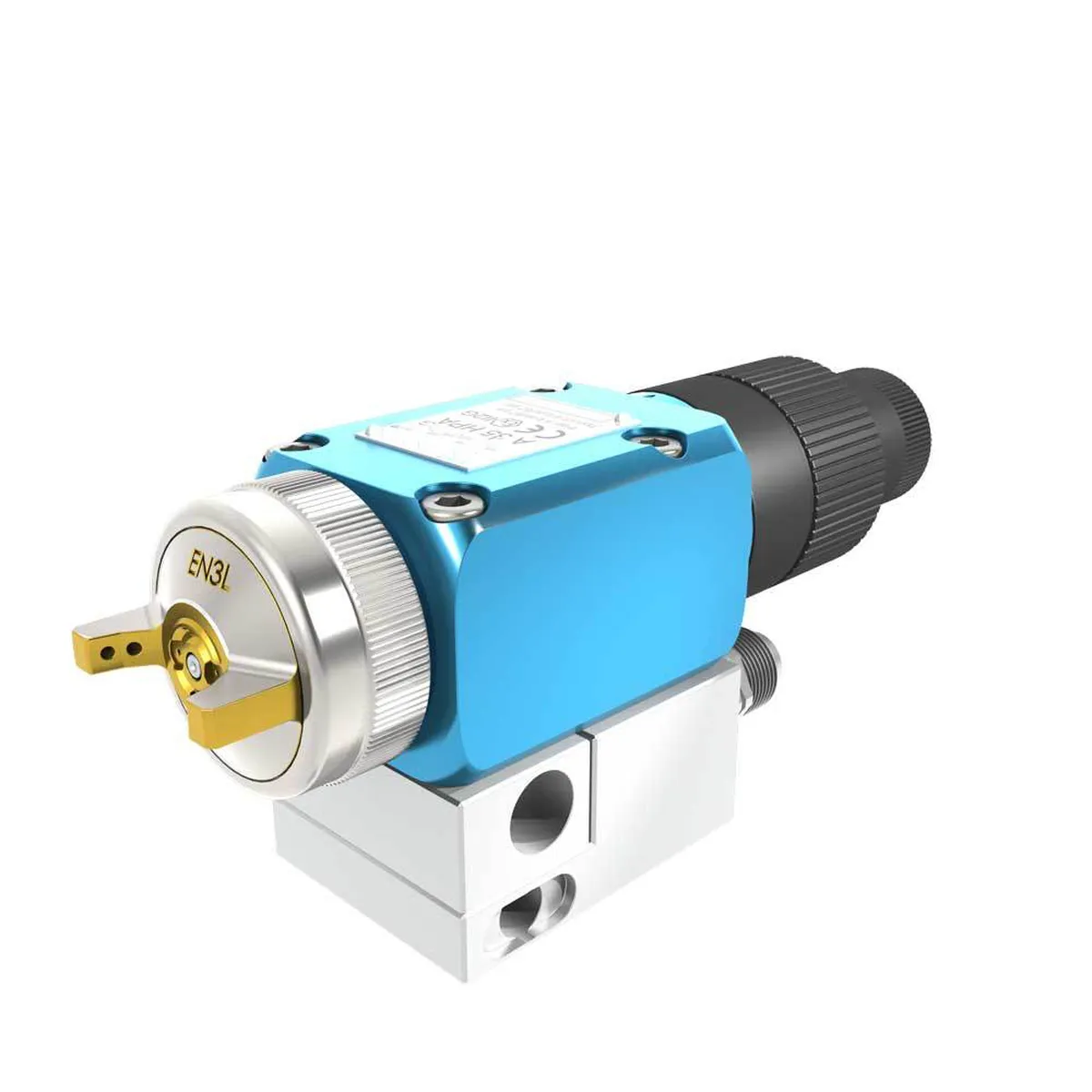

Pistola de Pulverización Automática Airspray A35 HPA
Pistola automática Airspray
Esta pistola de pulverización automática de baja presión con diseño modular responde a la producción de alto volumen con un control preciso del ancho de abanico.
- ✓ Responde a altos índices de producción Airspray
- ✓ Diseñada para materiales de alta viscosidad
- ✓ Diseño modular y alta confiabilidad
Desempeño
♦ Los ajustes de la perilla indexada de salida de fluido permiten una precisión exacta de la salida
♦ El control del ancho de abanico ofrece un acabado de alta calidad y la optimización del patrón de abanico
♦ El mecanizado preciso de la boquilla de aire ofrece un control rígido del abanico
♦ El control del ancho de abanico ofrece un acabado de alta calidad y la optimización del patrón de abanico
♦ El mecanizado preciso de la boquilla de aire ofrece un control rígido del abanico
Productividad
♦ El exceso de pulverización reducido ofrece un rápido ROI (Retorno de Inversión) y ahorro de material
♦ Una boquilla de aire indexada de 0-90° permite un reajuste fácil y rápido del patrón de abanico
♦ El montaje fácil reduce el tiempo de inactividad
♦ Salida lateral para un montaje fácil en sistemas automáticos
♦ Salida trasera para una configuración fácil en aplicaciones robóticas
♦ Circulación solo en la base para reducir la pérdida de presión en el sistema de circulación
♦ Una boquilla de aire indexada de 0-90° permite un reajuste fácil y rápido del patrón de abanico
♦ El montaje fácil reduce el tiempo de inactividad
♦ Salida lateral para un montaje fácil en sistemas automáticos
♦ Salida trasera para una configuración fácil en aplicaciones robóticas
♦ Circulación solo en la base para reducir la pérdida de presión en el sistema de circulación
Sustentabilidad
♦ Sellado de aguja garantizado mediante cartucho autoajustable
♦ Aguja con tratamiento de dureza y piezas en contacto con el fluido en acero inoxidable o acero inoxidable tratado para una mayor vida útil
♦ El exceso de pulverización reducido disminuye el mantenimiento de la cabina de pintura
♦ La boquilla de aire de latón niquelado garantiza una alta resistencia a los materiales de base agua
♦ Aguja con tratamiento de dureza y piezas en contacto con el fluido en acero inoxidable o acero inoxidable tratado para una mayor vida útil
♦ El exceso de pulverización reducido disminuye el mantenimiento de la cabina de pintura
♦ La boquilla de aire de latón niquelado garantiza una alta resistencia a los materiales de base agua
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Presión recomendada de aire (bar) | 3 a 5 |
| Presión recomendada de aire (psi) | 43 a 72 |
| Presión de aire de disparo (bar) | 3 |
| Presión de aire de disparo (psi) | 44 |
| Entrada de aire de atomización | F 1/4 NPS, M 1/4 BSP con conector suministrado |
| Entrada de aire piloto | F 1/8 NPS, conector de manguera 4-6 suministrado (T2x4 en Cefla) |
| Presión máxima de material (bar) | 6 |
| Presión máxima de material (psi) | 87 |
| Consumo de aire (cfm) | 14 a 26 |
| Consumo de aire (m3/h) | 24 a 44 |
| Peso (g) | 497 (solo pistola) |
| Peso (lbs) | 1.1 (solo pistola) |
| Temperatura máxima (°C) | 50 |
| Temperatura máxima (°F) | 122 |
| Puerto de entrada de material | 2 x F 1/4 NPS, manguera 6-8 con conector suministrado |
| Material del cuerpo | Aluminio |
| Temperatura máxima del fluido (°C) | 50 |
| Temperatura máxima del fluido (°F) | 122 |
| Partes húmedas | PTFE, acero inoxidable 303 |
| Certificación | II2G Ex h IIB T6 Gb X |
| Tipo de pulverización | Airspray |
| Designación | Número de parte |
|---|---|
| PISTOLA A35 HPA SIN PROYECTOR SIN PLACA BASE | 129305000 |
| PISTOLA A35 HPA 06EN3L BASE CON SALIDA LATERAL | 135305106 |
| PISTOLA A35 HPA 07EN3L BASE CON SALIDA LATERAL | 135305101 |
| PISTOLA A35 HPA 09 EN3L BASE CON SALIDA LATERAL | 135305102 |
| PISTOLA A35 HPA 12 EN3L BASE CON SALIDA LATERAL | 135305103 |
| PISTOLA A35 HPA 15 EN3L BASE CON SALIDA LATERAL | 135305104 |
| PISTOLA A35 HPA 18 EN3L BASE CON SALIDA LATERAL | 135305105 |
| A35 HPA 07EN3L BASE CON SALIDA POSTERIOR | 135305201 |
| A35 HPA 09EN3L BASE CON SALIDA POSTERIOR | 135305202 |
| A35 HPA 12EN3L BASE CON SALIDA POSTERIOR | 135305203 |
| A35 HPA 15EN3L BASE CON SALIDA POSTERIOR | 135305204 |
| A35 HPA 18EN3L BASE CON SALIDA POSTERIOR | 135305205 |
| A35 HPA 06EN3L CON BASE CEFLA SALIDAS LATERALES | 135305306 |
| A35 HPA 07EN3L CON BASE CEFLA SALIDAS LATERALES | 135305301 |
| A35 HPA 09EN3L CON BASE CEFLA SALIDAS LATERALES | 135305302 |
| A35 HPA 12EN3L CON BASE CEFLA SALIDAS LATERALES | 135305303 |
| A35 HPA 15EN3L CON BASE CEFLA SALIDAS LATERALES | 135305304 |
| A35 HPA 18EN3L CON BASE CEFLA SALIDAS LATERALES | 135305305 |
| PISTOLA A35 HPA 06EN3L SIN BASE | 135305006 |
| PISTOLA A35 HPA 07EN3L SIN BASE | 135305001 |
| PISTOLA A35 HPA 09EN3L SIN BASE | 135305002 |
| PISTOLA A35 HPA 12EN3L SIN BASE | 135305003 |
| PISTOLA A35 HPA 15EN3L SIN BASE | 135305004 |
| PISTOLA A35 HPA 18EN3L SIN BASE | 135305005 |
| BASE A35 SALIDAS POSTERIORES CIRCULACIÓN EN BASE | 129300060 |
| PISTOLA A35 HPA 06EN3L BASE CON SALIDA POSTERIOR | 135305206 |
| BASE A35 SALIDAS LATERALES CIRCULACIÓN EN BASE | 129300050 |
| BASE A35 CEFLA SALIDAS LATERALES CIRCULACIÓN EN BASE | 129300070 |
| Designación | Número de parte | Detalles | Peso (kg) | Peso (lbs) |
|---|---|---|---|---|
| PROYECTOR 06EN3L | 031305006 | |||
| PROYECTOR 07EN3L | 031305001 | |||
| PROYECTOR 09EN3L | 031305002 | |||
| PROYECTOR 12EN3L | 031305003 | |||
| PROYECTOR 15EN3L | 031305004 | |||
| PROYECTOR 18EN3L | 031305005 | |||
| CABEZAL DE AIRE EN3L | 132305200 | |||
| BOQUILLA 06 | 134130050 | |||
| BOQUILLA 07 | 134130100 | |||
| BOQUILLA 09 | 134130200 | |||
| BOQUILLA 12 | 134130300 | |||
| BOQUILLA 15 | 134130600 | |||
| BOQUILLA 18 | 134130700 | |||
| AGUJA 06-07-09-12 | 033300100 | |||
| AGUJA 15-18 | 033300200 | |||
| ADITAMENTO COMPLETO PARA VARILLA DE PISTOLA AUTO. D16 + TUERCA DE FIJACIÓN | 049351000 | |||
| SOPORTE DE MONTAJE DIÁM. 12MM | 049351700 | |||
| SOPORTE DE MONTAJE GIRATORIO | 049351705 | |||
| CONECTOR DE ANCHO DE ABANICO AJUSTABLE – M14x100 – (H) 1/4 BSPP | 029253002 | Para el control del ancho de abanico | ||
| KIT DE SELLOS DE PISTOLA AIRSPRAY A35 | 129300901 | |||
| BASE SEMIRROBÓTICA 60° – OMEGA – CONTROL DE ABANICO – SIN FILTRO | 129691161 | 0.79 | 1.74 | |
| BASE SEMIRROBÓTICA 60° – T – CON FILTRO | 129691170 | 0.79 | 1.74 | |
| BASE SEMIRROBÓTICA 60° – T – CONTROL DE ABANICO – CON FILTRO | 129691171 | 1.05 | 2.31 |
