Nanobell 801 Robotic
Atomizador de campana rotativa no electrostático
Sames ha diseñado su primer atomizador robótico de campana rotativa no electrostático para satisfacer la necesidad de aplicaciones de acabado de alta calidad, permitiendo ahorros de pintura con una inversión reducida. El Nanobell 801 Robotic combina las tecnologías Airspray y de campana rotativa para ofrecer todos los beneficios de la atomización por campana rotativa a aplicaciones no electrostáticas con una velocidad de producción mejorada y una configuración y operación más sencillas.
- ✓ Aplicación de acabado premium
- ✓ Alta eficiencia de transferencia
- ✓ Instalación segura y fácil
Desempeño
♦ Alta velocidad de rotación de la copa hasta 65,000 RPM con diversos caudales para una atomización fina
♦ Tecnología patentada Hi-TE que combina aire recto y de vórtice para una eficiencia de transferencia insuperable
♦ Respuesta rápida del gatillo y pérdida mínima de pintura debido a la proximidad de la válvula de disparo
♦ Tecnología patentada Hi-TE que combina aire recto y de vórtice para una eficiencia de transferencia insuperable
♦ Respuesta rápida del gatillo y pérdida mínima de pintura debido a la proximidad de la válvula de disparo
Productividad
♦ Boquilla de aire estrecha y ancha (NW) que permite un patrón rápido y flexible para adaptarse a piezas de formas complejas a pintar

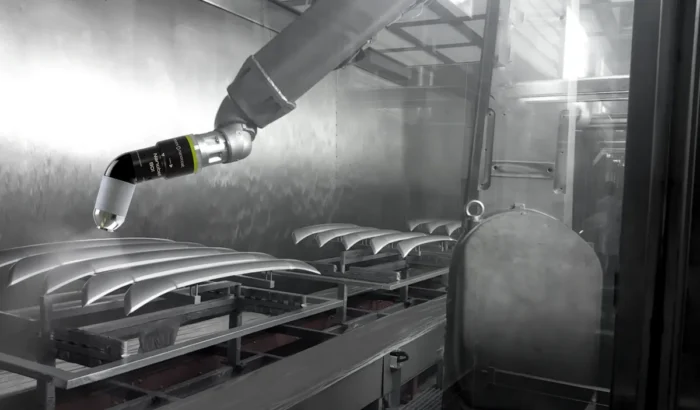

♦ El diseño ligero y compacto se adapta a todos los robots de pintura, de muñeca sólida o hueca, incluso con baja carga útil
♦ Gama completa de copas magnéticas para procesos completos de copa/copa
♦ Control sencillo con el controlador de velocidad de copa BSC 300 que ofrece monitoreo remoto
♦ El diseño ligero y compacto se adapta a todos los robots de pintura, de muñeca sólida o hueca, incluso con baja carga útil
♦ Gama completa de copas magnéticas para procesos completos de copa/copa
♦ Control sencillo con el controlador de velocidad de copa BSC 300 que ofrece monitoreo remoto
Sostenibilidad
♦ Fijación magnética patentada de las copas que garantiza una instalación fácil, segura y rápida
♦ Alta confiabilidad de todos los componentes para mantener el tiempo de actividad de la producción (válvulas que duran 3 millones de ciclos, motor de aire de larga vida útil, conexiones robustas y copas magnéticas)
♦ Copas disponibles en aluminio como estándar con una opción en titanio que ofrece una vida útil extendida
♦ Alta confiabilidad de todos los componentes para mantener el tiempo de actividad de la producción (válvulas que duran 3 millones de ciclos, motor de aire de larga vida útil, conexiones robustas y copas magnéticas)
♦ Copas disponibles en aluminio como estándar con una opción en titanio que ofrece una vida útil extendida
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 7 |
| Presión de aire máxima (psi) | 101 |
| Escala de viscosidad (mín-máx) (segundos Copa FORD #4) | 15-65 |
| Caudal máximo (cc/min) | 800 |
| Caudal máximo (gal/min) | 0.21 |
| Caudal mínimo (cc/min) | 30 |
| Caudal mínimo (gal/min) | 0.008 |
| Caudal de pintura estándar (cc/min) | 400 |
| Caudal de pintura estándar (gal/min) | 0.1 |
| Presión máxima de material (bar) | 10 |
| Presión máxima de material (psi) | 145 |
| Consumo de aire del rodamiento (Nl/min) | 125 |
| Consumo de aire piloto (Nl/min) | 10 |
| Consumo de aire de conformado (mín-máx) (Nl/min) | 200-900 |
| Peso (kg) | 3.5 |
| Peso (lbs) | 7.7 |
| Tipo de carga electrostática | Sin electrostática |
| Certificación | II 2 G Ex h IIA T6 Gb |
| Velocidad de rotación (rpm) | 65000 |
| Tipo de pulverización | Campanas |
| Designación | Número de parte |
|---|---|
| Kit eléctrico que incluye: – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m | 910031939 |
| Kit eléctrico que incluye: – BSC300 con pantalla remota – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Tarjeta de red Profinet | 910037215 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con Bell Cup EC35 | 910033147-35 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con Bell Cup EC43 | 910033147-43 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con Bell Cup EC50 | 910033147-50 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con Bell Cup EX65 | 910033147-65 |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EC35 | 910033145-35 |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EC43 | |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EC50 | 910033145-50 |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EX65 | 910033145-65 |
| Designación | Número de parte |
|---|---|

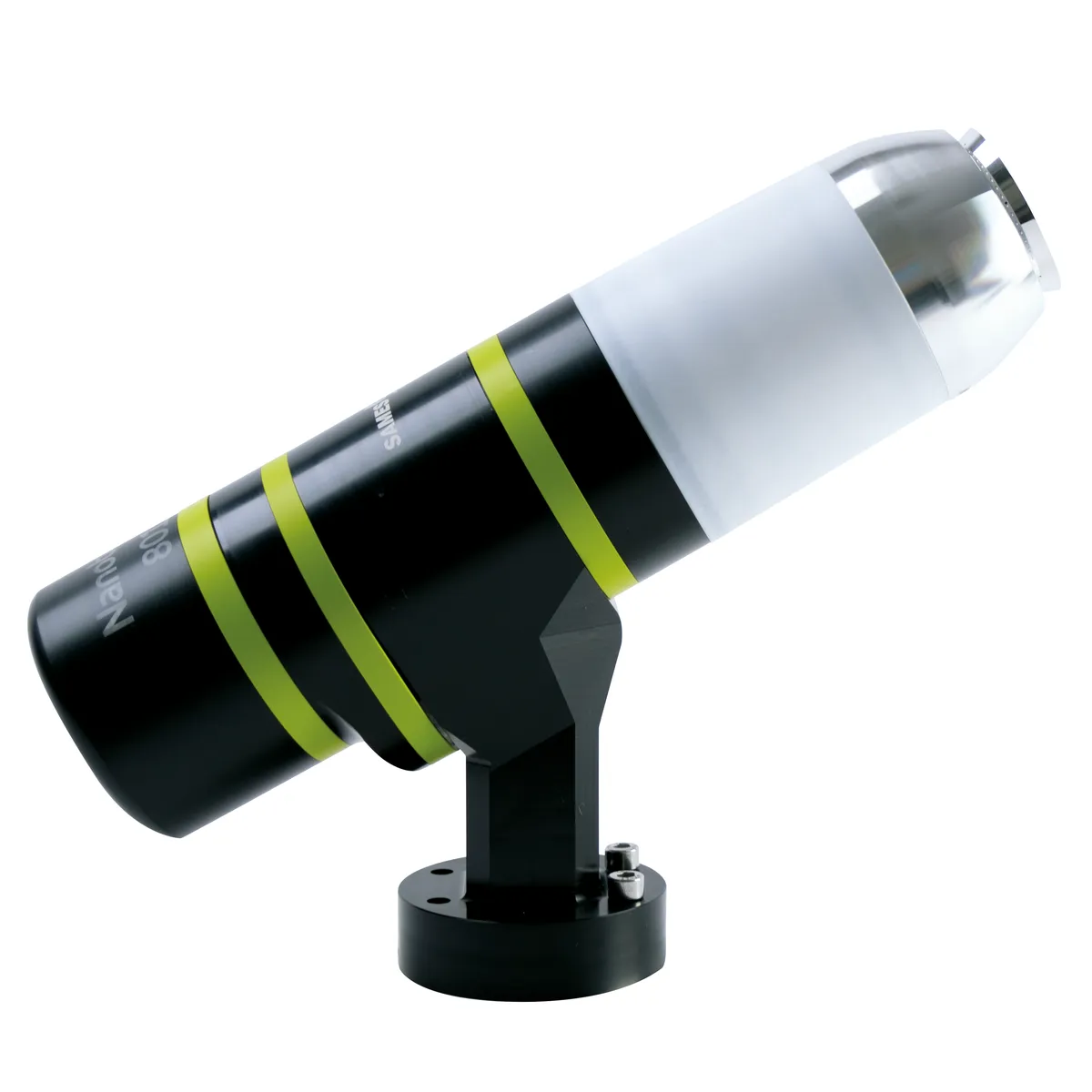

| Nanobell 801 – Versión robótica de muñeca sólida | 910032434 |

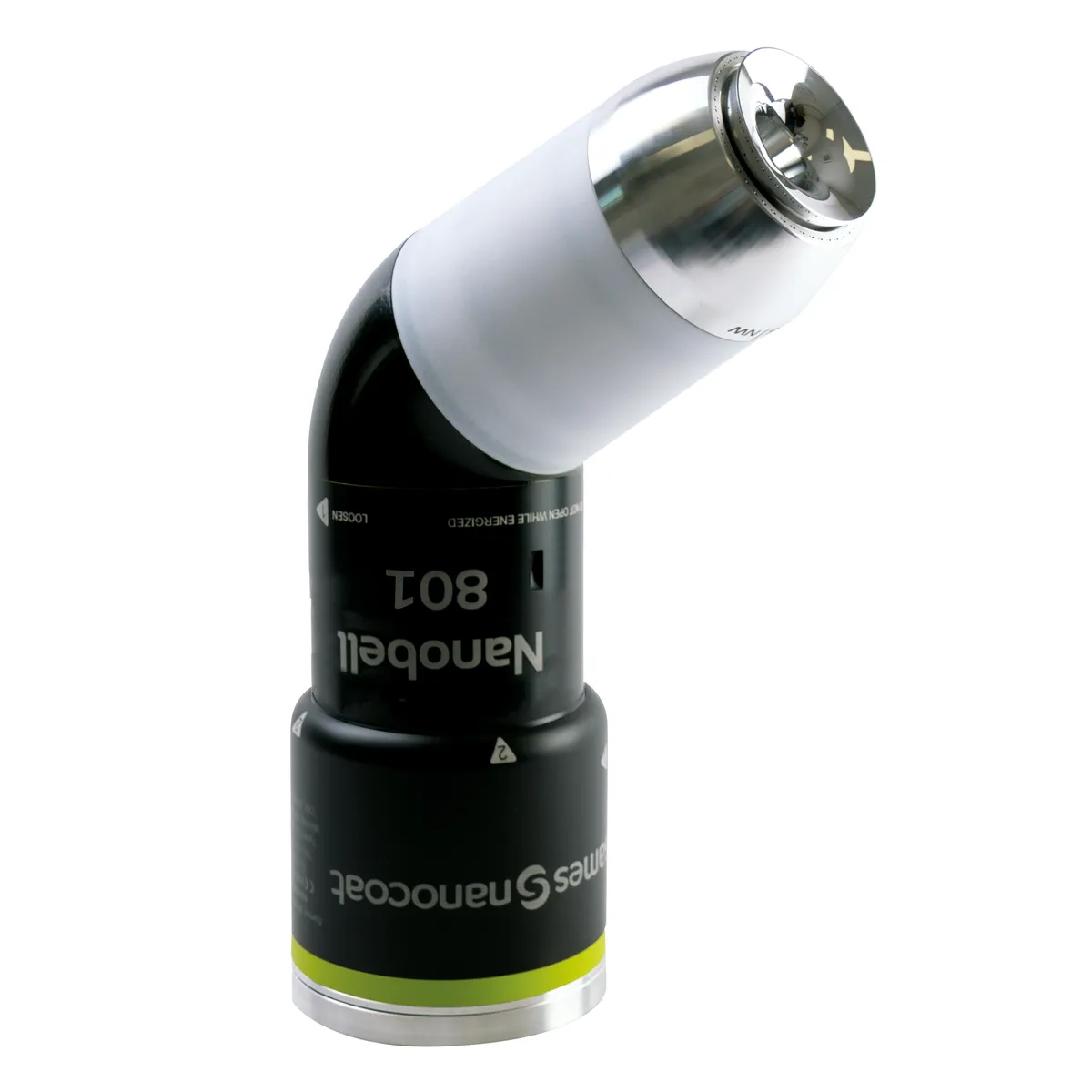

| Nanobell 801 – Versión robótica de muñeca hueca | 910032438 |
| Nanobell 801 – Versión robótica – 2K de muñeca sólida | 910032435 |
| Nanobell 801 – Versión robótica – 2K de muñeca hueca | 910032439 |
| Designación | Número de parte |
|---|---|
| Herramienta de instalación / remoción para cubierta exterior T8 | 900017715 |
| Herramienta de instalación / remoción para válvulas Nano 5 | 900019557 |
| Herramienta trapezoidal para conexiones clipadas | 900002665 |
| Herramienta de remoción para inyector | 910000700 |
| Herramienta para copa de campana EX65 | 1204427 |
| Herramienta de remoción para copa de campana magnética EC50 | 900000803 |
| Herramienta para copa de campana EC35 | 900005784 |
