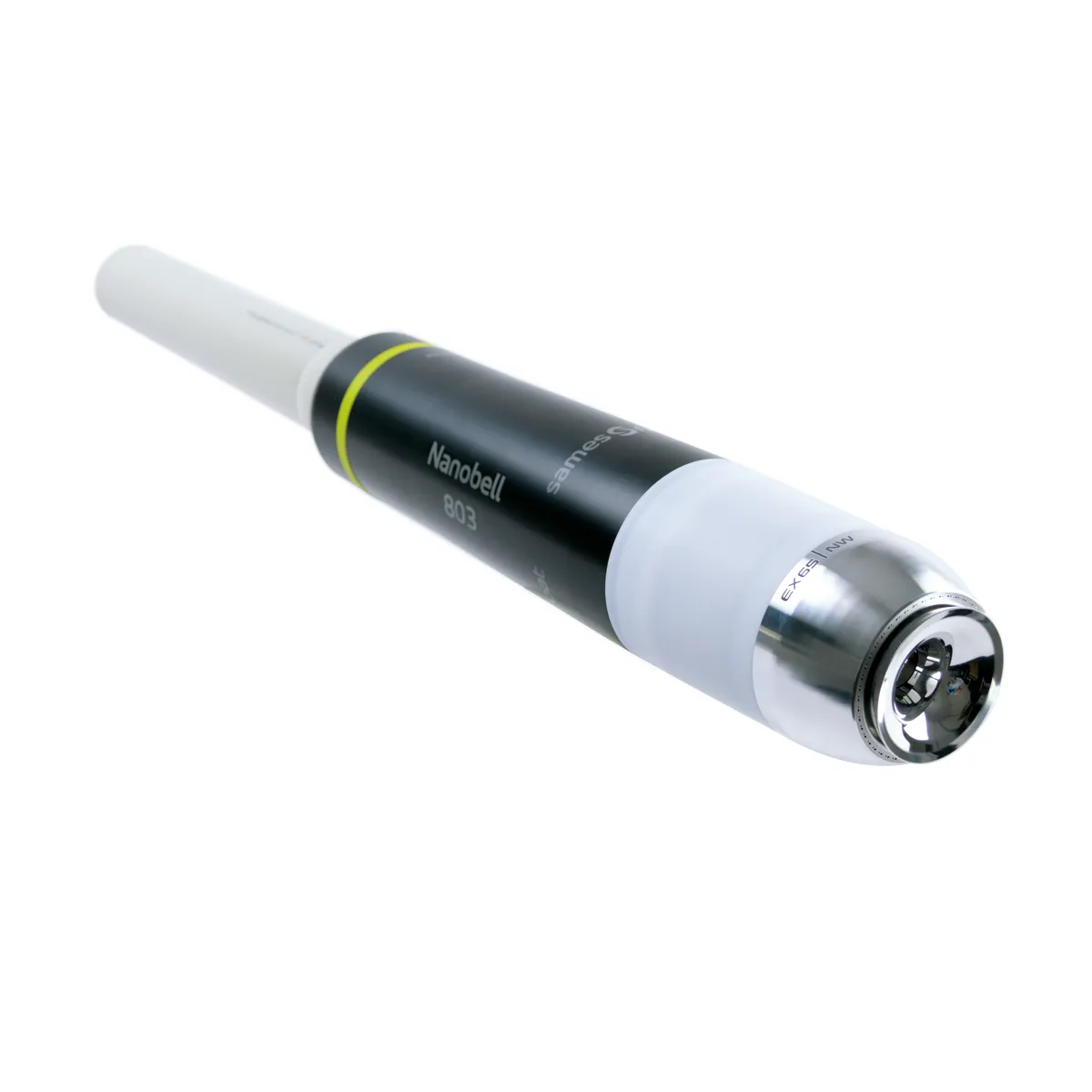

Nanobell 803
Atomizador automático de campana rotativa electrostática
El Nanobell 803 es un atomizador de campana rotativa electrostática de clase mundial diseñado para aplicar recubrimientos base solvente o base agua con carga interna/directa para los mercados de la Industria General.
- ✓ Acabado premium para la industria general
- ✓ Alta eficiencia de transferencia
- ✓ Fácil de integrar, operar y mantener
Desempeño
1 Boquillas de aire patentadas NW (Narrow to Wide) para una eficiencia de transferencia inigualable
2 Reconocida gama de copas de campana magnéticas de alta velocidad para una atomización uniforme
3 Unidad de alto voltaje adecuadamente escalada y controlada para un efecto envolvente excepcional
4 Nuevo motor de aire T8 para alta velocidad de rotación que permite una atomización fina
2 Reconocida gama de copas de campana magnéticas de alta velocidad para una atomización uniforme
3 Unidad de alto voltaje adecuadamente escalada y controlada para un efecto envolvente excepcional
4 Nuevo motor de aire T8 para alta velocidad de rotación que permite una atomización fina
Productividad
4 El motor de aire T8 proporciona una producción constante con flujo preciso y aplicaciones de pintura
5 Circuitos de fluido optimizados para una eficiencia de aplicación incomparable
6 Cabezal de pulverización simple para una operación fácil sin habilidades específicas
7 Ligero y compacto para adaptarse a sistemas y robots más pequeños para mantener la productividad al máximo
5 Circuitos de fluido optimizados para una eficiencia de aplicación incomparable
6 Cabezal de pulverización simple para una operación fácil sin habilidades específicas
7 Ligero y compacto para adaptarse a sistemas y robots más pequeños para mantener la productividad al máximo
Sustentabilidad
7 Cuerpo liso (sin muescas ni ranuras para pintura) que es rápido y fácil de limpiar para un mejor mantenimiento
8 Tecnología de impresión 3D integrada para mayor rigidez y operación robusta
9 Las nuevas válvulas Nano5 patentadas son altamente duraderas
10 La fijación magnética patentada de las copas de campana garantiza instalaciones fáciles, rápidas y seguras
8 Tecnología de impresión 3D integrada para mayor rigidez y operación robusta
9 Las nuevas válvulas Nano5 patentadas son altamente duraderas
10 La fijación magnética patentada de las copas de campana garantiza instalaciones fáciles, rápidas y seguras
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 7 |
| Presión de aire máxima (psi) | 101 |
| Tecnología electrostática líquida | Carga interna |
| Escala de viscosidad (mín-máx) (segundos Copa FORD #4) | 15-65 |
| Caudal máximo (cc/min) | 800 |
| Caudal máximo (gal/min) | 0.21 |
| Caudal mínimo (cc/min) | 30 |
| Caudal mínimo (gal/min) | 0.008 |
| Caudal de pintura estándar (cc/min) | 400 |
| Caudal de pintura estándar (gal/min) | 0.1 |
| Presión máxima de material (bar) | 10 |
| Presión máxima de material (psi) | 145 |
| Consumo de aire de rodamiento (Nl/min) | 125 |
| Consumo de aire piloto (Nl/min) | 10 |
| Consumo de aire de abanico (mín-máx) (Nl/min) | 200-900 |
| Peso (kg) | 4 |
| Peso (oz) | 8.1 |
| Corriente máxima (µA) | 100 |
| Alto voltaje (máximo) (kV) | 80 |
| Módulo de control de alto voltaje | GNM300: II (2) G [350 mJ < Ex < 2J] |
| Unidad de alto voltaje | HVU 8010 |
| Tipo de carga electrostática | Carga interna |
| Certificación | SB: II 2 G 350 mJ < Ex < 2J / ICWB: II 3 G T6 X E > 2J |
| Velocidad de rotación (rpm) | 65000 |
| Tipo de pulverización | Campanas |
| Designación | Número de parte |
|---|---|
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EC35 | 910033147-35 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EC43 | 910033147-43 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EC50 | 910033147-50 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EX65 | 910033147-65 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector hacia unidad de alto voltaje (8m) | 910038718 |
| Kit eléctrico que incluye: – GNM300 con pantalla remota – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector hacia unidad de alto voltaje (8m) | 910038719 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector hacia unidad de alto voltaje (8m) – Tarjeta de red PROFINET | 910038720 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector hacia unidad de alto voltaje (8m) | 910038132 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector hacia unidad de alto voltaje (8m) – Tarjeta de red PN | 910038721 |
| Kit eléctrico que incluye: – GNM300 con RD – BSC300 con RD – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable LV con conector desde GNM300 (18m) – Cable LV con conector hacia unidad de alto voltaje (8m) | 910038722 |
| Kit eléctrico que incluye: – GNM300 con RD – BSC300 con RD – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable LV con conector desde GNM300 (18m) – Cable LV con conector hacia unidad de alto voltaje (8m) – Tarjeta de red PN | 910038723 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con puntas desnudas desde GNM300 (17m) – Caja de conexiones – Cable de bajo voltaje con puntas desnudas hacia unidad de alto voltaje (8m) | 910030263 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje desde GNM300 hacia unidad de alto voltaje (20m) – Tarjeta de red Ethernet/IP | 910036214 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje con puntas desnudas desde GNM300 (17m) – Caja de conexiones – Cable de bajo voltaje con puntas desnudas hacia unidad de alto voltaje (8m) | 910031938 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje desde GNM300 hacia unidad de alto voltaje (20m) – Tarjeta de red PROFINET | 910036103 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable LV con puntas desnudas desde GNM300 (22m) – Caja de conexiones – Cable LV con puntas desnudas hacia unidad de alto voltaje (4.8m) – Tarjeta Ethercat | 910035223 |
| Designación | Número de parte |
|---|---|
| Nanobell 803 – Versión Recta Base Solvente de Alta Resistividad | 910036314 |
| Nanobell 803 – Versión Recta Base Solvente de Baja Resistividad | 910030960 |
| NANOBELL 803 – Versión Recta Carga Interna Base Agua | 910030961 |
| Nanobell 803 – Versión Recta – 2K Base Solvente de Alta Resistividad | 910036315 |
| Nanobell 803 – Versión Recta – 2K Base Solvente de Baja Resistividad | 910032388 |
| Nanobell 803 – Versión Recta – 2K Carga Interna Base Agua | 910032176 |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Electrostático
¿La aplicación electrostática funciona en todos los casos?
La pulverización electrostática funciona excepcionalmente bien en superficies conductoras como piezas metálicas, e incluso en la mayoría de los materiales de madera. En Sames vamos más allá. Nuestra experiencia también abarca la aplicación electrostática sobre sustratos menos conductores, como ciertos plásticos. Cada proyecto tiene sus particularidades.
¿Qué es una campana electrostática?
La campana electrostática es una herramienta rotativa de pulverización de alta precisión que se utiliza para aplicar pintura de manera eficiente. Su rotación a alta velocidad y su carga electrostática distribuyen la pintura uniformemente sobre la superficie con un desperdicio mínimo y una calidad de acabado inigualable. Es la solución ideal para combinar rendimiento, estética y ahorro de material.
