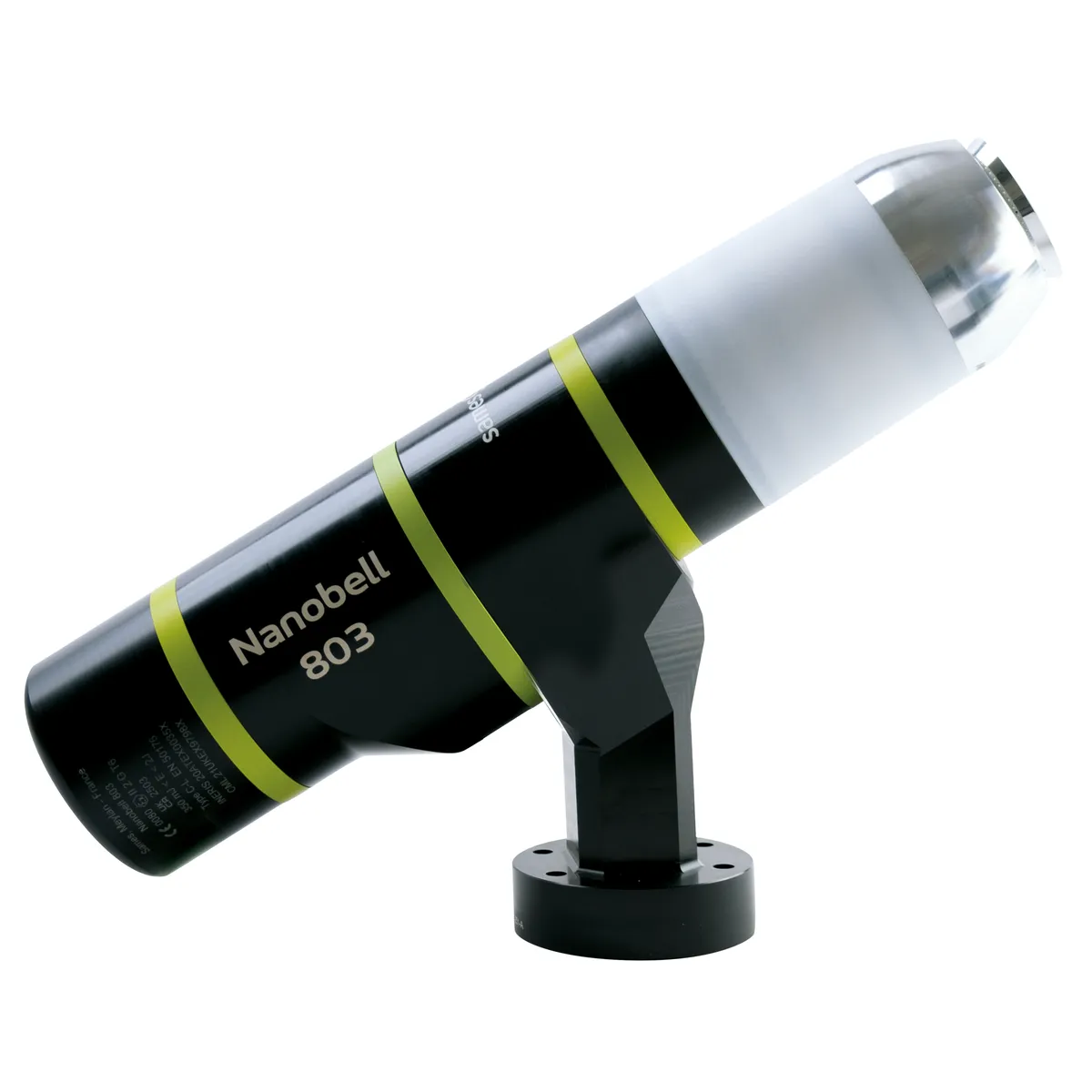

Nanobell 803 Robotic
Atomizador de campana rotativa electrostática
El Nanobell 803 Robotic es un atomizador de campana rotativa electrostática de clase mundial diseñado para aplicar recubrimientos base solvente o base agua con carga interna/directa para los mercados de la Industria General.
- ✓ Acabado premium para la industria general
- ✓ Alta eficiencia de transferencia
- ✓ Fácil de integrar, operar y mantener
Desempeño
1 Boquillas de aire NW (estrechas a anchas) patentadas para una eficiencia de transferencia insuperable
2 Reconocida gama de copas de campana magnéticas de alta velocidad para una atomización uniforme
3 Unidad de alto voltaje adecuadamente escalada y controlada para un efecto envolvente excepcional
4 Nuevo motor de aire T8 para alta velocidad de rotación que permite una atomización fina
2 Reconocida gama de copas de campana magnéticas de alta velocidad para una atomización uniforme
3 Unidad de alto voltaje adecuadamente escalada y controlada para un efecto envolvente excepcional
4 Nuevo motor de aire T8 para alta velocidad de rotación que permite una atomización fina
Productividad
4 El motor de aire T8 proporciona una producción constante con aplicaciones de pintura y flujo precisos
5 Circuitos de fluido optimizados para una eficiencia de aplicación incomparable
6 Cabezal de pulverización sencillo para una operación fácil sin habilidades específicas
7 Ligero y compacto para adaptarse a sistemas y robots más pequeños para mantener la productividad al máximo.
5 Circuitos de fluido optimizados para una eficiencia de aplicación incomparable
6 Cabezal de pulverización sencillo para una operación fácil sin habilidades específicas
7 Ligero y compacto para adaptarse a sistemas y robots más pequeños para mantener la productividad al máximo.
Sustentabilidad
7 Cuerpo liso (libre de muescas y ranuras para pintura) que es rápido y fácil de limpiar para un mejor mantenimiento
8 Tecnología de impresión 3D integrada para mayor rigidez y una operación robusta
9 Las nuevas válvulas Nano5 patentadas son altamente duraderas
10 La fijación magnética patentada de las copas de campana garantiza instalaciones fáciles, rápidas y seguras
8 Tecnología de impresión 3D integrada para mayor rigidez y una operación robusta
9 Las nuevas válvulas Nano5 patentadas son altamente duraderas
10 La fijación magnética patentada de las copas de campana garantiza instalaciones fáciles, rápidas y seguras
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 7 |
| Presión máxima de aire (psi) | 101 |
| Tecnología electrostática líquida | Carga interna |
| Escala de viscosidad (mín.-máx.) (segundos Copa FORD #4) | 15 – 65 |
| Caudal máximo (cc/min) | 800 |
| Caudal máximo (gal/min) | 0.21 |
| Caudal mínimo (cc/min) | 30 |
| Caudal mínimo (gal/min) | 0.008 |
| Caudal de pintura estándar (cc/min) | 400 |
| Caudal de pintura estándar (gal/min) | 0.1 |
| Presión máxima de producto (bar) | 10 |
| Presión máxima de producto (psi) | 145 |
| Consumo de aire del rodamiento (Nl/min) | 125 |
| Consumo de aire piloto (Nl/min) | 10 |
| Consumo de aire de forma (mín.-máx.) (Nl/min) | 200-900 |
| Peso (kg) | 4.5 |
| Peso (lbs) | 10 |
| Corriente máx. (µA) | 100 |
| Alto voltaje (máximo) (kV) | 80 |
| Módulo de control de alto voltaje | GNM300: II (2) G [350 mJ < Ex < 2J] |
| Unidad de alto voltaje | HVU 8010 |
| Tipo de carga electrostática | Carga interna |
| Certificación | SB: II 2 G 350 mJ < Ex < 2J / ICWB: II 3 G T6 X E > 2J |
| Velocidad de rotación (rpm) | 65000 |
| Tipo de pulverización | Campanas |
| Designación | Número de parte |
|---|---|
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con copa de campana EX65 | 910033147-65 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con copa de campana EC50 | 910033147-50 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con copa de campana EC43 | 910033147-43 |
| Kit de herramientas Nanobell 801 Recto/RBNH – Nanobell 803 Recto/RBNH con copa de campana EC35 | 910033147-35 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con conector desde GNM300 (18 m) – Cable de bajo voltaje con conector a unidad de alto voltaje (8 m) | 910038718 |
| Kit eléctrico que incluye: – GNM300 con pantalla remota – Cable de bajo voltaje con conector desde GNM300 (18 m) – Cable de bajo voltaje con conector a unidad de alto voltaje (8 m) | 910038719 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con conector desde GNM300 (18 m) – Cable de bajo voltaje con conector a unidad de alto voltaje (8 m) – Tarjeta de red PROFINET | 910038720 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable de bajo voltaje con conector desde GNM300 (18 m) – Cable de bajo voltaje con conector a unidad de alto voltaje (8 m) | 910038132 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable de bajo voltaje con conector desde GNM300 (18 m) – Cable de bajo voltaje con conector a unidad de alto voltaje (8 m) – Tarjeta de red PN | 910038721 |
| Kit eléctrico que incluye: – GNM300 con RD – BSC300 con RD – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable LV con conector desde GNM300 (18 m) – Cable LV con conector a unidad de alto voltaje (8 m) | 910038722 |
| Kit eléctrico que incluye: – GNM300 con RD – BSC300 con RD – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable LV con conector desde GNM300 (18 m) – Cable LV con conector a unidad de alto voltaje (8 m) – Tarjeta de red PN | 910038723 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con cables pelados desde GNM300 (17 m) – Caja de conexiones – Cable de bajo voltaje con cables pelados a unidad de alto voltaje (8 m) | 910030263 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable de bajo voltaje desde GNM300 a unidad de alto voltaje (20 m) – Tarjeta de red Ethernet/IP | 910036214 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable de bajo voltaje con cables pelados desde GNM300 (17 m) – Caja de conexiones – Cable de bajo voltaje con cables pelados a unidad de alto voltaje (8 m) | 910031938 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable de bajo voltaje desde GNM300 a unidad de alto voltaje (20 m) – Tarjeta de red PROFINET | 910036103 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Cable LV con cables pelados desde GNM300 (22 m) – Caja de conexiones – Cable LV con cables pelados a unidad de alto voltaje (4.8 m) – Tarjeta Ethercat | 910035223 |
| Designación | Número de parte |
|---|---|
| NANOBELL 803 – Versión robótica base solvente baja resistividad | 910032386 |
| NANOBELL 803 – Versión robótica base solvente alta resistividad | 910032363 |
| NANOBELL 803 – Versión robótica carga interna base agua | 910032384 |
| Nanobell 803 – Versión robótica muñeca no hueca – base solvente alta resistividad | 910032378 |
| Nanobell 803 – Versión robótica muñeca no hueca – base solvente baja resistividad | 910032365 |
| Nanobell 803 – Versión robótica muñeca no hueca – carga interna base agua | 910032364 |
| Nanobell 803 – Versión robótica – muñeca no hueca 2K – base solvente alta resistividad | 910032366 |
| Nanobell 803 – Versión robótica – muñeca no hueca 2K – base solvente baja resistividad | 910032373 |
| Nanobell 803 – Versión robótica – muñeca no hueca 2K – carga interna base agua | 910032372 |
| Designación | Número de parte |
|---|---|
| Herramienta de instalación / desmontaje para la cubierta exterior T8 | 900017715 |
| Herramienta de instalación / desmontaje para la conexión de bajo voltaje | 900019783 |
| Herramienta de instalación / desmontaje para las válvulas Nano 5 | 900019557 |
| Herramienta trapezoidal para conexiones con clip | 900002665 |
| Herramienta de instalación / desmontaje para el cuerpo | 900019642 |
| Herramienta de desmontaje para el inyector | 910000700 |
| Herramienta de copa de campana EX65 | 1204427 |
| Herramienta de desmontaje para la copa de campana magnética EC50 | 900000803 |
| Herramienta de copa de campana EC35 | 900005784 |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Electrostático
¿La aplicación electrostática funciona en todos los casos?
La pulverización electrostática funciona excepcionalmente bien en superficies conductoras como piezas metálicas, e incluso en la mayoría de los materiales de madera. En Sames vamos más allá. Nuestra experiencia también abarca la aplicación electrostática sobre sustratos menos conductores, como ciertos plásticos. Cada proyecto tiene sus particularidades.
¿Qué es una campana electrostática?
La campana electrostática es una herramienta rotativa de pulverización de alta precisión que se utiliza para aplicar pintura de manera eficiente. Su rotación a alta velocidad y su carga electrostática distribuyen la pintura uniformemente sobre la superficie con un desperdicio mínimo y una calidad de acabado inigualable. Es la solución ideal para combinar rendimiento, estética y ahorro de material.
