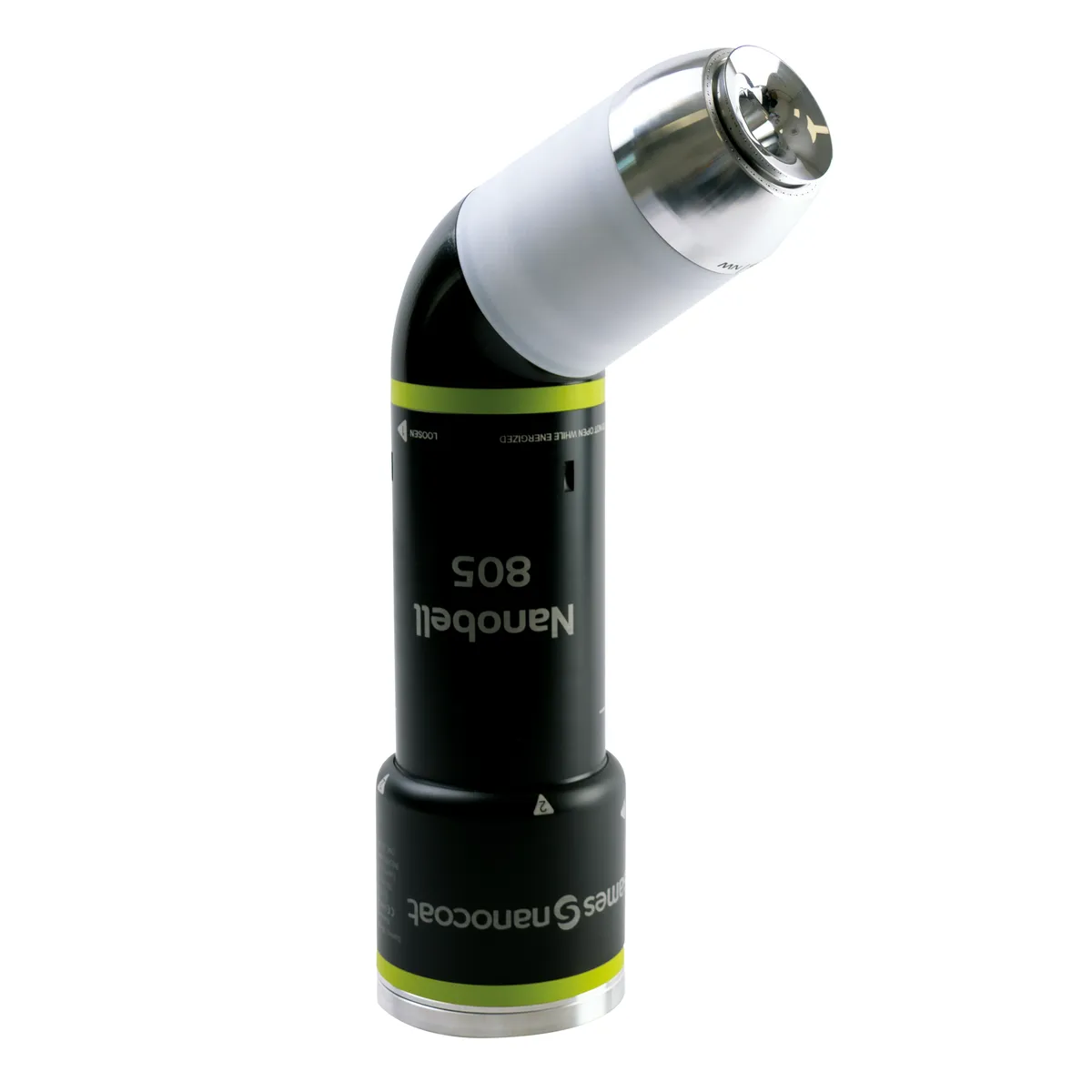

Nanobell 805
Atomizador de copa rotativa electrostático robótico
El Nanobell 805 es un atomizador de copa rotativa electrostático de clase mundial diseñado para la aplicación robótica de recubrimientos de base solvente o base agua con carga interna/directa. Se adapta perfectamente a robots de pintura grandes de muñeca hueca para una alta productividad.
- ✓ Aplicación de acabado superior
- ✓ Productividad mejorada
- ✓ Confiable para un mantenimiento mejorado
Desempeño
♦ Boquillas de aire NW (estrechas a anchas) patentadas para una eficiencia de transferencia inigualable

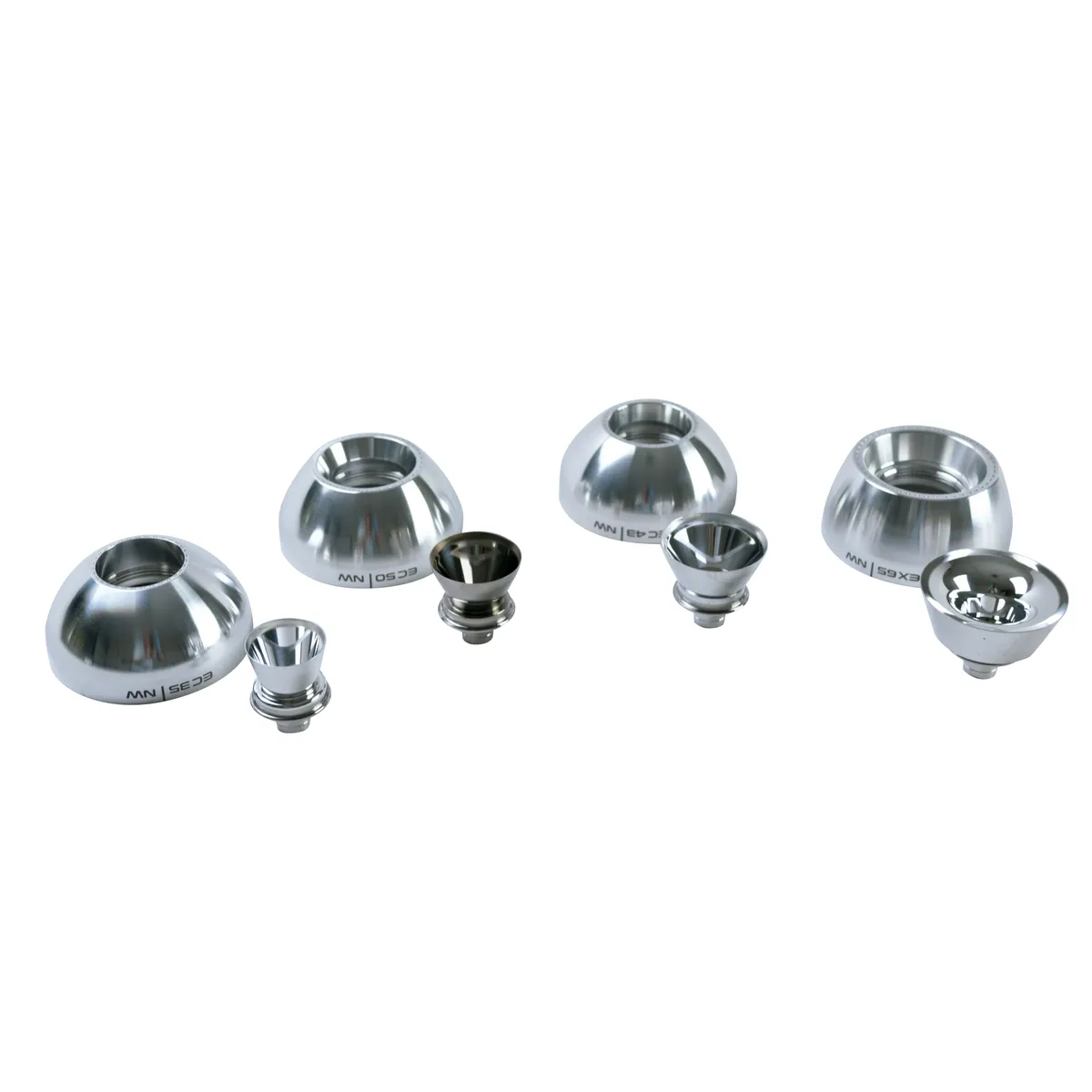

♦ Reconocida gama de copas de campana magnéticas de alta velocidad para una atomización uniforme
♦ Unidad de alto voltaje escalada y controlada adecuadamente para un efecto envolvente excepcional
♦ Nuevo motor neumático T8 para alta velocidad de rotación que permite una atomización fina
♦ Reconocida gama de copas de campana magnéticas de alta velocidad para una atomización uniforme
♦ Unidad de alto voltaje escalada y controlada adecuadamente para un efecto envolvente excepcional
♦ Nuevo motor neumático T8 para alta velocidad de rotación que permite una atomización fina
Productividad
♦ El motor neumático T8 proporciona una producción constante con aplicaciones de flujo y pintura precisas
♦ Circuitos de fluido optimizados para una eficiencia de aplicación incomparable
♦ Cabezal de pulverización sencillo para una operación fácil sin habilidades específicas

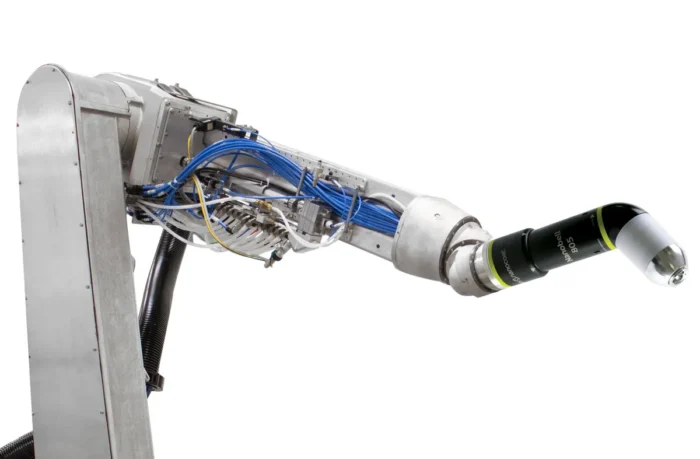

♦ Ligero y compacto para adaptarse a sistemas y robots más pequeños para mantener la productividad al máximo
♦ Circuitos de fluido optimizados para una eficiencia de aplicación incomparable
♦ Cabezal de pulverización sencillo para una operación fácil sin habilidades específicas
♦ Ligero y compacto para adaptarse a sistemas y robots más pequeños para mantener la productividad al máximo
Sustentabilidad
♦ La fijación magnética patentada de las copas de campana garantiza instalaciones fáciles, rápidas y seguras
♦ Copas de campana disponibles en aluminio como estándar con una opción de titanio que ofrece una vida útil extendida
♦ Sistema de desconexión rápida que permite un desmontaje rápido y fácil
♦ Tecnología de impresión 3D integrada que permite multifunción en una pieza ligera y sencilla
♦ Las nuevas válvulas Nano5 patentadas son altamente duraderas
♦ Copas de campana disponibles en aluminio como estándar con una opción de titanio que ofrece una vida útil extendida
♦ Sistema de desconexión rápida que permite un desmontaje rápido y fácil
♦ Tecnología de impresión 3D integrada que permite multifunción en una pieza ligera y sencilla
♦ Las nuevas válvulas Nano5 patentadas son altamente duraderas
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 7 |
| Presión de aire máxima (psi) | 101 |
| Tecnología electrostática líquida | Carga interna |
| Escala de viscosidad (mín-máx) (segundos Copa FORD #4) | 15 – 65 |
| Caudal máximo (cc/min) | 800 |
| Caudal máximo (gal/min) | 0.21 |
| Caudal mínimo (cc/min) | 30 |
| Caudal mínimo (gal/min) | 0.008 |
| Caudal de pintura estándar (cc/min) | 400 |
| Caudal de pintura estándar (gal/min) | 0.1 |
| Presión máxima de material (bar) | 10 |
| Presión máxima de material (psi) | 145 |
| Consumo de aire del rodamiento (Nl/min) | 125 |
| Consumo de aire piloto (Nl/min) | 10 |
| Consumo de aire de forma (mín-máx) (Nl/min) | 200-900 |
| Peso (kg) | 5.5 |
| Peso (lbs) | 11 |
| Corriente máx (µA) | 100 |
| Alto voltaje (máximo) (kV) | 80 |
| Módulo de control de alto voltaje | GNM300: II (2) G [350 mJ < Ex < 2J] |
| Unidad de alto voltaje | HVU 8010 |
| Tipo de carga electrostática | Carga interna |
| Certificación | SB: II 2 G 350 mJ < Ex < 2J / ICWB: II 3 G T6 X E > 2J |
| Velocidad de rotación (rpm) | 65000 |
| Tipo de pulverización | Campanas |
| Designación | Número de parte |
|---|---|
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EX65 | 910033145-65 |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EC50 | 910033145-50 |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EC43 | |
| Kit de herramientas Nanobell 801 RBHW / Nanobell 805 con Bell Cup EC35 | 910033145-35 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector a la unidad de alto voltaje (8m) | 910038718 |
| Kit eléctrico que incluye: – GNM300 con pantalla remota – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector a la unidad de alto voltaje (8m) | 910038719 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector a la unidad de alto voltaje (8m) – Tarjeta de red PROFINET | 910038720 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector a la unidad de alto voltaje (8m) | 910038132 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje con conector desde GNM300 (18m) – Cable de bajo voltaje con conector a la unidad de alto voltaje (8m) – Tarjeta de red PN | 910038721 |
| Kit eléctrico que incluye: – GNM300 con RD – BSC300 con RD – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable LV con conector desde GNM300 (18m) – Cable LV con conector a la unidad de alto voltaje (8m) | 910038722 |
| Kit eléctrico que incluye: – GNM300 con RD – BSC300 con RD – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable LV con conector desde GNM300 (18m) – Cable LV con conector a la unidad de alto voltaje (8m) – Tarjeta de red PN | 910038723 |
| Kit eléctrico que incluye: – GNM300 – Cable de bajo voltaje con hilos desnudos desde GNM300 (17m) – Caja de conexiones – Cable de bajo voltaje con hilos desnudos a la unidad de alto voltaje (8m) | 910030263 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje desde GNM300 a la unidad de alto voltaje (20m) – Tarjeta de red Ethernet/IP | 910036214 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje con hilos desnudos desde GNM300 (17m) – Caja de conexiones – Cable de bajo voltaje con hilos desnudos a la unidad de alto voltaje (8m) | 910031938 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable de bajo voltaje desde GNM300 a la unidad de alto voltaje (20m) – Tarjeta de red PROFINET | 910036103 |
| Kit eléctrico que incluye: – GNM300 – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20m – Cable LV con hilos desnudos desde GNM300 (22m) – Caja de conexiones – Cable LV con hilos desnudos a la unidad de alto voltaje (4.8m) – Tarjeta Ethercat | 910035223 |
| Designación | Número de parte |
|---|---|
| Nanobell 805 Hollow Wrist – Carga interna base agua | 910031761 |
| Nanobell 805 Hollow Wrist – Base solvente alta resistividad | 910031760 |
| Nanobell 805 Hollow Wrist – Base solvente baja resistividad | 910035762 |
| Nanobell 805 – 2K Hollow Wrist – Base solvente alta resistividad | 910033017 |
| Nanobell 805 – 2K Hollow Wrist – Base solvente baja resistividad | 910037278 |
| Nanobell 805 – 2K Hollow Wrist – Carga interna base agua | 910033018 |
| Designación | Número de parte |
|---|---|
| Herramienta de copa de campana EC35 | 900005784 |
| Herramienta de desmontaje para copa de campana magnética EC50 | 900000803 |
| Herramienta de copa de campana EX65 | 1204427 |
| Herramienta de desmontaje para inyector | 910000700 |
| Herramienta de instalación / desmontaje para cuerpo | 900020518 |
| Herramienta trapezoidal para accesorios de clip | 900002665 |
| Herramienta de instalación / desmontaje para válvulas Nano 5 | 900019557 |
| Herramienta de instalación / desmontaje para conexión de bajo voltaje | 900019783 |
| Herramienta de instalación / desmontaje para cubierta exterior T8 | 900017715 |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Electrostático
¿La aplicación electrostática funciona en todos los casos?
La pulverización electrostática funciona excepcionalmente bien en superficies conductoras como piezas metálicas, e incluso en la mayoría de los materiales de madera. En Sames vamos más allá. Nuestra experiencia también abarca la aplicación electrostática sobre sustratos menos conductores, como ciertos plásticos. Cada proyecto tiene sus particularidades.
¿Qué es una campana electrostática?
La campana electrostática es una herramienta rotativa de pulverización de alta precisión que se utiliza para aplicar pintura de manera eficiente. Su rotación a alta velocidad y su carga electrostática distribuyen la pintura uniformemente sobre la superficie con un desperdicio mínimo y una calidad de acabado inigualable. Es la solución ideal para combinar rendimiento, estética y ahorro de material.
