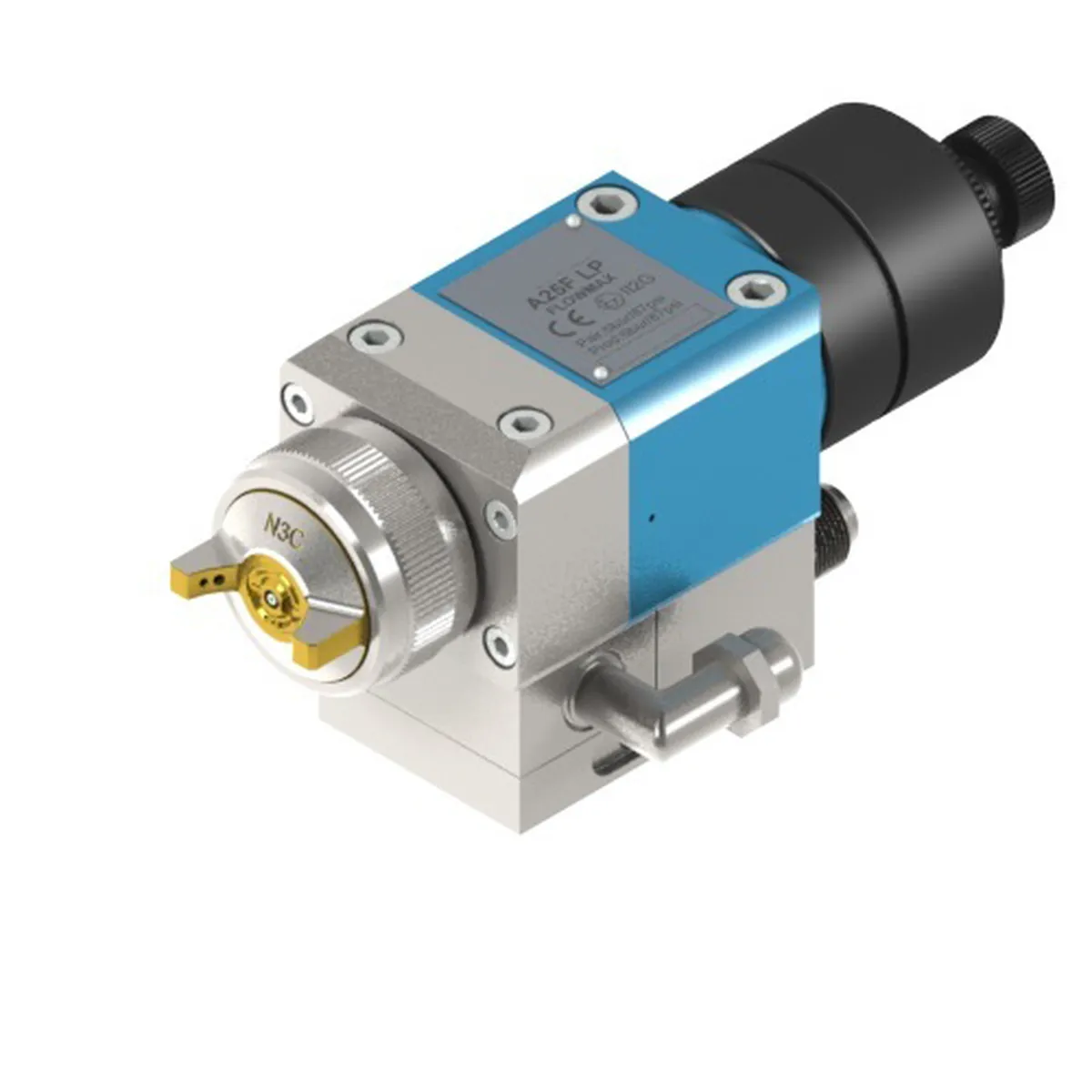

A25 F Flowmax®
Pistola de pulverización automática Airspray
La A25 F automática se beneficia de la tecnología Flowmax®, que garantiza una confiabilidad muy alta y la posibilidad de pulverizar productos críticos. Se recomienda para pulverizar pinturas, pegamentos, materiales de base agua y productos UV.
- ✓ Alta eficiencia de transferencia
- ✓ Calidad de acabado excepcional
- ✓ Diseño modular y alta confiabilidad
Desempeño
♦ Los ajustes de la perilla indexada de salida de fluido permiten una precisión exacta de la salida
♦ El control del ancho de abanico ofrece un acabado de alta calidad y la optimización del patrón de abanico
♦ El mecanizado preciso de la boquilla de aire ofrece un control rígido del abanico
♦ El control del ancho de abanico ofrece un acabado de alta calidad y la optimización del patrón de abanico
♦ El mecanizado preciso de la boquilla de aire ofrece un control rígido del abanico
Productividad
♦ El exceso de pulverización reducido ofrece un rápido ROI (Retorno de Inversión) y ahorro de material
♦ Una boquilla de aire indexada de 0-90° permite un reajuste fácil y rápido del patrón de abanico
♦ El montaje fácil reduce el tiempo de inactividad
♦ Salida lateral para un montaje fácil en sistemas automáticos
♦ Salida trasera para una configuración fácil en aplicaciones robóticas
♦ Circulación solo en la base para reducir la pérdida de presión en el sistema de circulación
♦ Una boquilla de aire indexada de 0-90° permite un reajuste fácil y rápido del patrón de abanico
♦ El montaje fácil reduce el tiempo de inactividad
♦ Salida lateral para un montaje fácil en sistemas automáticos
♦ Salida trasera para una configuración fácil en aplicaciones robóticas
♦ Circulación solo en la base para reducir la pérdida de presión en el sistema de circulación
Sustentabilidad
♦ Sellado de aguja garantizado mediante cartucho autoajustable
♦ Aguja con tratamiento de dureza y piezas en contacto con el fluido en acero inoxidable o acero inoxidable tratado para una mayor vida útil
♦ El exceso de pulverización reducido disminuye el mantenimiento de la cabina de pintura
♦ La boquilla de aire de latón niquelado garantiza una alta resistencia a los materiales de base agua
♦ Aguja con tratamiento de dureza y piezas en contacto con el fluido en acero inoxidable o acero inoxidable tratado para una mayor vida útil
♦ El exceso de pulverización reducido disminuye el mantenimiento de la cabina de pintura
♦ La boquilla de aire de latón niquelado garantiza una alta resistencia a los materiales de base agua
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 6 |
| Presión de aire máxima (psi) | 87 |
| Presión de aire recomendada (bar) | 2.5 |
| Presión de aire recomendada (psi) | 36.2 |
| Presión de aire de disparo (bar) | 4 |
| Presión de aire de disparo (psi) | 58 |
| Entrada de aire de atomización | F 1/4 NPS, M 1/4 BSP con conector suministrado |
| Entrada de aire de mando | F 1/8 NPS, manguera 4-6 con conector suministrado |
| Caudal máximo (cc/min) | 350 |
| Caudal máximo (gal/min) | 0.09 |
| Caudal mínimo (cc/min) | 180 |
| Caudal mínimo (gal/min) | 0.047 |
| Presión máxima de producto (bar) | 6 |
| Presión máxima de producto (psi) | 87 |
| Consumo de aire (cfm) | 14.1 |
| Consumo de aire (m3/h) | 24 |
| Peso (g) | 985 (solo pistola) |
| Peso (lbs) | 2,17 (solo pistola) |
| Puerto de entrada de producto | 2 x F 1/4 NPS, manguera 6-8 con conector suministrado |
| Material del cuerpo | Aluminio |
| Temperatura máxima del fluido (°C) | 50 |
| Temperatura máxima del fluido (°F) | 122 |
| Partes en contacto con el producto | Acero inoxidable 303, PTFE |
| Certificación | II2G Ex h IIB T6 Gb X |
| Cuerpo de la pistola | Aluminio |
| Tipo de pulverización | Airspray |
| Designación | Número de parte | Caudal máximo (cc/min) | Ancho de abanico (cm) | Tamaño de boquilla (mm) |
|---|---|---|---|---|
| A25F 07N3C CON PROYECTOR Y BASE | 151260809 | 200 | 10-24 | |
| A25F 09N3C CON PROYECTOR Y BASE | 151260810 | 250 | 10-26 | |
| A25F 12N3C CON PROYECTOR Y BASE | 151260811 | 300 | 10-34 | |
| A25F 07N3C CON PROYECTOR SIN BASE | 135420001 | 200 | 10-24 | |
| A25F 09N3C CON PROYECTOR SIN BASE | 135420002 | 250 | 10-26 | |
| A25F 12N3C CON PROYECTOR SIN BASE | 135420003 | 300 | 10-34 | 1.2 |
| A25F BASE SALIDAS LATERALES CIRCULACIÓN EN BASE | 129420050 |
| Designación | Número de parte | Detalles |
|---|---|---|
| KIT DE SELLOS PARA PISTOLA AIRSPRAY A25F | 049351000 | |
| Boquilla de aire N3C (LATÓN) | 132021750 | |
| Boquilla de aire N3CA (ALUMINIO) | 132021700 | |
| Boquilla de aire LP3 (ALUMINIO) | 132060100 | |
| Boquilla 207 LP23 | 134021100 | |
| Boquilla 212 | 134020200 | |
| Boquilla 209 | 134020100 | |
| AGUJA 7-9-12 PARA PISTOLA A25F | 033420100 | |
| EXTENSIÓN DE ACERO INOXIDABLE DI8 LG400 ABANICO LATERAL – BOQUILLA 12 | 075650311 | |
| EXTENSIÓN SST DI20 LONGITUD 400 ABANICO CIRCULAR BOQUILLA 8 | 075750111 | |
| SOPORTE DE MONTAJE DIÁM. 12 MM | 049351700 | |
| MONTAJE COMPLETO PARA VARILLA DE PISTOLA AUTO. D16 + TUERCA DE FIJACIÓN | 049351000 | |
| SOPORTE DE MONTAJE GIRATORIO | 049351705 | |
| CONECTOR DE ANCHO DE ABANICO AJUSTABLE – M14x100 – (H) 1/4 BSPP | 029253002 | Para el control del ancho de abanico |
| KIT DE AJUSTE DE AGUJA INDEXADO | 129251500 | |
| AGUJA MANUAL DE ANCHO DE ABANICO AJUSTABLE PARA PISTOLA AUTO. (M14x100) | 129253100 | Para el control del ancho de abanico |
| AGUJA MANUAL DE ANCHO DE ABANICO AJUSTABLE PARA PISTOLA AUTO. (M14x100) | 129253100 | Para el control del ancho de abanico |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airspray
¿Qué es la tecnología Airspray?
La tecnología Airspray ofrece un acabado uniforme y preciso, perfecto para detalles y superficies complejas.
¿Cuáles son los beneficios de la tecnología Airspray?
Airspray ofrece una calidad de acabado superior con una película de pintura fina.
¿Para qué tipos de trabajos se recomienda Airspray?
Airspray se recomienda para aplicaciones detalladas, como el acabado de muebles o el recubrimiento de piezas complejas.
