AVX

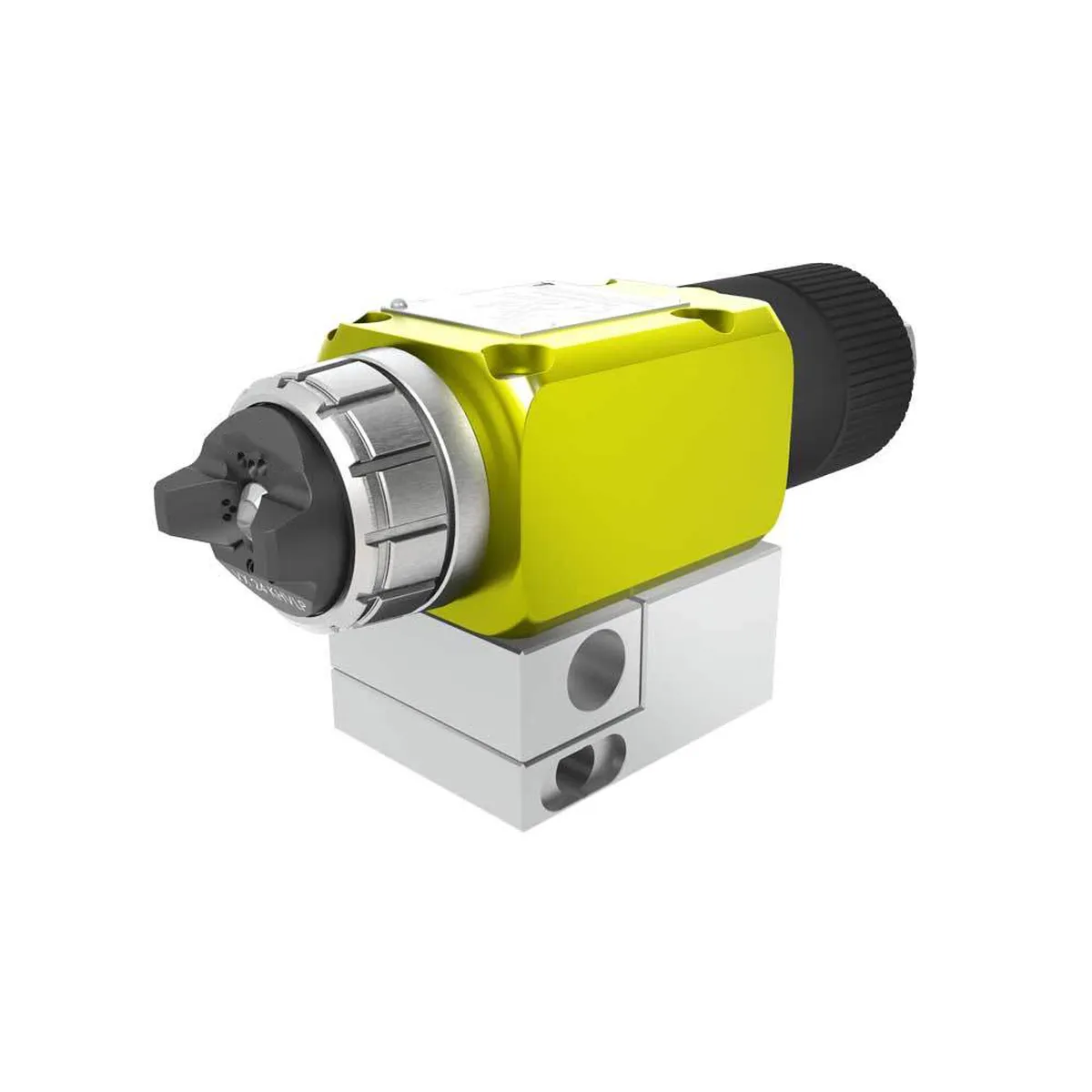

Pistola de pulverización automática Airmix®
La pistola de pulverización automática Airmix® AVX garantiza un rendimiento de alto nivel con un acabado insuperable y una excelente calidad de atomización. El diseño modular montado sobre base permite un mantenimiento rápido con un tiempo de inactividad mínimo.
- ✓ Alta eficiencia de transferencia: hasta el 86%
- ✓ Excelente calidad de atomización
- ✓ Diseño modular y alta confiabilidad
Desempeño
1 El doble resorte montado fuera del paso de fluido permite la apertura del aire antes de atomizar el fluido para una mejor calidad del abanico
2 VX24 (abanico ajustable) o VX124 (abanico fijo) y una amplia gama de boquillas de pulverización de acabado fino y acabado Xtra fino
3 Aire de abanico opcional: control local o remoto
♦ Precisión extrema en el espesor de la película
♦ Compatible con una amplia gama de productos (base solvente y base agua)
2 VX24 (abanico ajustable) o VX124 (abanico fijo) y una amplia gama de boquillas de pulverización de acabado fino y acabado Xtra fino
3 Aire de abanico opcional: control local o remoto
♦ Precisión extrema en el espesor de la película
♦ Compatible con una amplia gama de productos (base solvente y base agua)
Productividad
4 Fácil montaje y desmontaje: solo 4 pernos para un mantenimiento sencillo
La circulación en la base permite una menor pérdida de presión en el sistema de circulación O la circulación en la pistola ofrece un lavado mejor y más rápido con un volumen limitado de solvente rociado en la máquina o cabina de pintura
La circulación en la base permite una menor pérdida de presión en el sistema de circulación O la circulación en la pistola ofrece un lavado mejor y más rápido con un volumen limitado de solvente rociado en la máquina o cabina de pintura
Sostenibilidad
5 Las partes húmedas son de acero inoxidable, Rulon o GT para una mejor durabilidad
♦ Vida útil extendida con la mayoría de los productos
♦ Vida útil extendida con la mayoría de los productos
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Presión de aire recomendada (bar) | 0.7 – 3 |
| Presión de aire recomendada (psi) | 10 – 43 |
| Presión de aire de disparo (bar) | 3 |
| Presión de aire de disparo (psi) | 43 |
| Eficiencia de transferencia óptima (%) | 86 |
| Entrada de aire de atomización | F 1/4 NPS (base) o M1/4 BSP (conector) |
| Entrada de aire piloto | F 1/8 NPS (base) o FF4x6 (conectores) |
| Presión máxima de material (bar) | 200 |
| Presión máxima de material (psi) | 2900 |
| Presión mínima de material (bar) | 20 |
| Presión mínima de material (psi) | 290 |
| Consumo de aire (cfm) | 1.77 – 4.41 |
| Consumo de aire (m3/h) | 3 – 7.5 |
| Peso (g) | 452 (solo pistola) |
| Peso (lb) | 16 (solo pistola) |
| Temperatura máxima (°C) | 50 |
| Temperatura máxima (°F) | 122 |
| Puerto de entrada de material | 2 x F 1/4 NPS (base) o 2 x M1/2” JIC (conectores) |
| Material del cuerpo | Aluminio |
| Temperatura máxima del fluido (°C) | 50 |
| Temperatura máxima del fluido (°F) | 122 |
| Partes en contacto con el material | Acero inoxidable 303, PTFE |
| Características técnicas adicionales | La salida de fluido está determinada por la boquilla utilizada |
| Certificación | CE-UKCA II2G Ex h IIB T6 Gb X |
| Boquilla de pulverización compatible | Airmix® Asymmetrical, Airmix® Fine Finish, Airmix® Xtra Fine Finish |
| Cuerpo de la pistola | Aluminio |
| Cumple con HVLP | Sí |
| Asiento | Acero inoxidable (opción PEEK) |
| Tipo de pulverización | Airmix® |
| Designación | Número de parte | Detalles | Conexiones |
|---|---|---|---|
| AVX (Omega) completo con base de salidas laterales y conexiones | 129695100 | pistola, base y conexiones incluidas, sin ensamblar | Fluido: 2x M1/2”JIC, Aire de atomización M1/4NPS, Gatillo de aire FF4x6 |
| AVX (⊥) completo con base de salidas posteriores y conexiones | 129695050 | pistola, base y conexiones incluidas, sin ensamblar | |
| AVX (⊥) completo con base de salidas laterales y conexiones | 129695000 | pistola, base y conexiones incluidas, sin ensamblar | |
| AVX (Omega) completo con base de salidas posteriores y conexiones | 129695150 | pistola, base y conexiones incluidas, sin ensamblar | |
| AVX (⊥) completo con base Cefla de salidas laterales y conexiones | 129695200 | pistola, base y conexiones incluidas, sin ensamblar | |
| KIT AVX PRO RULON BASE LATERAL T (CIRCULACIÓN POR LA BASE) | 28000170 | reemplaza 129695000 | No incluido |
| KIT AVX PRO GT BASE LATERAL T (CIRCULACIÓN POR LA BASE) | 28000171 | No incluido | |
| KIT AVX PRO RULON BASE POSTERIOR T (CIRCULACIÓN POR LA BASE) | 28000172 | reemplaza 129695050 | No incluido |
| KIT AVX PRO GT BASE POSTERIOR T (CIRCULACIÓN POR LA BASE) | 28000173 | No incluido | |
| KIT AVX PRO RULON BASE LATERAL OMEGA (CIRCULACIÓN POR LA PISTOLA) | 28000174 | reemplaza 129695100 | No incluido |
| KIT AVX PRO GT BASE LATERAL OMEGA (CIRCULACIÓN POR LA PISTOLA) | 28000175 | No incluido | |
| KIT AVX PRO RULON BASE POSTERIOR OMEGA (CIRCULACIÓN POR LA PISTOLA) | 28000176 | reemplaza 129695150 | No incluido |
| KIT AVX PRO GT BASE POSTERIOR OMEGA (CIRCULACIÓN POR LA PISTOLA) | 28000177 | No incluido | |
| KIT AVX PRO RULON BASE CEFLA T (CIRCULACIÓN POR LA BASE) | 28000178 | reemplaza 129695200 | No incluido |
| KIT AVX PRO GT BASE CEFLA T (CIRCULACIÓN POR LA BASE) | 28000179 | No incluido | |
| KIT CABEZAL DE AIRE NX24 AIRMIX Y PERILLA MANUAL DE CONTROL DE ABANICO | 28000180 | Para control de ancho de abanico | |
| KIT CABEZAL DE AIRE NX24 AIRMIX Y CONEXIÓN DE AIRE DE CONTROL DE ABANICO (H) 1/4 BSPP | 28000181 | Para control de ancho de abanico |
| Designación | Número de parte | Peso (kg) | Peso (lbs) | Conexiones | Tipo |
|---|---|---|---|---|---|
| Pistola de pulverización AVX (T) (Solo pistola) | 129690000 | 0.452 | 1 | ||
| Pistola de pulverización AVX ( Ω ) (Solo pistola) | 129691000 | 0.452 | 1 | ||
| Pistola de pulverización AVX ( T ), GT (Solo pistola) | 129690003 | 0.452 | 1 | ||
| Pistola de pulverización AVX ( Ω ), GT (Solo pistola) | 129691001 | 0.452 | 1 | ||
| PLACA BASE CON SALIDAS LATERALES CIRCULACIÓN EN BASE | 129690070 | 0.24 | 0.53 | lateral | Base, T |
| PLACA BASE CON SALIDAS LATERALES CIRCULACIÓN EN PISTOLA | 129691070 | 0.24 | 0.53 | ||
| PLACA BASE CON SALIDAS TRASERAS CIRCULACIÓN EN BASE | 129690080 | 0.48 | 1.06 | ||
| PLACA BASE CON SALIDAS TRASERAS CIRCULACIÓN EN PISTOLA | 129691080 | 0.48 | 1.06 | ||
| (⊥) BASE CEFLA CON SALIDAS LATERALES CIRCULACIÓN EN BASE | 129690090 | 0.24 | 0.53 | ||
| KIT DE CONEXIÓN DE FLUIDO (JIC) PARA BASE DE SALIDA LATERAL | 129690075 | ||||
| KIT DE CONEXIÓN DE FLUIDO (JIC) PARA BASE DE SALIDA TRASERA | 129690085 | ||||
| KIT DE CONEXIÓN DE FLUIDO (JIC) PARA BASE DE SALIDA LATERAL CEFLA | 129690065 |
| Designación | Número de parte | Control de abanico | Superficie | Detalles | Peso (kg) | Peso (lbs) |
|---|---|---|---|---|---|---|
| AIRCAP VX24 KHVLP – Anillo tipo Xcite®+ | 132720020 | Chorro lleno | Anodizado | |||
| AIRCAP VX124 – HVLP – Anillo tipo Xcite®+ | 132720055 | |||||
| AIRCAP VX124 – HVLP (Anillo MVX) | 132720065 | |||||
| AIRCAP VX114 – HVLP | 132670940 | |||||
| AIRCAP VX14 – HVLP | 132670920 | |||||
| AIRCAP VX54 | 132670030 | |||||
| Protección de cabezal (paquete de 3) | 132720003 | |||||
| PAQUETE DE SELLOS PARA AVX (AIRE Y FLUIDO) | 129690901 | |||||
| AGUJA MANUAL DE ANCHO DE ABANICO AJUSTABLE PISTOLA AUTO. (M14x100) | 129253100 | Para control de ancho de abanico | ||||
| CONECTOR DE ANCHO DE ABANICO AJUSTABLE – M14x100 – (F) 1/4 BSPP | 029253002 | Para control de ancho de abanico | ||||
| ASIENTO DE ACETAL (PAQUETE DE 10) | 129679904 | |||||
| ACCESORIO COMPLETO PARA VARILLA DE PISTOLA AUTO. D16 + TUERCA DE FIJACIÓN | 049351000 | |||||
| SOPORTE DE MONTAJE DIÁM. 12MM | 049351700 | |||||
| SOPORTE DE MONTAJE GIRATORIO | 049351705 | |||||
| BASE SEMI-ROBÓTICA 60° – OMEGA – CONTROL DE ABANICO – SIN FILTRO | 129691161 | 0.79 | 1.74 | |||
| BASE SEMI-ROBÓTICA 60° – T – CON FILTRO | 129691170 | 0.79 | 1.74 | |||
| BASE SEMI-ROBÓTICA 60° – T – CONTROL DE ABANICO – CON FILTRO | 129691171 | 1.05 | 2.31 | |||
| AGUJA MANUAL DE ANCHO DE ABANICO AJUSTABLE PISTOLA AUTO. (M14x100) | 129253100 | Para control de ancho de abanico |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
