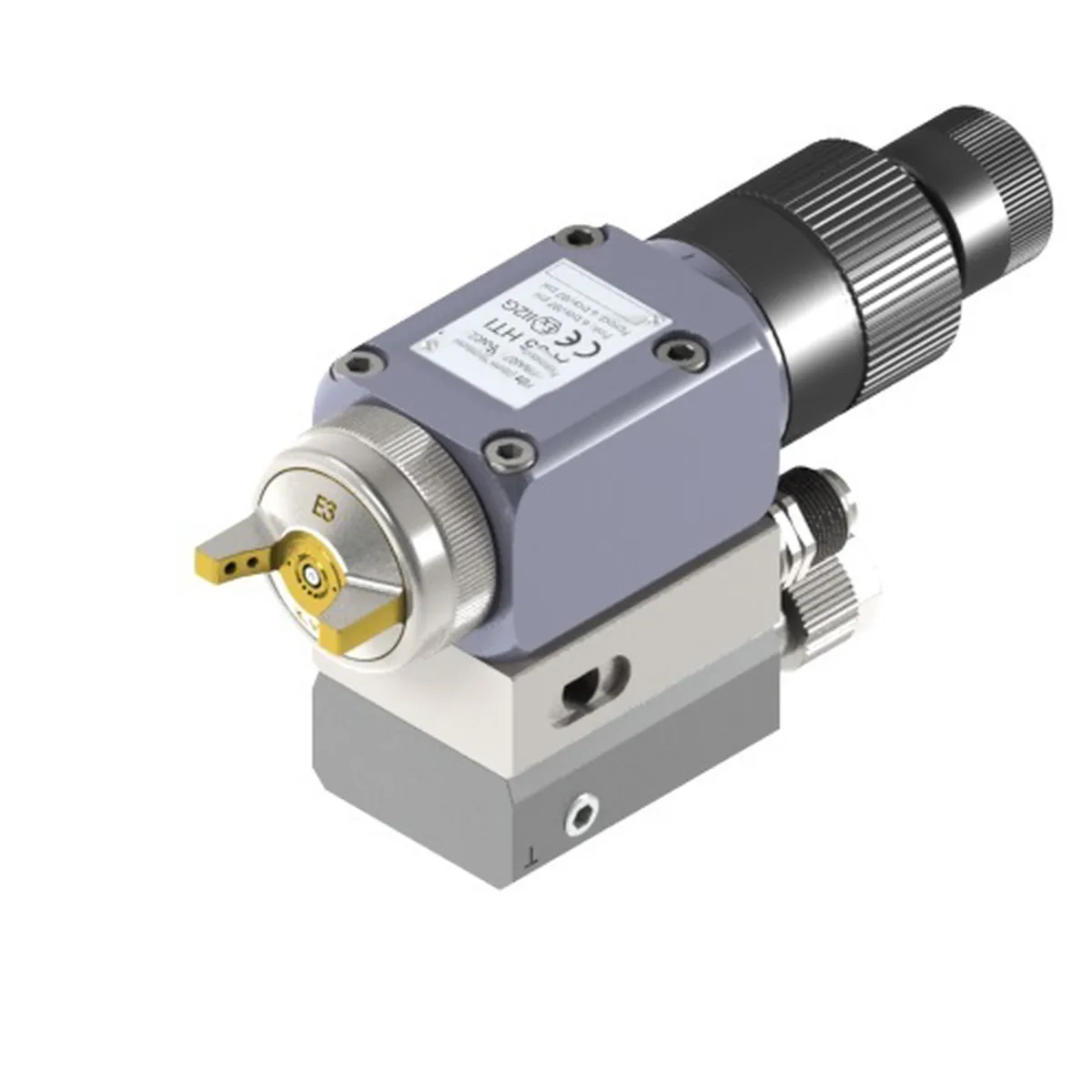

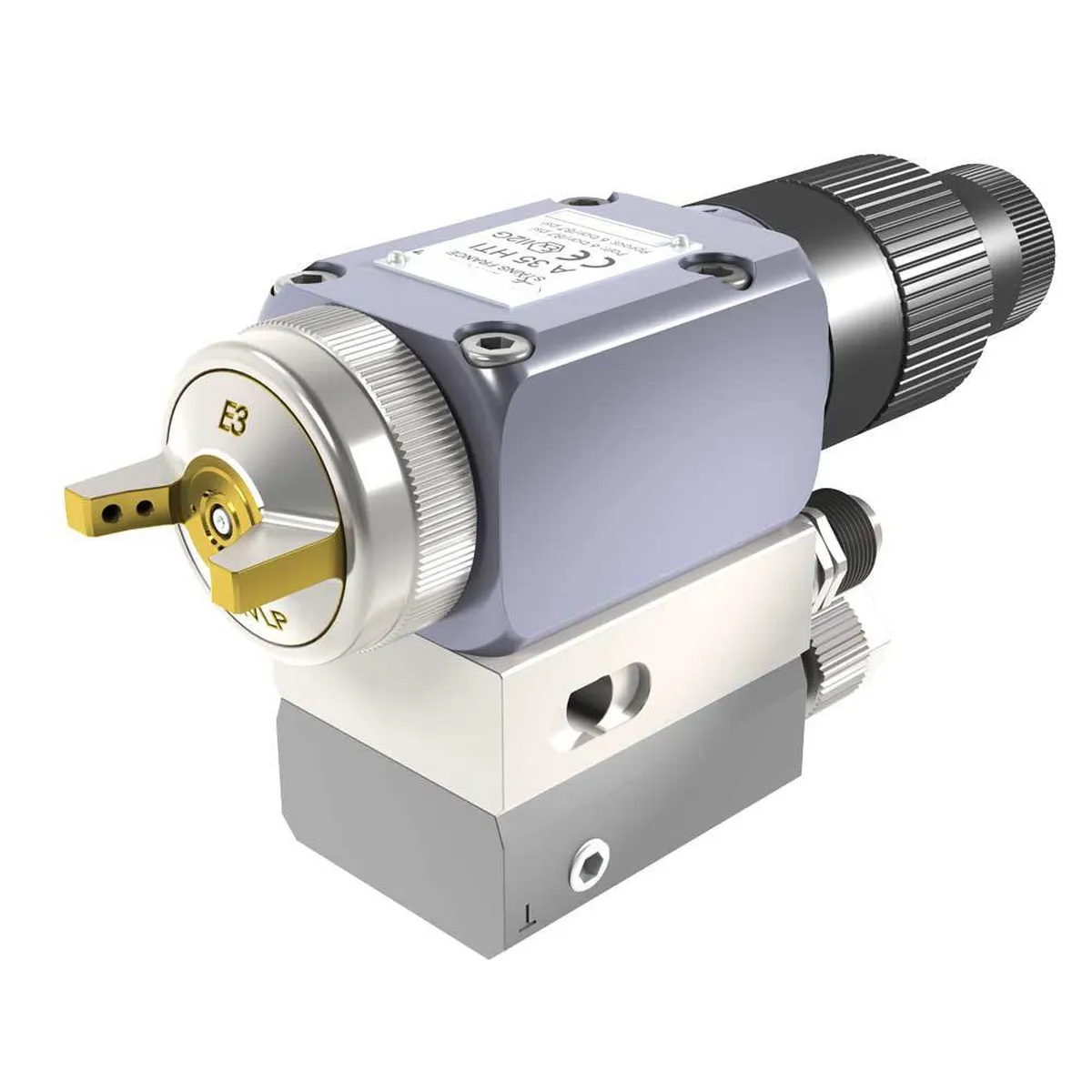

Pistola de Pulverización Automática Airspray A35 HTI
Pistola automática Airspray
Esta pistola de pulverización automática de baja presión presenta un diseño modular para ajustar con precisión el ancho de abanico, mientras que su tecnología HTI es el equilibrio perfecto entre la alta tasa de producción HPA y la excelente calidad de acabado HVLP.
- ✓ Alta eficiencia de transferencia – hasta un 72%
- ✓ Buena calidad de acabado
- ✓ Diseño modular y alta confiabilidad
Desempeño
♦ Los ajustes de la perilla indexada de salida de fluido permiten una precisión de salida exacta
♦ El control del ancho del abanico ofrece un acabado de alta calidad y la optimización del patrón de abanico
♦ El mecanizado preciso del cabezal de aire proporciona un control firme del abanico
♦ El control del ancho del abanico ofrece un acabado de alta calidad y la optimización del patrón de abanico
♦ El mecanizado preciso del cabezal de aire proporciona un control firme del abanico
Productividad
♦ El exceso de pulverización reducido ofrece un rápido ROI (Retorno de Inversión) y ahorro de material
♦ El cabezal de aire indexado de 0-90° permite un reajuste fácil y rápido del patrón de abanico
♦ Ensamblaje sencillo con solo 4 tornillos para reducir el tiempo de inactividad
♦ Salida lateral para un montaje sencillo en sistemas automáticos
♦ Salida trasera para una configuración sencilla en aplicaciones robóticas
♦ Circulación únicamente en la base para reducir la pérdida de presión en el sistema de circulación
♦ El cabezal de aire indexado de 0-90° permite un reajuste fácil y rápido del patrón de abanico
♦ Ensamblaje sencillo con solo 4 tornillos para reducir el tiempo de inactividad
♦ Salida lateral para un montaje sencillo en sistemas automáticos
♦ Salida trasera para una configuración sencilla en aplicaciones robóticas
♦ Circulación únicamente en la base para reducir la pérdida de presión en el sistema de circulación
Sustentabilidad
♦ Sellado de la aguja garantizado mediante cartucho autoajustable
♦ Aguja con tratamiento de dureza y piezas en contacto con el producto en acero inoxidable o acero inoxidable tratado para una mayor vida útil
♦ El exceso de pulverización reducido disminuye el mantenimiento de la cabina de pintura
♦ El cabezal de aire de latón niquelado garantiza una alta resistencia a los materiales de base agua
♦ Aguja con tratamiento de dureza y piezas en contacto con el producto en acero inoxidable o acero inoxidable tratado para una mayor vida útil
♦ El exceso de pulverización reducido disminuye el mantenimiento de la cabina de pintura
♦ El cabezal de aire de latón niquelado garantiza una alta resistencia a los materiales de base agua
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 6 |
| Presión de aire máxima (psi) | 87 |
| Presión de aire recomendada (bar) | 2 a 2.5 |
| Presión de aire recomendada (psi) | 29 a 36 |
| Presión de aire de mando (bar) | 3 |
| Presión de aire de mando (psi) | 43.5 |
| Eficiencia de transferencia óptima (%) | 72 |
| Entrada de aire de atomización | F 1/4 NPS, M 1/4 BSP con racor suministrado |
| Entrada de aire de mando | F 1/8 NPS, racor de manguera 4-6 suministrado (T2x4 en Cefla) |
| Presión de material máxima (bar) | 6 |
| Presión de material máxima (psi) | 87 |
| Consumo de aire (cfm) | 12 a 18 |
| Consumo de aire (m3/h) | 21 a 31 |
| Peso (g) | 497 (solo pistola) |
| Peso (lbs) | 1.1 (solo pistola) |
| Temperatura máxima (°C) | 50 |
| Temperatura máxima (°F) | 122 |
| Puerto de entrada de material | 2 x F 1/4 NPS, manguera 6-8 con racor suministrado |
| Material del cuerpo | Aluminio |
| Temperatura máxima del fluido (°C) | 50 |
| Temperatura máxima del fluido (°F) | 122 |
| Partes en contacto con el producto | PTFE, Acero inoxidable 303 |
| Certificación | II2G Ex h IIB T6 Gb X |
| Tipo de pulverización | Airspray |
| Designación | Número de parte |
|---|---|
| PISTOLA A35 HTI SIN PROYECTOR SIN PLACA BASE | 129300000 |
| PISTOLA A35 HTI 06 E3 KHVLP BASE SALIDAS LATERALES | 135300112 |
| PISTOLA A35 HTI 07E3 KHVLP BASE SALIDAS LATERALES | 135300101 |
| PISTOLA A35 HTI 09E3 KHVLP BASE SALIDAS LATERALES | 135300102 |
| PISTOLA A35 HTI 12E3 KHVLP BASE SALIDAS LATERALES | 135300103 |
| PISTOLA A35 HTI 15E3 KHVLP BASE SALIDAS LATERALES | 135300104 |
| PISTOLA A35 HTI 18E3 KHVLP BASE SALIDAS LATERALES | 135300105 |
| PISTOLA A35 HTI 06E3 KHVLP BASE SALIDAS TRASERAS | 135300212 |
| PISTOLA A35 HTI 07E3 KHVLP BASE SALIDAS TRASERAS | 135300201 |
| PISTOLA A35 HTI 09E3 KHVLP BASE SALIDAS TRASERAS | 135300202 |
| PISTOLA A35 HTI 12E3 KHVLP BASE SALIDAS TRASERAS | 135300203 |
| PISTOLA A35 HTI 15E3 KHVLP BASE SALIDAS TRASERAS | 135300204 |
| PISTOLA A35 HTI 18 E3 KHVLP BASE SALIDAS TRASERAS | 135300205 |
| PISTOLA A35 HTI 06EP3 BASE SALIDAS LATERALES | 135300111 |
| PISTOLA A35 HTI 07EP3 BASE SALIDAS LATERALES | 135300106 |
| PISTOLA A35 HTI 09EP3 BASE SALIDAS LATERALES | 135300107 |
| PISTOLA A35 HTI 12EP3 BASE SALIDAS LATERALES | 135300108 |
| PISTOLA A35 HTI 15EP3 BASE SALIDAS LATERALES | 135300109 |
| PISTOLA A35 HTI 18 EP3 BASE SALIDAS LATERALES | 135300110 |
| PISTOLA A35 HTI 06EP3 BASE SALIDAS TRASERAS | 135300211 |
| PISTOLA A35 HTI 07EP3 BASE SALIDAS TRASERAS | 135300206 |
| PISTOLA A35 HTI 09EP3 BASE SALIDAS TRASERAS | 135300207 |
| PISTOLA A35 HTI 12EP3 BASE SALIDAS TRASERAS | 135300208 |
| PISTOLA A35 HTI 15EP3 BASE SALIDAS TRASERAS | 135300209 |
| PISTOLA A35 HTI 18EP3 BASE SALIDAS TRASERAS | 135300210 |
| PISTOLA A35 HTI 06 E3 KHVLP SIN BASE | 135300012 |
| PISTOLA A35 HTI 07 E3 KHVLP SIN BASE | 135300001 |
| PISTOLA A35 HTI 09 E3 KHVLP SIN BASE | 135300002 |
| PISTOLA A35 HTI 12 E3 KHVLP SIN BASE | 135300003 |
| PISTOLA A35 HTI 15 E3 KHVLP SIN BASE | 135300004 |
| PISTOLA A35 HTI 18 E3 KHVLP SIN BASE | 135300005 |
| PISTOLA A35 HTI 06 EP3 SIN BASE | 135300011 |
| PISTOLA A35 HTI 07 EP3 SIN BASE | 135300006 |
| PISTOLA A35 HTI 09 EP3 SIN BASE | 135300007 |
| PISTOLA A35 HTI 12 EP3 SIN BASE | 135300008 |
| PISTOLA A35 HTI 15 EP3 SIN BASE | 135300009 |
| PISTOLA A35 HTI 18 EP3 SIN BASE | 135300010 |
| BASE A35 SALIDAS LATERALES CIRCULACIÓN EN BASE | 129300050 |
| BASE A35 SALIDAS TRASERAS CIRCULACIÓN EN BASE | 129300060 |
| BASE A35 CEFLA SALIDAS LATERALES CIRCULACIÓN EN BASE | 129300070 |
| Designación | Número de parte | Detalles | Peso (kg) | Peso (lbs) |
|---|---|---|---|---|
| BOQUILLA 06 | 134130050 | |||
| PROYECTOR 07 EP3 | 031300006 | |||
| PROYECTOR 15 EP3 | 031300009 | |||
| PROYECTOR 06 EP3 | 031300011 | |||
| PROYECTOR 18 EP3 | 031300010 | |||
| CABEZAL DE AIRE EP3 | 132300300 | |||
| PROYECTOR 12 EP3 | 031300008 | |||
| AGUJA 06-07-09-12 | 033300100 | |||
| BOQUILLA 15 | 134130600 | |||
| PROYECTOR 09 EP3 | 031300007 | |||
| AGUJA 15-18 | 033300200 | |||
| BOQUILLA 12 | 134130300 | |||
| BOQUILLA 18 | 134130700 | |||
| BOQUILLA 07 | 134130100 | |||
| BOQUILLA 09 | 134130200 | |||
| KIT DE SELLOS DE PISTOLA AIRSPRAY A29 | 129310901 | |||
| CONECTOR DE CONTROL DE PATRÓN DE ABANICO – F 1/4 BSPP | 029697003 | |||
| PROYECTOR 06E3 KHVLP | 031300012 | |||
| PROYECTOR 07E3 KHVLP | 031300001 | |||
| PROYECTOR 09E3 KHVLP | 031300002 | |||
| PROYECTOR 12E3 KHVLP | 031300003 | |||
| PROYECTOR 15E3 KHVLP | 031300004 | |||
| PROYECTOR 18E3 KHVLP | 031300005 | |||
| CABEZAL DE AIRE E3 KHVLP | 132300100 | |||
| ACCESORIO COMPLETO PARA VARILLA DE PISTOLA AUTO. D16 + TUERCA DE FIJACIÓN | 049351000 | |||
| SOPORTE DE MONTAJE DIÁM. 12 MM | 049351700 | |||
| SOPORTE DE MONTAJE GIRATORIO | 049351705 | |||
| CONECTOR DE ANCHO DE ABANICO AJUSTABLE – M14x100 – (F) 1/4 BSPP | 029253002 | Para control de ancho de abanico | ||
| KIT DE SELLOS DE PISTOLA AIRSPRAY A35 | 129300901 | |||
| BASE SEMIRROBÓTICA 60° – OMEGA – CONTROL DE ABANICO – SIN FILTRO | 129691161 | 0.79 | 1.74 | |
| BASE SEMIRROBÓTICA 60° – T – CON FILTRO | 129691170 | 0.79 | 1.74 | |
| BASE SEMIRROBÓTICA 60° – T – CONTROL DE ABANICO – CON FILTRO | 129691171 | 1.05 | 2.31 |
