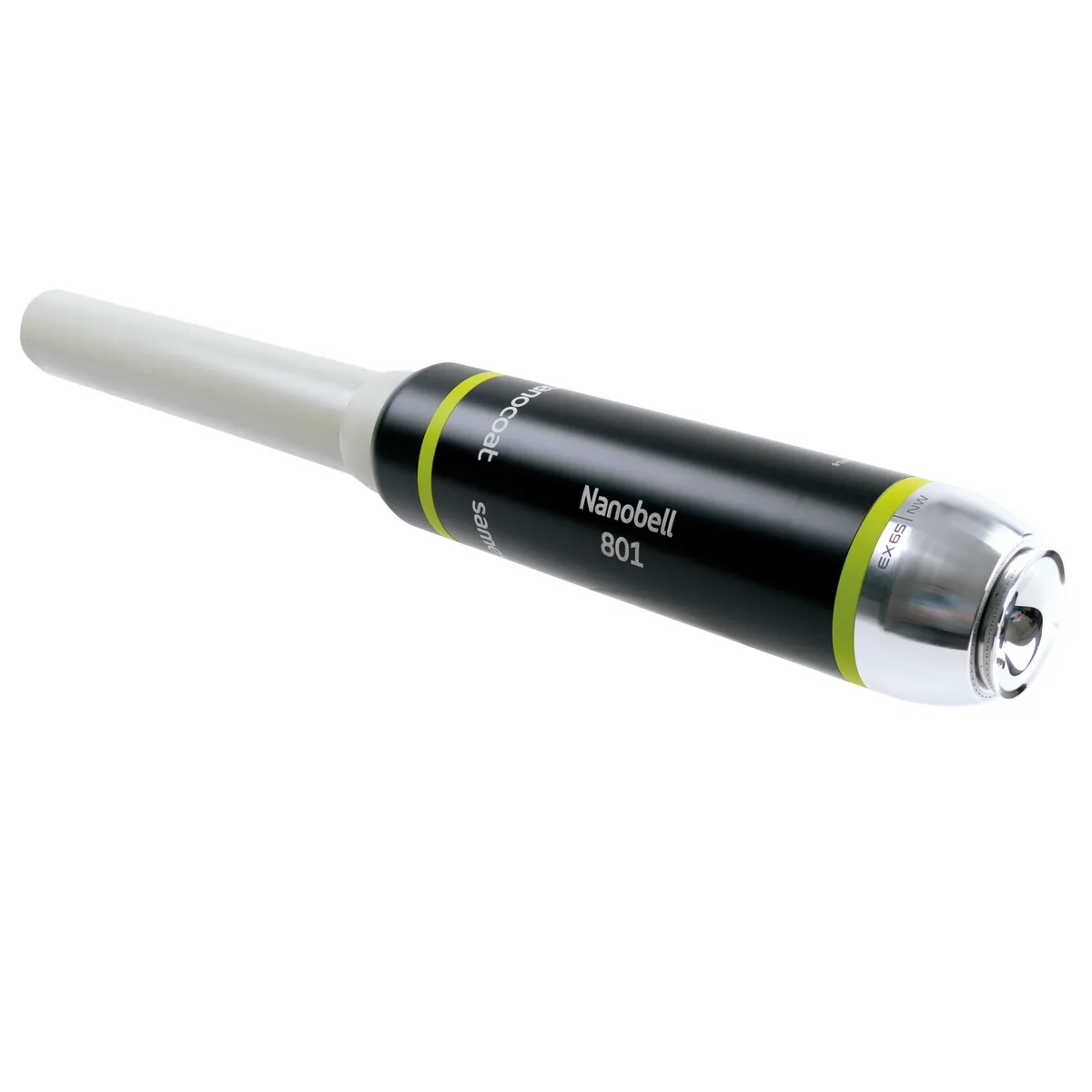

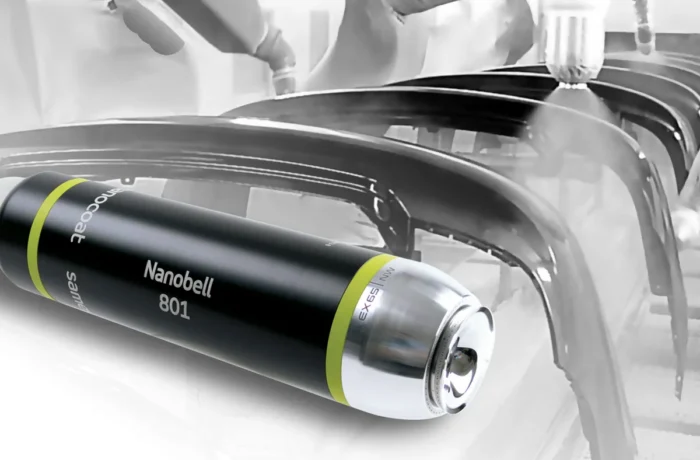

Nanobell 801 Automatic
Atomizador de campana rotativa no electrostático
Nuestro primer atomizador de campana rotativa no electrostático ha sido diseñado para satisfacer la necesidad de aplicaciones de alto acabado permitiendo ahorros de pintura con una inversión reducida. Nanobell 801 combina las tecnologías Airspray y de campana rotativa para ofrecer todos los beneficios de la atomización por campana rotativa a aplicaciones no electrostáticas a una velocidad de producción mejorada con una configuración y operación más sencillas.
- ✓ Aplicación de acabado premium
- ✓ Alta eficiencia de transferencia – bajo exceso de pulverización (overspray)
- ✓ Instalación segura y fácil – sin alta tensión
Desempeño
1 Alta velocidad de rotación de la copa de hasta 65,000 RPM con varios caudales para una atomización fina
2 Tecnología Hi-TE patentada que combina aire recto y de vórtice para una eficiencia de transferencia insuperable
♦ Respuesta rápida del gatillo y mínima pérdida de pintura debido a la proximidad de la válvula de disparo
2 Tecnología Hi-TE patentada que combina aire recto y de vórtice para una eficiencia de transferencia insuperable
♦ Respuesta rápida del gatillo y mínima pérdida de pintura debido a la proximidad de la válvula de disparo
Productividad
3 Boquilla de aire Narrow Wide (NW) que permite un patrón rápido y flexible para adaptarse a piezas de formas complejas para pintar
4 Diseño ligero y compacto que se adapta a todos los robots de pintura, de muñeca sólida o hueca, incluso con baja capacidad de carga

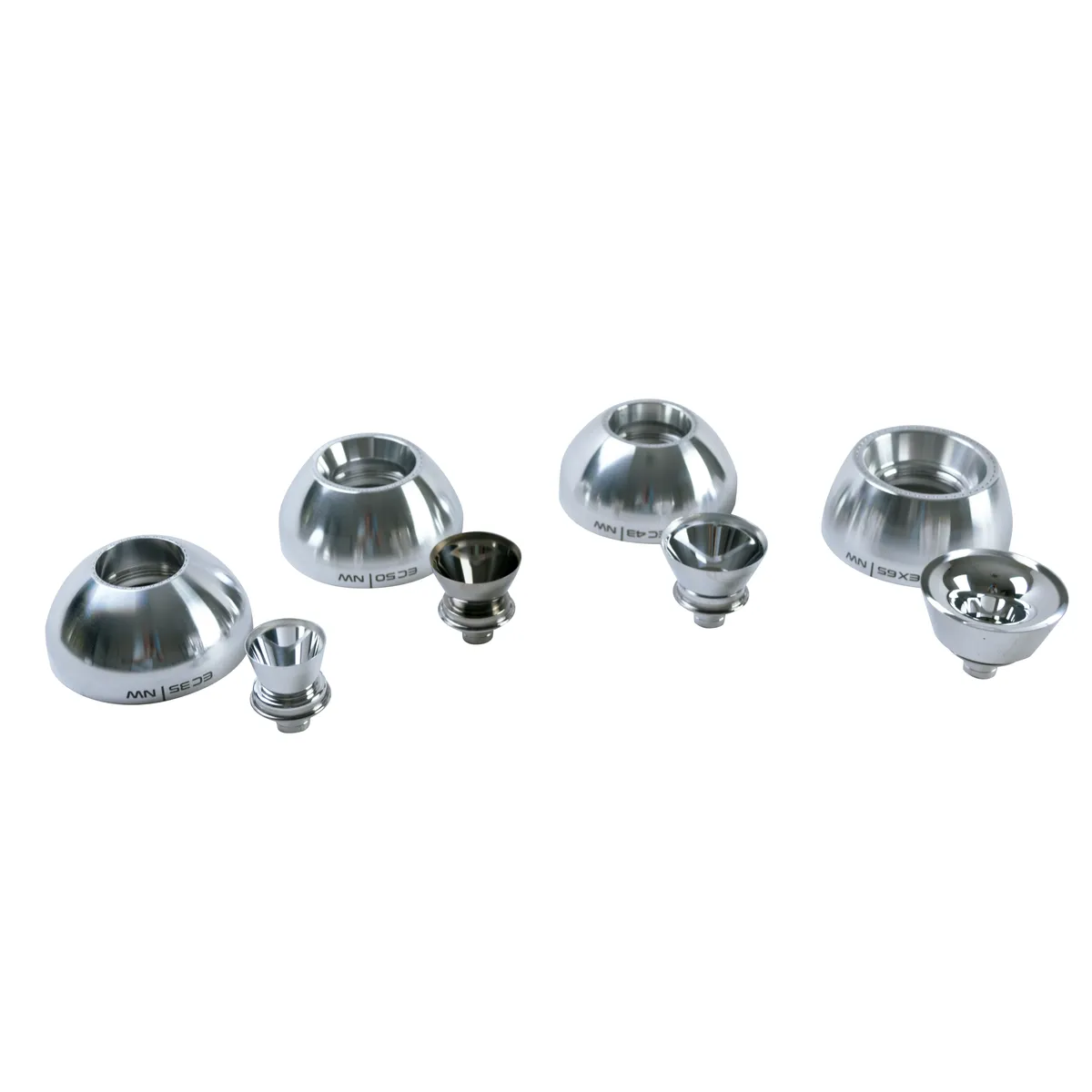

♦ Gama completa de copas magnéticas para procesos completos de copa/copa
♦ Control fácil con el controlador de velocidad de copa BSC 300 que ofrece monitoreo remoto
4 Diseño ligero y compacto que se adapta a todos los robots de pintura, de muñeca sólida o hueca, incluso con baja capacidad de carga
♦ Gama completa de copas magnéticas para procesos completos de copa/copa
♦ Control fácil con el controlador de velocidad de copa BSC 300 que ofrece monitoreo remoto
Sostenibilidad
5 Fijación magnética patentada de las copas que garantiza una instalación fácil, segura y rápida
♦ Alta confiabilidad de todos los componentes para mantener el tiempo de actividad de la producción (válvulas que duran 3 millones de ciclos, motor de aire de larga vida útil, conexiones robustas y copas magnéticas)
♦ Copas disponibles en Aluminio como estándar con una opción de Titanio que ofrece una vida útil prolongada
♦ Alta confiabilidad de todos los componentes para mantener el tiempo de actividad de la producción (válvulas que duran 3 millones de ciclos, motor de aire de larga vida útil, conexiones robustas y copas magnéticas)
♦ Copas disponibles en Aluminio como estándar con una opción de Titanio que ofrece una vida útil prolongada
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 7 |
| Presión máxima de aire (psi) | 101 |
| Escala de viscosidad (mín-máx) (segundos Copa FORD #4) | 15-65 |
| Caudal máximo (cc/min) | 800 |
| Caudal máximo (gal/min) | 0.21 |
| Caudal mínimo (cc/min) | 30 |
| Caudal mínimo (gal/min) | 0.008 |
| Caudal de pintura estándar (cc/min) | 400 |
| Caudal de pintura estándar (gal/min) | 0.1 |
| Presión máxima de material (bar) | 10 |
| Presión máxima de material (psi) | 145 |
| Consumo de aire de los rodamientos (Nl/min) | 125 |
| Consumo de aire piloto (Nl/min) | 10 |
| Consumo de aire de forma (mín-máx) (Nl/min) | 200-900 |
| Peso (kg) | 3-3.5 |
| Peso (lb) | 6.6-7.7 |
| Tipo de carga electrostática | Sin electrostática |
| Certificación | II 2 G Ex h IIA T6 Gb |
| Velocidad de rotación (rpm) | 65000 |
| Tipo de pulverización | Copas |
| Designación | Número de parte |
|---|---|
| Kit eléctrico que incluye: – BSC300 – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m | 910031939 |
| Kit eléctrico que incluye: – BSC300 con pantalla remota – Sensor de micrófono de escape con cable de alta flexibilidad de 20 m – Tarjeta de red Profinet | 910037215 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EC35 | 910033147-35 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EC43 | 910033147-43 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EC50 | 910033147-50 |
| Kit de herramientas Nanobell 801 Straight/RBNH – Nanobell 803 Straight/RBNH con Bell Cup EX65 | 910033147-65 |
| Designación | Número de parte |
|---|---|
| Nanobell 801 – Solo cabezal versión recta (sin tubo de soporte) | 910032432 |
| Nanobell 801 – Versión recta (reciprocador con tubo de soporte) | 910032430 |
| Nanobell 801 – Solo cabezal versión recta – 2K (sin tubo de soporte) | 910032433 |
| Nanobell 801 – Versión recta – 2K (reciprocador con tubo de soporte) | 910032431 |
