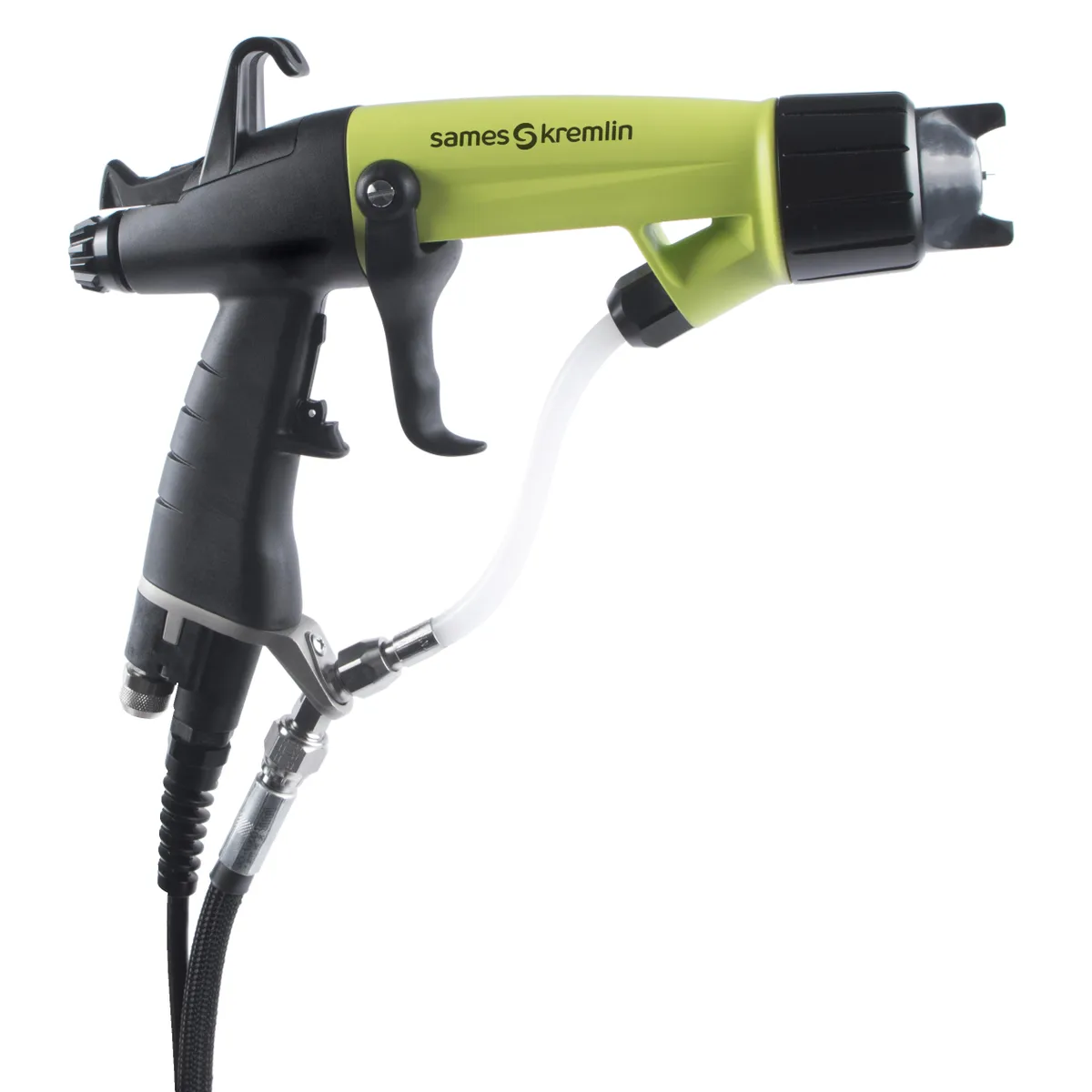

Manual de Nanogun+ Airspray

Pistola electrostática de baja presión

La Nanogun+ Airspray está diseñada especialmente para pulverizar materiales líquidos base solvente a bajas presiones en muchos mercados. Su ligereza y su diseño ergonómico la convierten en la mejor opción para que los operadores mejoren su comodidad.

✓ Alta eficiencia de transferencia para un ahorro de pintura sin igual
✓ Cobertura óptima para una aplicación de acabado excepcional
✓ La pistola electrostática más ligera para la comodidad de los operadores

SOLICITAR INFORMACIÓN

Agregar a Wishlist

Add to compare

Categorías: Aplicación, Líquido

Desempeño

1 Control automático de alto voltaje para mantener una carga de pintura constante y lograr una mayor Eficiencia de Transferencia
2 Efectos óptimos de envolvimiento y penetración para un ahorro de pintura inigualable con TANTO alta corriente como alto voltaje
♦ Cobertura de alta calidad y espesor regular para una aplicación de acabado excepcional
♦ Amplia gama de viscosidades para cubrir todas las especificaciones del producto a costos reducidos

Productividad

3 Flujos de aire y pintura fácilmente ajustables con perillas intuitivas
4 El cambio de pulverización de tipo plano a redondo es rápido y sencillo
5 El alto voltaje se activa cuando la aguja se mueve; sin sensor de presión para una mayor seguridad

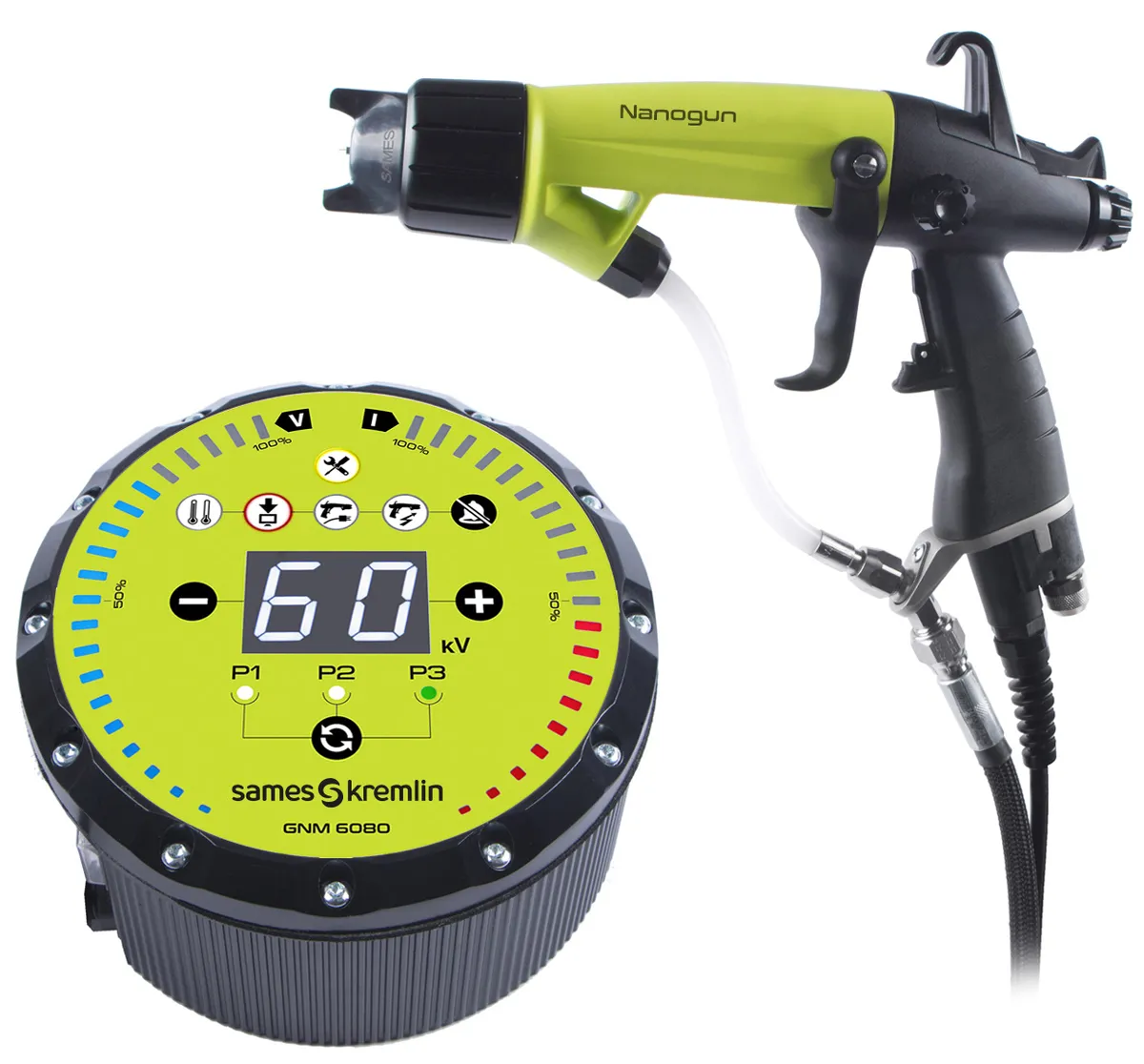

6 El módulo de control GNM 6080 proporciona diagnósticos inteligentes para un mantenimiento mejorado
♦ La pistola electrostática más ligera del mercado

Sustentabilidad

7 Desconexión rápida para un mantenimiento mejorado
8 Circuito de pintura externo con acceso simplificado para reemplazo
8 Manguera de fluido en espiral para permitir la aplicación segura de pinturas metálicas
♦ Costo Total de Propiedad reducido con aproximadamente un 30% menos de piezas de desgaste que los estándares del mercado
♦ Calidad confiable de materias primas para un uso rudo y una larga vida útil

Designación	Valor
Presión de aire máxima (bar)	7
Presión de aire máxima (psi)	101
Tecnología electrostática líquida	Carga interna
Rango de viscosidad de material recomendado	14 – 50
Caudal máximo (cc/min)	750
Caudal máximo (gal/min)	0.198
Caudal mínimo (cc/min)	100
Caudal mínimo (gal/min)	0.026
Presión de material máxima (bar)	7
Presión de material máxima (psi)	101
Peso (g)	488
Peso (oz)	17
Corriente máxima (µA)	80
Alto voltaje (máximo) (kV)	60
Módulo de control de alto voltaje	GNM6080: II (2) G [0.24 mJ]
Unidad de alto voltaje	HVU 6080
Certificación	II 2 G 0.24 mJ
Tipo de pulverización	Airspray
Seguro de gatillo	Sí

Designación	Número de parte	Longitud (m)	Boquilla	Resistividad	Gatillo
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 EU – versión de gatillo de 4 dedos	910034185-07
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 EU – versión de gatillo de 4 dedos	910034186-07
NANOGUN+ AIRSPRAY HR S-Vortex06 7,5M + GNM 6080 EU – versión de gatillo de 4 dedos	910034187-07
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 EU – versión de gatillo de 4 dedos	910034184-07
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 EU con mini bobina – versión de gatillo de 2 dedos	910034260-07
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 EU con mini bobina – versión de gatillo de 2 dedos	910034183-07
NANOGUN+ AIRSPRAY HR S-Vortex06 7,5M + GNM 6080 EU con mini bobina – versión de gatillo de 2 dedos	910034259-07
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 EU con mini bobina – versión de gatillo de 2 dedos	910034181-07
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 EU	910017223-07
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 EU	910017224-07
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 EU	910017741-07
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 EU con bobina	910020036-07
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 EU con bobina	910022359-07
NANOGUN+ AIRSPRAY HR Flat 15M + GNM 6080 EU	910017223-15
NANOGUN+ AIRSPRAY HR S-Vortex08 15M + GNM 6080 EU	910017224-15
NANOGUN+ AIRSPRAY HR S-Vortex12 15M + GNM 6080 EU	910017741-15
NANOGUN+ AIRSPRAY HR Flat 25M + GNM 6080 EU	910017223-25
NANOGUN+ AIRSPRAY LR Flat 7,5M + GNM 6080 EU	910017221-07
NANOGUN+ AIRSPRAY LR S-Vortex06 7,5M + GNM 6080 EU	910022100-07
NANOGUN+ AIRSPRAY LR S-Vortex08 7,5M + GNM 6080 EU	910017222-07
NANOGUN+ AIRSPRAY LR S-Vortex12 7,5M + GNM 6080 EU	910017742-07
NANOGUN+ AIRSPRAY LR Flat 15M + GNM 6080 EU	910017221-15
NANOGUN+ AIRSPRAY LR S-Vortex08 15M + GNM 6080 EU	910017222-15
NANOGUN+ AIRSPRAY LR S-Vortex12 15M + GNM 6080 EU	910017742-15
NANOGUN+ AIRSPRAY LR S-Vortex08 25M + GNM 6080 EU	910017222-25
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 US	910017223-072
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 with coil US	910020036-072
NANOGUN+ AIRSPRAY LR S-Vortex12 15M + GNM 6080 US	910017742-152
NANOGUN+ AIRSPRAY LR S-Vortex12 7,5M + GNM 6080 US	910017742-072
NANOGUN+ AIRSPRAY LR S-Vortex08 15M + GNM 6080 US	910017222-152
NANOGUN + AIRSPRAY LR S-Vortex08 7,5M + GNM 6080 US	910017222-072
NANOGUN+ AIRSPRAY LR Flat 15M + GNM 6080 US	910017221-152
NANOGUN+ AIRSPRAY LR Flat 7,5M + GNM 6080 US	910017221-072
NANOGUN+ AIRSPRAY HR S-Vortex12 15M + GNM 6080 US	910017741-152
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 US	910017741-072
NANOGUN+ AIRSPRAY HR S-Vortex8 15M + GNM 6080 US	910017224-152
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 US	910017224-072
NANOGUN+ AIRSPRAY HR Flat 15M + GNM 6080 US	910017223-152
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 US – versión de gatillo de 4 dedos	910034185-072	7.5	Super Vortex 12	Alta	4 dedos
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 US – versión de gatillo de 4 dedos	910034186-072	7.5	Super Vortex 08	Alta	4 dedos
NANOGUN+ AIRSPRAY HR S-Vortex06 7,5M + GNM 6080 US – versión de gatillo de 4 dedos	910034187-072	7.5	Super Vortex 06	Alta	4 dedos
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 US – versión de gatillo de 4 dedos	910034184-072	7.5	Plana	Alta	4 dedos
NANOGUN+ AIRSPRAY HR S-Vortex12 7,5M + GNM 6080 US con mini bobina – versión de gatillo de 2 dedos	910034260-072	7.5	Super Vortex 12	Alta	2 dedos
NANOGUN+ AIRSPRAY HR S-Vortex08 7,5M + GNM 6080 US con mini bobina – versión de gatillo de 2 dedos	910034183-072	7.5	Super Vortex 08	Alta	2 dedos
NANOGUN+ AIRSPRAY HR S-Vortex06 7,5M + GNM 6080 US con mini bobina – versión de gatillo de 2 dedos	910034259-072	7.5	Super Vortex 06	Alta	2 dedos
NANOGUN+ AIRSPRAY HR Flat 7,5M + GNM 6080 US con mini bobina – versión de gatillo de 2 dedos	910034181-072	7.5	Plana	Alta	2 dedos

Designación	Número de parte
Boquilla de aire de abanico	900009014
Boquilla de abanico	1406402
Boquilla de aire de chorro redondo 6 mm (.236 in)	900011365
Boquilla de chorro redondo 6 mm (.236 in)	910018322
Boquilla de aire de chorro redondo 8 mm (.315 in)	900010503
Boquilla de chorro redondo 8 mm (.315 in)	910003847
Boquilla de aire de chorro redondo 12 mm (.472 in)	900010504
Boquilla de chorro redondo 12 mm (.472 in)	910003920

Documentos PDF

	product-nanogun-mv-airspray-manual-electrostatic-spray-gun en GB.pdf
	product-nanogun-mv-airspray-manual-electrostatic-spray-gun en US.pdf
	product-nanogun-mv-airspray-manual-electrostatic-spray-gun en GB.pdf
	product-nanogun-mv-airspray-manual-electrostatic-spray-gun en US.pdf
	product-nanogun-mv-airspray-manual-electrostatic-spray-gun-HD en GB.pdf
	product-nanogun-mv-airspray-manual-electrostatic-spray-gun-HD en US.pdf

Documentos Manuales de instrucciones

	Nanogun%2520-Airspray-GNM6080-LR-HR-MR-DRT7105-uk-G.pdf
	Nanogun-Airspray-coil-instructions-manual-sames-kremlin-DRT7111-uk.pdf
	Nanogun%2520Airspray-GNM6080-LR-HR-MR-instruction-manual-DRT7105-uk-H.pdf
