01D140

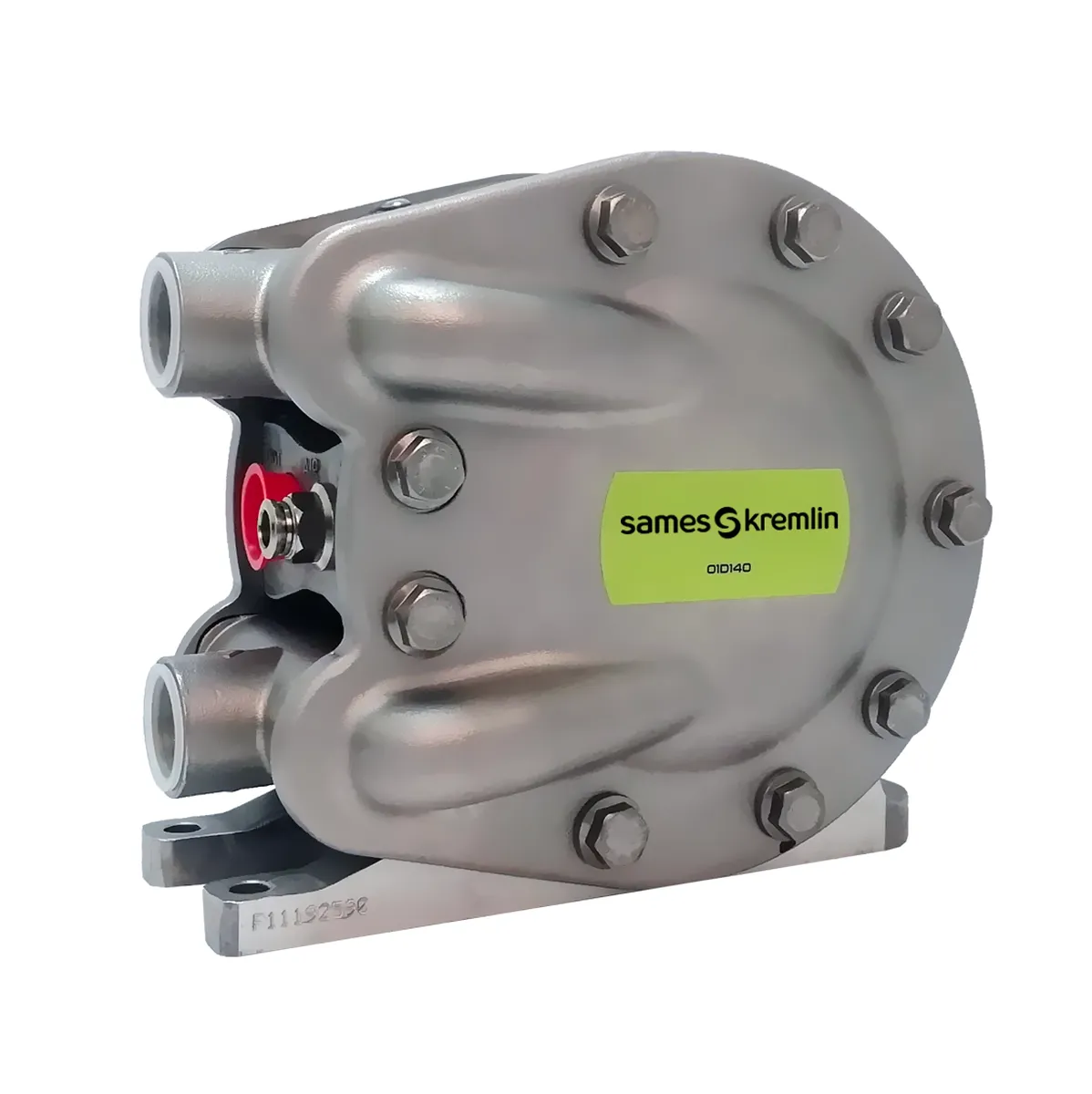

Bomba de diafragma
La bomba neumática de doble diafragma 01D140 está diseñada para la transferencia de fluidos y sistemas de circulación pequeños con relaciones 1:1. Estas bombas ofrecerán un alto rendimiento y confiabilidad a largo plazo.
- ✓ Perfecta para cambios de color frecuentes
- ✓ Confiable y sustentable
- ✓ Bajo costo de propiedad

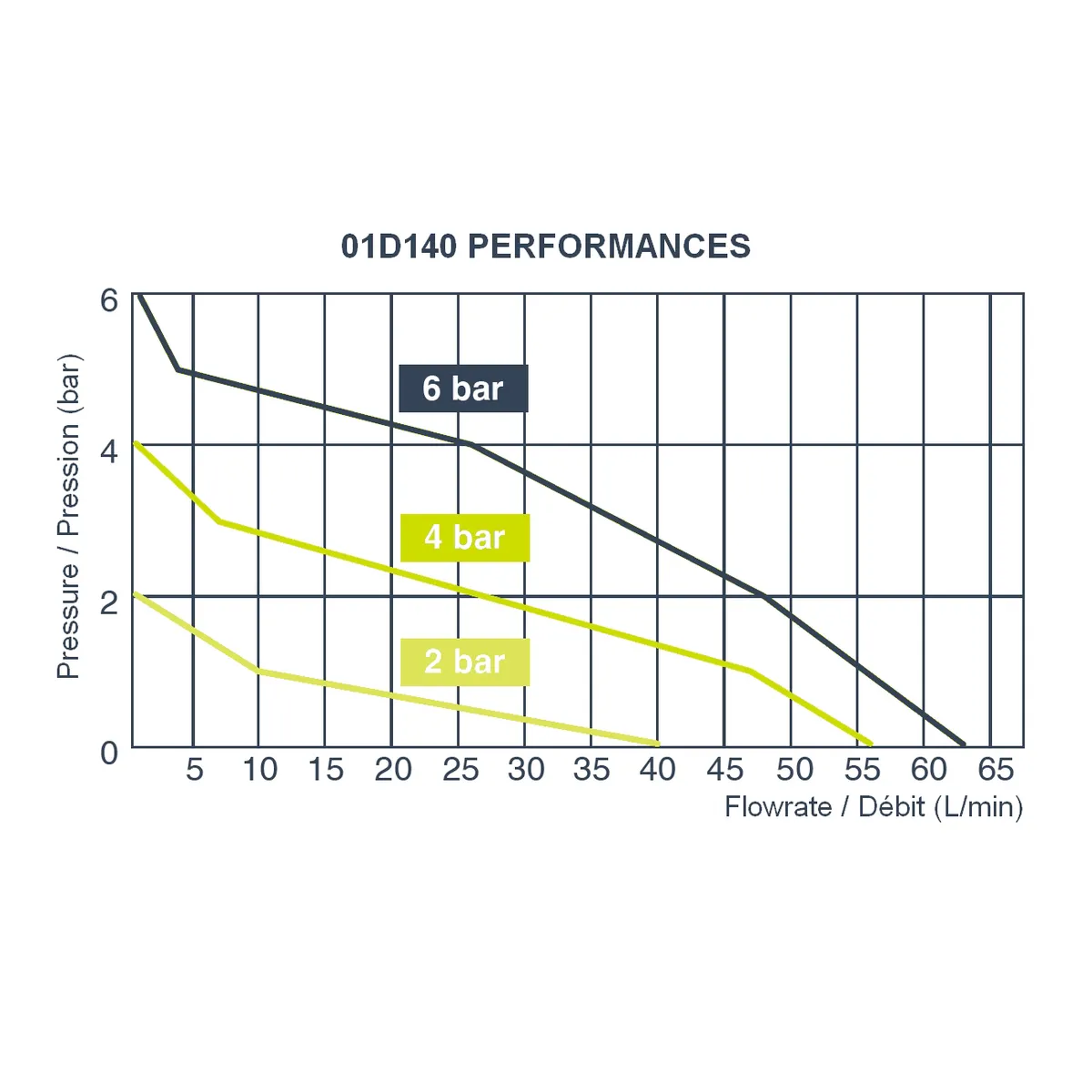

Desempeño
♦ Funcionamiento de alta frecuencia hasta 8 ciclos/seg
♦ Ahorro de aire comprimido de hasta un 55%
1 Diseño sin paradas con válvula de cierre biestable
Productividad
2 Integración flexible en sistemas existentes con puertos de conexión de entrada y salida giratorios a 90°
3 Diseño extremadamente compacto con válvulas de fluido con resorte
♦ Tiempos de cambio mínimos que garantizan un flujo uniforme
Sostenibilidad
4 Larga vida útil gracias a la válvula cerámica neumática de bajo desgaste
5 Superficies optimizadas para el lavado en la tapa lateral y el diafragma con una zona muerta mínima
6 Válvulas de fluido con anillos de sellado para limitar el cizallamiento de la pintura
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 8 |
| Presión máxima de aire (psi) | 116 |
| Rango de viscosidad de material recomendado | 15 000 mPa |
| Salida de fluido a 20 ciclos / min (gal/min) | 0.7 |
| Salida de fluido a 20 ciclos / min (l/min) | 2.8 |
| Salida de fluido a 60 ciclos / min (gal/min) | 2.2 |
| Salida de fluido a 60 ciclos / min (l/min) | 8.4 |
| Caudal libre (gal/min) | 15.6 |
| Caudal libre (l/min) | 60 |
| Número de ciclos por litro de producto | 7 |
| Desplazamiento de la bomba (cc/ciclo) | 140 |
| Desplazamiento de la bomba (in^3/ciclo) | 8.54 |
| Profundidad (in) | 5.1 |
| Profundidad (mm) | 130 |
| Altura (in) | 6.8 |
| Altura (mm) | 174 |
| Ancho/profundidad (in) | 9.1 |
| Ancho/profundidad (mm) | 232 |
| Presión máxima de material (bar) | 8 |
| Presión máxima de material (psi) | 116 |
| Relación de presión | 1/1 |
| Peso (kg) | 6.2 |
| Peso (lbs) | 13.2 |
| Temperatura máxima (°C) | 65 |
| Temperatura máxima (°F) | 149 |
| Fuente de alimentación | Neumática |
| Conexión de entrada de aire | 6×8 |
| Puerto de entrada de material | F 3/4” BSP |
| Puerto de salida de material | F 3/4” BSP |
| Partes en contacto con el producto | Acero inoxidable 303, PTFE |
| Certificación | II2G Ex h IIB T6-T4 Gb X |
| Tipo de bomba | Diafragma de baja presión |
| Tecnología de bombeo | Diafragmas |
| Nivel sonoro (dBA) | 68 |
| Designación | Número de parte | Sello | Material del diafragma | Configuración | Accesorio de succión |
|---|---|---|---|---|---|
| Bomba 01D140 | 144907010 | FKM | PTFE | Básica | – |
| Bomba 01D140E | 144907015 | FKM | Básica | – |
| Designación | Número de parte |
|---|---|
| Caña de succión de acero inoxidable Ø23, longitud del tubo de inmersión 1000 mm, acodada (para tambores de 200 litros) M26x125 | 149596160 |
| Racor M3/4 M26x125 de acero inoxidable | 050102445 |
| Caña de succión de acero inoxidable Ø23, longitud del tubo de inmersión acodada 570 mm, M26x125 | 149596150 |
 Racor, M/M, acero inoxidable, 26/125 X 3/4 NPT |
669-102-407 |
| Caña, succión, 55 gal, 26/125 |
668-595-100 |
| Caña, succión, 5 gal, Easy Flow |
149-596-150 |
| Caña, succión, 5 gal, Easy Flush |
149-596-050 |
