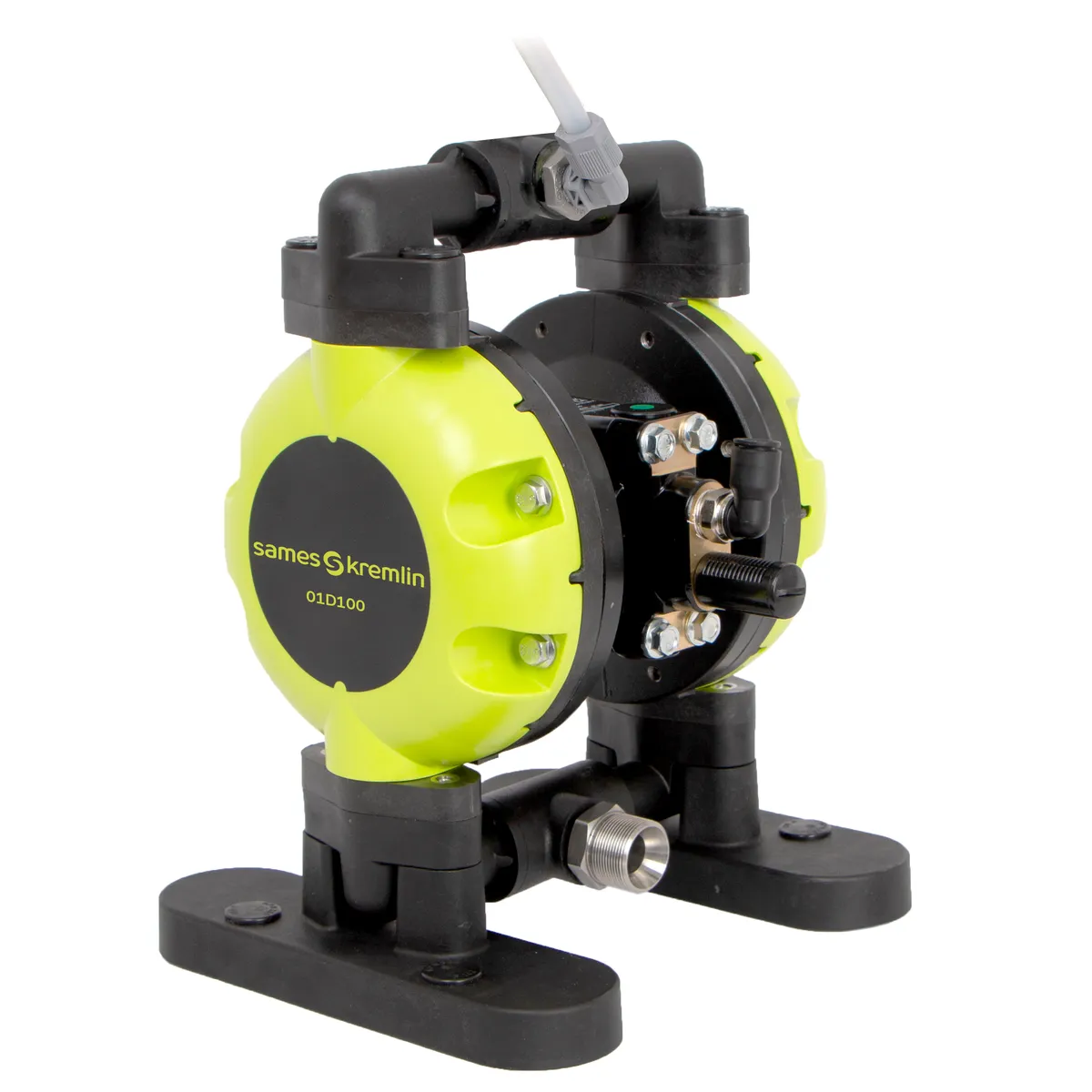

01D100
Bomba de diafragma
La 01D100 es una bomba de doble diafragma con relación 1:1 para alimentar sus sistemas de pulverización manuales y automáticos en los mercados de la industria general.
- ✓ Sin pulsaciones con la solución Regpro para resultados de acabado de alta calidad
- ✓ Diseño robusto y duradero
- ✓ Fácil de usar
Desempeño
1 Entrada de succión grande de 1/2 BSPP para aumentar la potencia de succión
2 Ensamblaje de pie para una instalación estable durante la aplicación y el mantenimiento
♦ Diafragmas de PTFE para aplicaciones estándar o diafragmas de PU para aplicaciones de materiales abrasivos
2 Ensamblaje de pie para una instalación estable durante la aplicación y el mantenimiento
♦ Diafragmas de PTFE para aplicaciones estándar o diafragmas de PU para aplicaciones de materiales abrasivos
Productividad
3 Entrada y salida de fluido ajustables a 90°
4 Nuevo distribuidor de aire con sellos protegidos y carga por resorte para evitar el estancamiento
♦ Compatible con materiales de base agua y base solvente
♦ Zona muerta mínima para un mejor lavado y limpieza
4 Nuevo distribuidor de aire con sellos protegidos y carga por resorte para evitar el estancamiento
♦ Compatible con materiales de base agua y base solvente
♦ Zona muerta mínima para un mejor lavado y limpieza
Sustentabilidad
5 Cuerpo central de aluminio con resina impregnada para evitar la corrosión
6 Construcción robusta: Colectores de fluido y bridas de polipropileno con 30% de fibra de carbono
♦ Bajo nivel de ruido para una mayor comodidad de uso
6 Construcción robusta: Colectores de fluido y bridas de polipropileno con 30% de fibra de carbono
♦ Bajo nivel de ruido para una mayor comodidad de uso
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 6 |
| Presión de aire máxima (psi) | 87 |

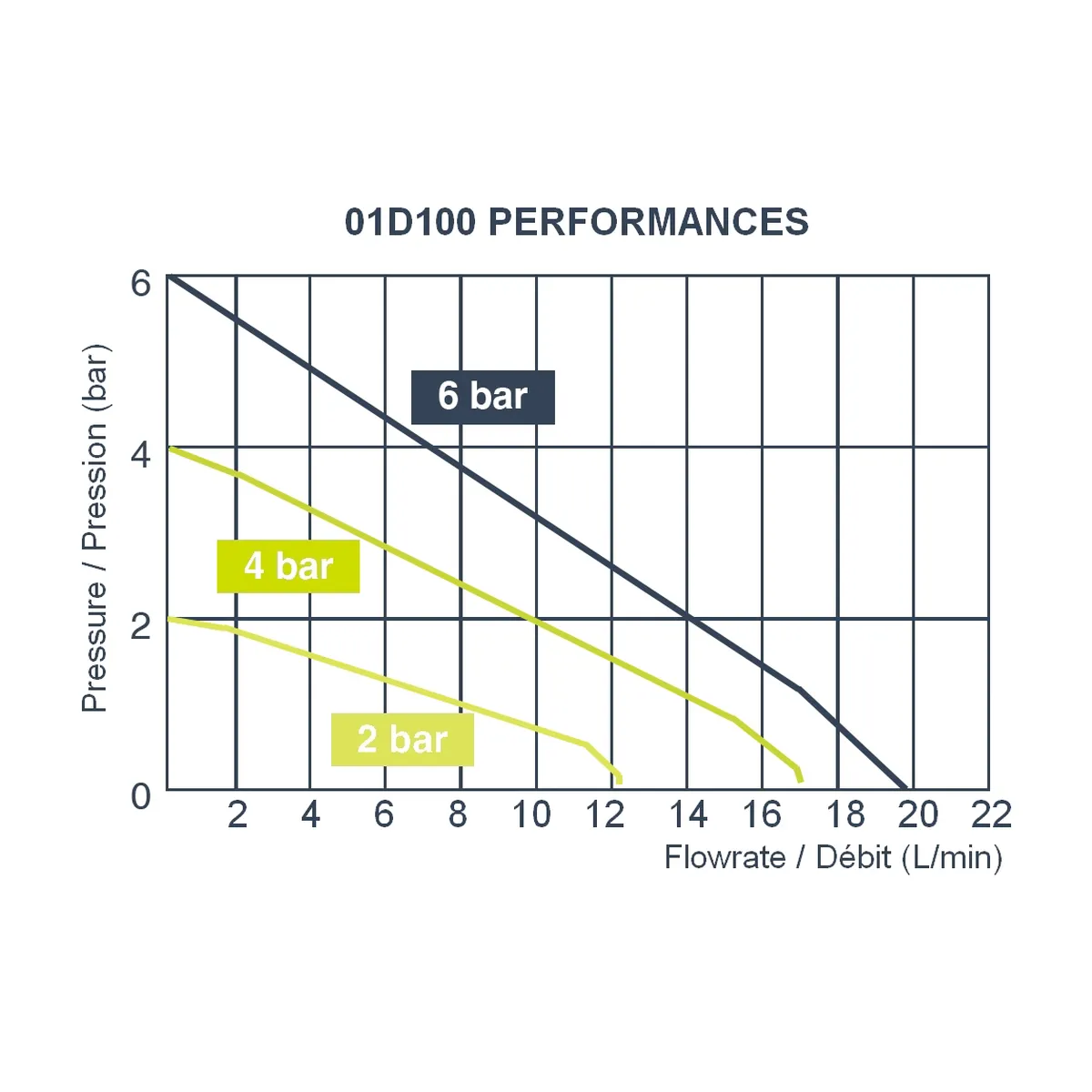

| Salida de fluido a 20 ciclos / min (gal/min) | 0.52 |
| Salida de fluido a 20 ciclos / min (l/min) | 2 |
| Salida de fluido a 60 ciclos / min (gal/min) | 1.58 |
| Salida de fluido a 60 ciclos / min (l/min) | 6 |
| Caudal libre (gal/min) | 5.2 |
| Caudal libre (l/min) | 20 |
| Número de ciclos por litro de productos | 10 |
| Desplazamiento de la bomba (cc/ciclo) | 100 |
| Desplazamiento de la bomba (in^3/ciclo) | 6.1 |
| Profundidad (in) | 7.5 |
| Profundidad (mm) | 190 |
| Altura (in) | 10.9 |
| Altura (mm) | 278 |
| Ancho/profundidad (in) | 8.7 |
| Ancho/profundidad (mm) | 220 |
| Presión máxima de material (bar) | 6 |
| Presión máxima de material (psi) | 87 |
| Relación de presión | 1/1 |
| Consumo de aire a 15 ciclos / min a 4 bar (60 psi) (cfm) | 0.78 |
| Consumo de aire a 15 ciclos / min a 4 bar (60 psi) (m3/h) | 1.32 |
| Peso (kg) | 3.6 |
| Peso (lbs) | 8 |
| Temperatura máxima (°C) | 50 |
| Temperatura máxima (°F) | 122 |
| Fuente de alimentación | Neumática |
| Conexión de entrada de aire | 8×10 |
| Puerto de entrada de material | F 1/2″ BSPP |
| Puerto de salida de material | F 3/8″ BSPP |
| Pasajes de fluido | SST, PP |
| Partes húmedas | Aluminio, polipropileno, PTFE, acero inoxidable 303 |
| Certificación | Ex II 2G EX h IIB T6 Gb X |
| Tipo de bomba | Diafragma de baja presión |
| Tecnología de bombeo | Diafragmas |
| Nivel sonoro (dbA) | 69 |
| Designación | Número de parte |
|---|---|
| 01D100 – solución configurada | 151762XXx |
| 01D100 FKM ROD 2REG/M REGPRO WM | 151762001 |
| 01D100 FKM 3REG REGPRO WM | 151762002 |
| 01D100 FKM ROD 3REG REGPRO WM | 151762003 |
| 01D100 FKM ROD 2REG TRIPOD | 151762004 |
| 01D100 FKM ROD 3REG REGPRO TRIPOD | 151762005 |
| 01D100 FKM ROD 2REG/M REGPRO TROLLEY | 151762006 |
| 01D100 FKM ROD 3REG REGPRO TROLLEY | 151762007 |
| 01D100 FKM ROD 2REG FILTER TRIPOD | 151762008 |
| Designación | Número de parte | Sello | Material del diafragma | Configuración | Accesorio de succión |
|---|---|---|---|---|---|
| 01D100E BOMBA DE DIAFRAGMA SOLA PU/EPDM | 144936400 | EPDM | PU | Sola | – |
| 01D100E BOMBA DE DIAFRAGMA SOLA PU/FKM | 144936600 | FKM | PU | Sola | – |
| 01D100 BOMBA DE DIAFRAGMA SOLA PTFE/EPDM | 144936300 | EPDM | PTFE | Sola | – |
| 01D100 BOMBA DE DIAFRAGMA SOLA PTFE/FKM | 144936550 | FKM | PTFE | Sola | – |
| Designación | Referencia |
|---|---|
| Soporte Essential | 151730130 |
| PLACA DE AIRE 2 REGULADORES (AIRE ATOM + FLUIDO) | 151751213 |
| PLACA DE AIRE 2 REGULADORES (MOTOR + AIRE ATOM) | 151751212 |
| Carrito de un solo poste | 151730140 |
| PLACA DE AIRE 3 REGULADORES AIRSPRAY | 151751206 |
| SUMINISTRO DE AIRE CON 1 REGULADOR | 151140080 |
| COPA DE GRAVEDAD DE 6L CON TUBO EN FORMA DE L | 151140250 |
| Caña de aspiración de acero inoxidable Ø23, tubo de inmersión de 1000 mm de longitud acodado (para bidones de 200 litros) M26x125 | 149596160 |
| Caña de aspiración de acero inoxidable Ø16 M26, tubo de inmersión de 1000 mm de longitud acodado (para bidones de 200 litros) | 149596060 |
| Caña de aspiración de acero inoxidable Ø23, tubo de inmersión acodado de 570 mm de longitud M26x125 | 149596150 |
| Racor de acero inoxidable M1/2 BSPT M 26X125 | 050102437 |
| Caña de aspiración de acero inoxidable Ø16 M26, tubo de inmersión de 570 mm de longitud acodado | 149596050 |
| SOPORTE DE MONTAJE EN PARED PARA BOMBA DE DIAFRAGMA | 144907070 |
