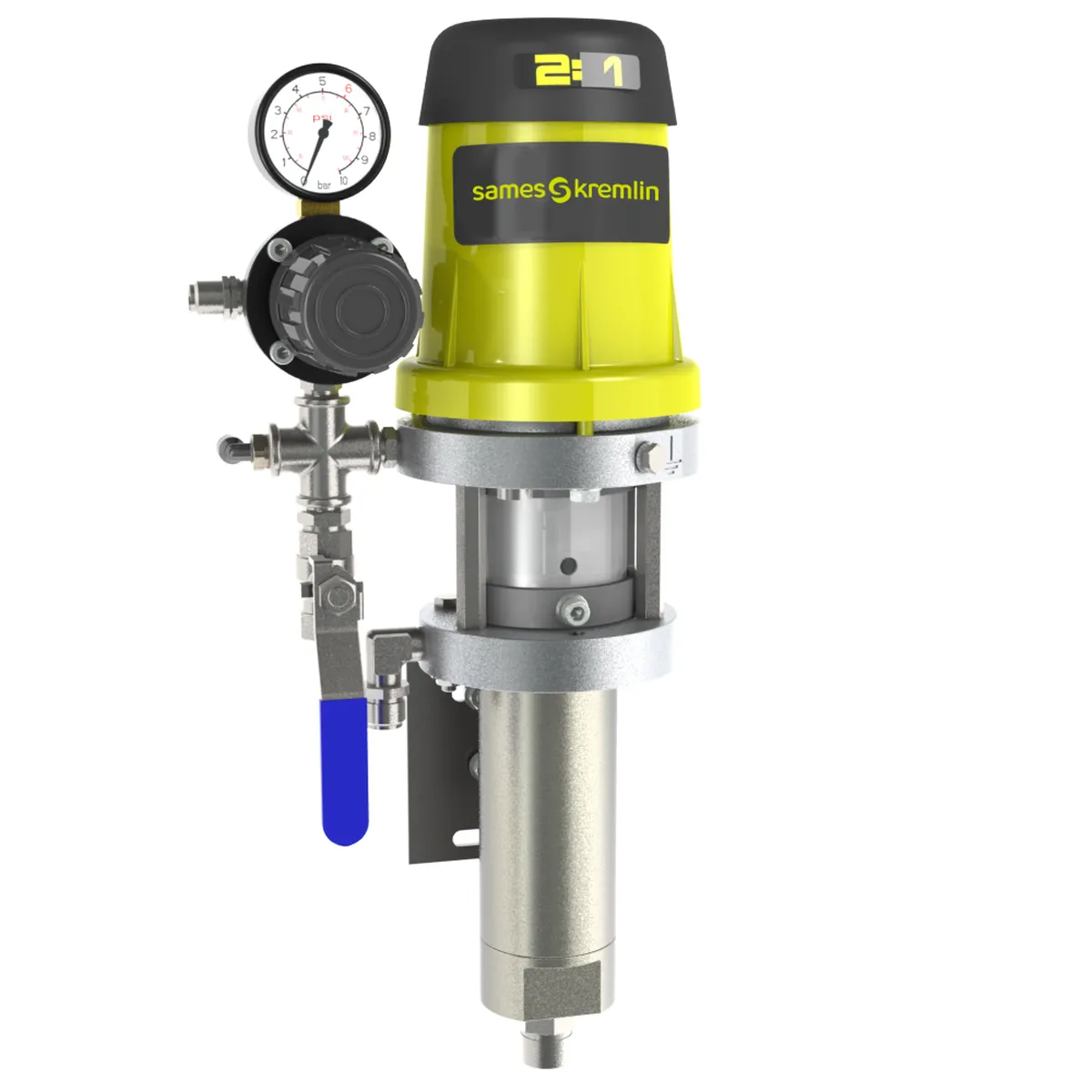

02C85
Bomba de pintura Airspray
Gracias a su diseño compacto, la bomba 02C85 reduce el desperdicio durante el lavado y los cambios rápidos de color. El diseño especial de la sección de fluido, combinado con los sellos GT, permite el cebado a muy baja presión para una amplia gama de viscosidades.
- ✓ Diseño compacto: fácil de integrar
- ✓ Mantenimiento y servicio simplificados
- ✓ Confiabilidad reforzada: sellos GT
Desempeño
♦ Acero inoxidable con tratamiento de cromo para una resistencia a la abrasión mejorada y baja fricción
♦ Motor de aire silencioso y equilibrado para un suministro constante
♦ Cebado/lavado fácil gracias al cebado de la bomba a muy baja presión de aire
♦ Motor de aire silencioso y equilibrado para un suministro constante
♦ Cebado/lavado fácil gracias al cebado de la bomba a muy baja presión de aire
Productividad
♦ Menor fricción
♦ Válvula de pie grande para manejar viscosidades de material de hasta 2,000 cPs
♦ Diseñada para eliminar zonas muertas: facilita el cebado y el lavado y evita cualquier pérdida de producto
♦ Válvula de pie grande para manejar viscosidades de material de hasta 2,000 cPs
♦ Diseñada para eliminar zonas muertas: facilita el cebado y el lavado y evita cualquier pérdida de producto
Sostenibilidad
♦ Motor de aire confiable: 45% menos piezas de repuesto que la competencia
♦ Sección de fluido optimizada: 50% menos piezas que la competencia
♦ Sección de fluido de acero inoxidable tratado: compatible con materiales base agua
♦ Construcción cerrada para protección contra el polvo y seguridad del operador
♦ Rendimiento óptimo de los sellos: empaquetadura GT superior cargada por resorte + sello de polifluido PTFEG
♦ Uso de un solo sello GT: sin mantenimiento de la empaquetadura de garganta y menor fricción
♦ Sección de fluido optimizada: 50% menos piezas que la competencia
♦ Sección de fluido de acero inoxidable tratado: compatible con materiales base agua
♦ Construcción cerrada para protección contra el polvo y seguridad del operador
♦ Rendimiento óptimo de los sellos: empaquetadura GT superior cargada por resorte + sello de polifluido PTFEG
♦ Uso de un solo sello GT: sin mantenimiento de la empaquetadura de garganta y menor fricción
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 0.45 |
| Salida de fluido a 20 ciclos / min (l/min) | 1.7 |
| Salida de fluido a 60 ciclos / min (gal/min) | 1.35 |
| Salida de fluido a 60 ciclos / min (l/min) | 5.1 |
| Caudal libre (gal/min) | 1.3 |
| Caudal libre (l/min) | 5.1 |
| Número de ciclos por litro de productos | 12 |
| Desplazamiento de la bomba (cc/ciclo) | 85 |
| Desplazamiento de la bomba (in^3/ciclo) | 5.18 |
| Profundidad (in) | 6.7 |
| Profundidad (mm) | 170 |
| Altura (in) | 16 |
| Altura (mm) | 410 |
| Ancho/profundidad (in) | 11 |
| Ancho/profundidad (mm) | 280 |
| Presión máxima de material (bar) | 10 |
| Presión máxima de material (psi) | 144.9 |
| Relación de presión | 2/1 |
| Peso (kg) | 5 |
| Peso (lbs) | 11 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de alimentación | Neumática |
| Conector de entrada de aire | F 3/8″ BSPP |
| Puerto de entrada de material | M 18×125 |
| Puerto de salida de material | M 3/8″ NPS |
| Partes húmedas | Aluminio, acero inoxidable 303, acero inoxidable al cromo duro |
| Certificación | II 2G Ex h IIA T3 Gb |
| Tipo de motor | Diferencial |
| Tipo de bomba | Bomba de copa con bolas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel de sonido (dbA) | 76 |
| Designación | Número de parte | Sello inferior | Material (MA) | Configuración | Sello de garganta | Regulador de aire presión de fluido | Regulador de aire de atomización | Accesorio de succión | Regulador adicional |
|---|---|---|---|---|---|---|---|---|---|
| 02C85 BOMBA SOLA | 144941000 | Poliacetal | Acero al carbono | Sola | GT | ||||
| 02C85 SST BOMBA SOLA | 144940000 | Poliacetal | Acero inoxidable | Sola | GT | ||||
| 02C85 MONTADA EN PARED | 151760200 | Poliacetal | Acero al carbono | Montada en pared | GT | Sí | Sí | Caña de succión ID 10 mm | |
| 02C85 SST MONTADA EN PARED | 151761200 | Poliacetal | Acero inoxidable | Montada en pared | GT | Sí | Sí | Caña de succión ID 10 mm | |
| 02C85 SST MONTADA EN PARED + REGULADORES | 151761400 | Poliacetal | Acero inoxidable | Montada en pared | GT | Sí | Sí | Sí |
| Designación | Número de parte |
|---|---|
| Varilla de succión SST D16 con conector 18×125 + colador | 049596020 |
| Carrito de un solo poste | 151730140 |
| Conector de acero inoxidable m 1/2 JIC h 3/8 nps | 050123306 |
| Equipo de aire común | 151760150 |
| Regulador manual con piloto integrado de gran paso | 155610060 |
| Soporte de bomba para montaje en pared | 051660002 |
| Varilla de succión – ID6 – Tambor 20L – F18x125 | 051665620 |
| Varilla de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Soporte Essential | 151730130 |
| Conjunto de conversión a carrito eje + ruedas | 144936561 |
