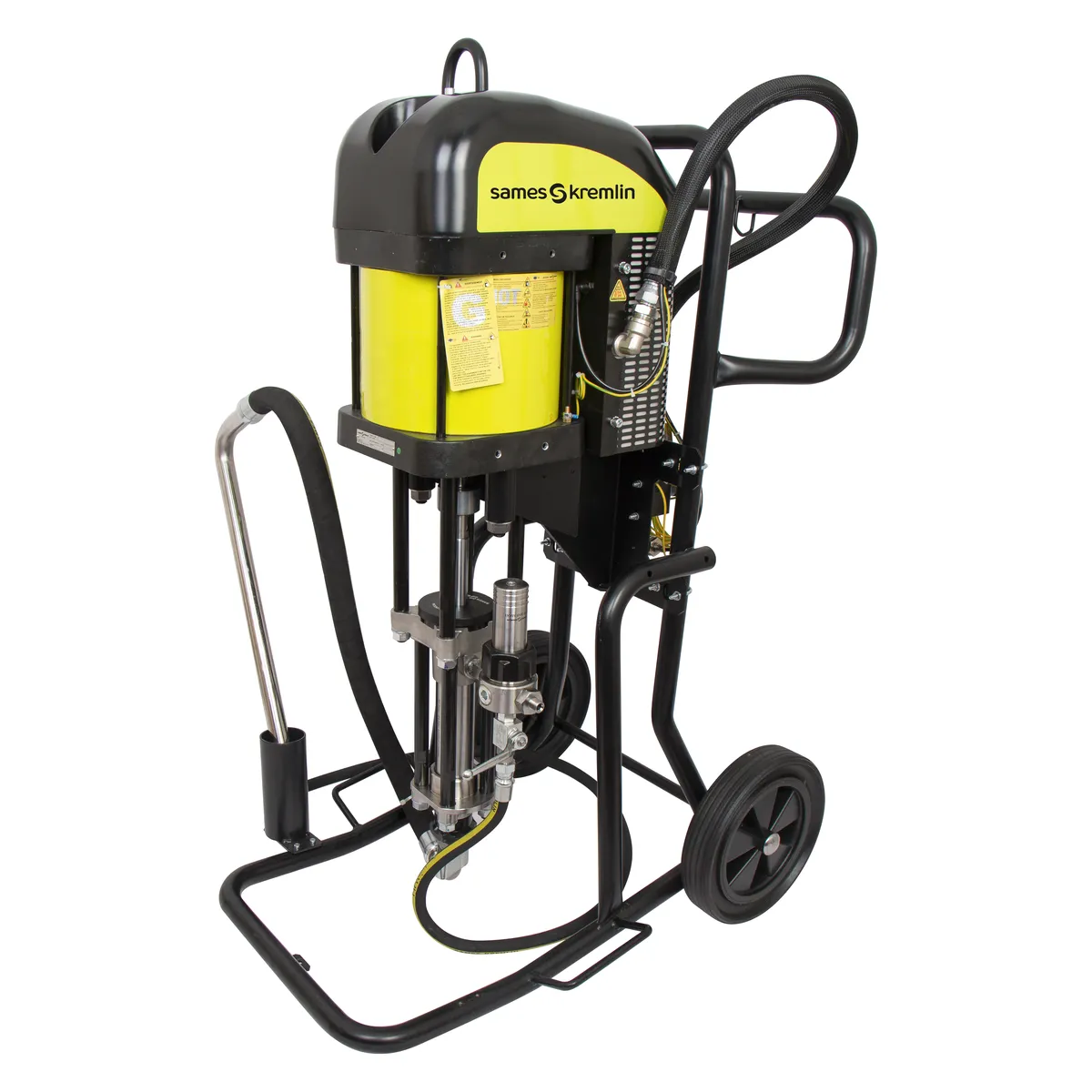

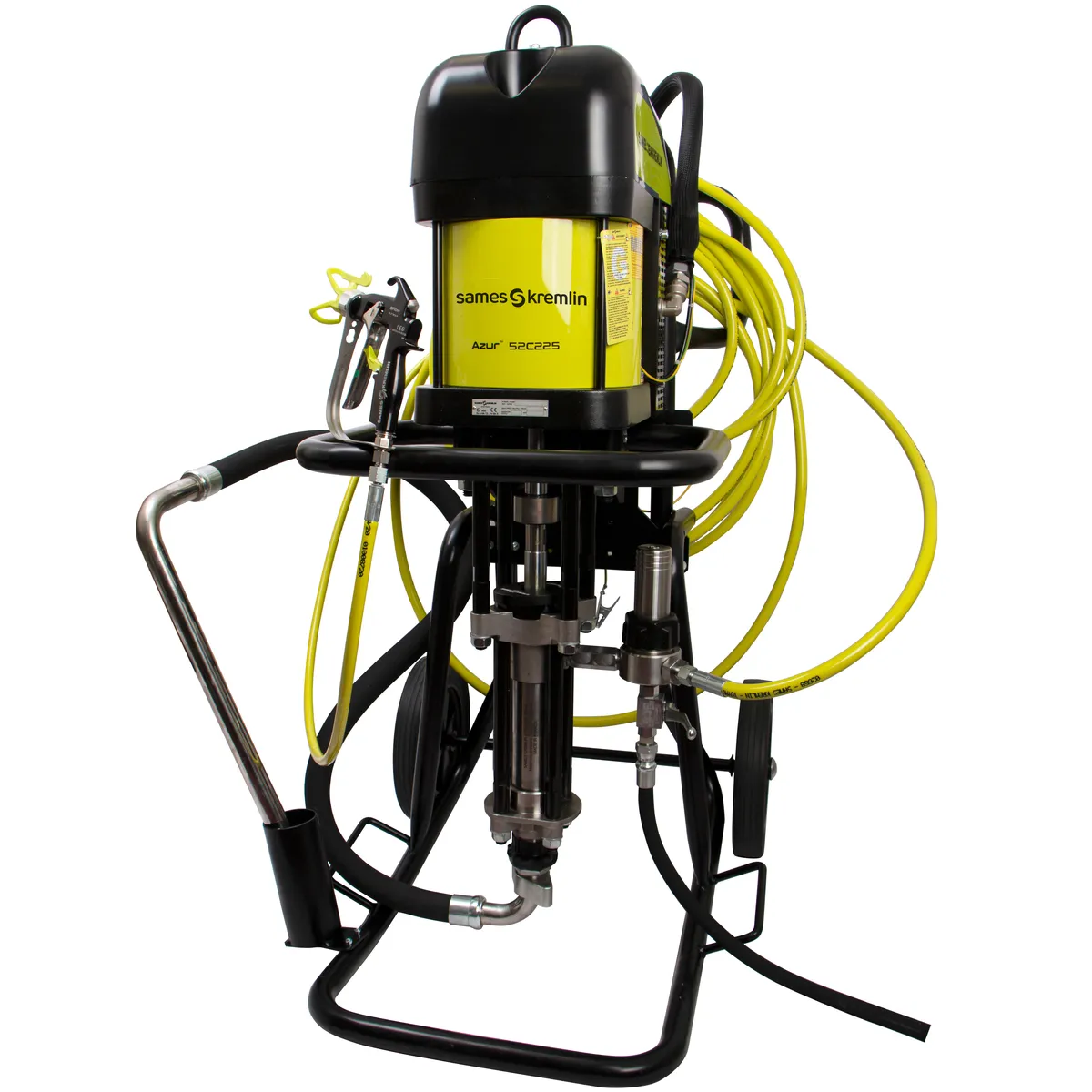

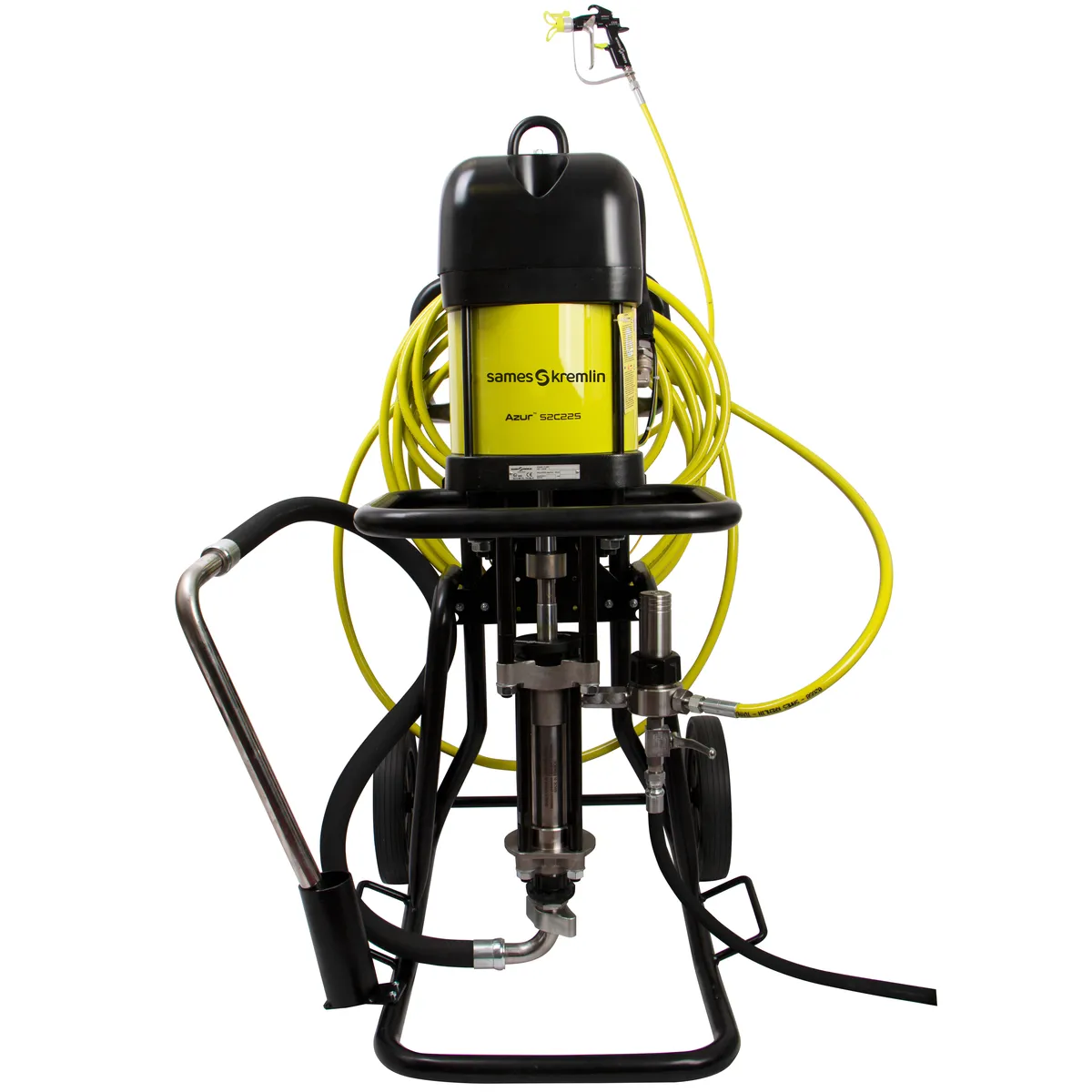

Azur 52C225
Bomba de pintura Airless
La gama Azur es la línea recomendada para el mercado de recubrimientos protectores. La bomba transferirá material sin comprometer la calidad de su acabado, ya sea que utilice pinturas de un solo componente, materiales 2K premezclados, materiales ricos en zinc u otros tipos de recubrimientos.
- ✓ Aplicaciones de recubrimientos protectores de alto acabado
- ✓ Diseñada para operar adecuadamente en entornos hostiles e intensivos
- ✓ Mantenimiento sencillo y cómoda de usar
Desempeño
1 Desempeño constante independientemente de las condiciones climáticas: formación potencial de hielo, alta humedad y temperaturas extremas.
2 Diseño de cambio rápido de la bomba para eliminar la pulsación durante la pulverización
3 Sección hidráulica SST de serie (no de acero al carbono) compatible con nuevos recubrimientos de base agua
3 Zonas muertas mínimas: Lavado eficiente y rápido (ideal para materiales 2K de vida útil limitada)
2 Diseño de cambio rápido de la bomba para eliminar la pulsación durante la pulverización
3 Sección hidráulica SST de serie (no de acero al carbono) compatible con nuevos recubrimientos de base agua
3 Zonas muertas mínimas: Lavado eficiente y rápido (ideal para materiales 2K de vida útil limitada)
Productividad
4 Conjunto de manguera de succión grande de 2 pulgadas para manejar viscosidades más altas hasta 30,000 cps (opcional)
5 Mínimo tiempo de inactividad: Fácil acceso a los sellos superiores, desmontaje rápido de la sección hidráulica y de la válvula de pie
6 Copa de lubricación protegida para prevenir la contaminación del material
7 Compartimento de almacenamiento para un acceso cómodo y sencillo a los accesorios
8 Tolva por gravedad cómoda y fácil de operar (opcional)
5 Mínimo tiempo de inactividad: Fácil acceso a los sellos superiores, desmontaje rápido de la sección hidráulica y de la válvula de pie
6 Copa de lubricación protegida para prevenir la contaminación del material
7 Compartimento de almacenamiento para un acceso cómodo y sencillo a los accesorios
8 Tolva por gravedad cómoda y fácil de operar (opcional)
Sustentabilidad
1 Reducción de la contaminación acústica gracias a un diseño mejorado del escape del motor neumático / silenciador
9 Diseño innovador de empaque de cuello con sellos de empaque en V autoajustables para una vida útil más prolongada (no se requiere ajuste manual de la prensaestopa)
♦ Diseñado con menos componentes para reducir el inventario y facilitar el mantenimiento
9 Diseño innovador de empaque de cuello con sellos de empaque en V autoajustables para una vida útil más prolongada (no se requiere ajuste manual de la prensaestopa)
♦ Diseñado con menos componentes para reducir el inventario y facilitar el mantenimiento
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 6 |
| Presión de aire máxima (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 1.2 |
| Salida de fluido a 20 ciclos / min (l/min) | 4.5 |
| Salida de fluido a 60 ciclos / min (gal/min) | 3.5 |
| Salida de fluido a 60 ciclos / min (l/min) | 13.5 |
| Caudal libre (gal/min) | 3.5 |
| Caudal libre (l/min) | 13.5 |
| Número de ciclos por litro de producto | 4 |
| Desplazamiento de la bomba (cc/ciclo) | 225 |
| Desplazamiento de la bomba (in^3/ciclo) | 13.7 |
| Profundidad (in) | 17 |
| Profundidad (mm) | 425 |
| Altura (in) | 44.5 |
| Altura (mm) | 1132 |
| Ancho/profundidad (in) | 12.5 |
| Ancho/profundidad (mm) | 317 |
| Presión máxima de material (bar) | 312 |
| Presión máxima de material (psi) | 4524 |
| Relación de presión | 52/1 |
| Consumo de aire (m3/h) | 126 |
| Peso (kg) | 60 |
| Peso (lbs) | 133 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de energía | Neumática |
| Racor de entrada de aire | M 3/4″ BSP |
| Puerto de entrada de material | M 1″ 1/4 G |
| Puerto de salida de material | M3/8″ NPSM / F 3/4″ BSP |
| Partes en contacto con el producto | Acero inoxidable con cromo duro, polietileno, acero inoxidable 303, carburo de tungsteno |
| Certificación | II2G Ex h IIA T2…T4 Gb X |
| Tipo de motor | Tipo de interruptor |
| Tipo de bomba | Bomba de copa con bolas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel de sonido (dbA) | 77.5 |
| Designación | Número de parte | Pistola de pulverización | Boquilla | Longitud de mangueras (in) | Longitud de mangueras (mm) | Regulador de aire | Accesorio de succión | Conector giratorio | Manguera látigo (ft) | Manguera látigo (m) |
|---|---|---|---|---|---|---|---|---|---|---|
| PACK AZUR™ 52C225 SST MOB SUC 30L FILT 15+1.6M+SFLOW | 3522253111525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Caña de succión 1″ | Sí | 5.2 | 1.6 |
| PACK AZUR™ 52C225 SST MOB HOP FILT 15+1.6M+SFLOW | 3522253411525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Tolva de 20L | Sí | 5.2 | 1.6 |
| PACK AZUR™ 52C225 SST MOB SUC 30L PRIM 15+1.6M+SFLOW | 3522253171525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Caña de succión 1″ | Sí | 5.2 | 1.6 |
| PACK AZUR™ 52C225 PE/LE SST MOB HOP FILT 15+1.6M+SFLOW | 3522254411525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Tolva de 20L | Sí | 5.2 | 1.6 |
| AZUR 52C225 PE/PTFE SST MOB SUC FILT 15+1.6M+SFLOW UNIV7/8 | 3522253111526 | Sflow™ 470 Universal | 519 (14-13) | 590 | 15 | Sí | Caña de succión 1″ | Sí | 5.2 | 1.6 |
| AZUR 52C225 PE/LEAT SST MOB HOP FILT 15+1.6M+SFLOW UNIV 7/8 | 3522254411526 | Sflow™ 470 Universal | 519 (14-13) | 590 | 15 | Sí | Tolva de 20L | Sí | 5.2 | 1.6 |
| AZUR 52C225 PE/PTFE SST MOB HOP FILT 15+1.6M+SFLOW UNIV 7/8 | 3522253411526 | Sflow™ 470 Universal | 519 (14-13) | 590 | 15 | Sí | Tolva de 20L | Sí | 5.2 | 1.6 |
| Designación | Número de parte | Entrada de material | Tamaño del tambor (L) | Sello | Regulador de aire de presión de fluido | Varilla de drenaje | Filtro de salida de la bomba | Configuración | Accesorio de succión | Tipo de sello |
|---|---|---|---|---|---|---|---|---|---|---|
| BOMBA AZUR™ 52C225 W/M SST PE/PTFE SUC200L AIR FILT | 64350225135111 | M 1″ 1/4 BSPP | 200L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Montaje en pared | Varilla de succión DI 23 mm | Chevron |
| BOMBA AZUR™ 52C225 MOB SST PE/PTFE SUC 30L AIR FILT | 64350225131115 | M 1″ 1/4 BSPP | 20-40L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Carretilla | Varilla de succión DI 23 mm | Chevron |
| BOMBA AZUR™ 52C225 MOB SST PE/PTFE HOP AIR FILT | 64350225134115 | M 1″ 1/4 BSPP | 20L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Carretilla | Tolva de 20 L | Chevron |
| BOMBA AZUR™ 52C225 W/M SST PE/PTFE SUC200L AIR W/O FIL | 64350225135101 | M 1″ 1/4 BSPP | 200L | #3 – UHMWPE/PTFE | Sí | Montaje en pared | Varilla de succión DI 23 mm | Chevron | ||
| BOMBA AZUR™ 52C225 SST PE/PTFE W/O FIL | 64350225130000 | M 1″ 1/4 BSPP | #3 – UHMWPE/PTFE | Básica | Chevron | |||||
| BOMBA AZUR™ 52C225 W/M SST PE/PTFE SUC 30L AIR W/O FIL | 64350225131101 | M 1″ 1/4 BSPP | 20-40L | #3 – UHMWPE/PTFE | Sí | Montaje en pared | Varilla de succión DI 23 mm | Chevron |
| Designación | Número de parte |
|---|---|
| GAMA DE CALENTADORES MAGMA | 1561600XX |
| BOQUILLA REVERSIBLE TIPTOP AIRLESS CALIBRE XXXX | 00040XXXX |
| GAMA DE MANGUERAS DE POLIAMIDA 350B CON CONEXIONES NPSM | 050350X0X |
| KIT DE 2da PISTOLA (SFLOW™, MANGUERA, LÁTIGO Y CONEXIONES) | 151590016 |
| MANGUERA DE SUCCIÓN 1″1/4 L=600M | 149597200 |
| CONJUNTO DE CEBADO PARA BOMBAS 52C225 Y 72C160 | 151590012 |
| FILTRO SST 500 BARES I-M3/4″,O1-M3/8 NPSM,O2=TAPÓN-SIN MALLA | 155581456 |
| CARRITO PARA USO PESADO PARA BOMBAS AZUR 52C225 O 72C160 | 151590700 |
| DEPÓSITO DE GRAVEDAD DE 20L PARA BOMBAS AIRLESS AZUR 52C225 Y 72C160 | 125010000 |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airless
¿Qué es la pulverización Airless?
La tecnología Airless pulveriza pintura a alta presión para garantizar una cobertura rápida y eficiente, lo que la hace ideal para grandes superficies.
¿Cuáles son los beneficios de la tecnología Airless?
Airless es el sistema de pintura más sencillo, ya que requiere ajustes mínimos. Proporciona una aplicación rápida y puede cubrir grandes áreas con rapidez.
¿Cuándo debo utilizar la pulverización Airless?
Airless es perfecto para proyectos a gran escala, como la pintura de paredes o la protección anticorrosiva de estructuras metálicas.
