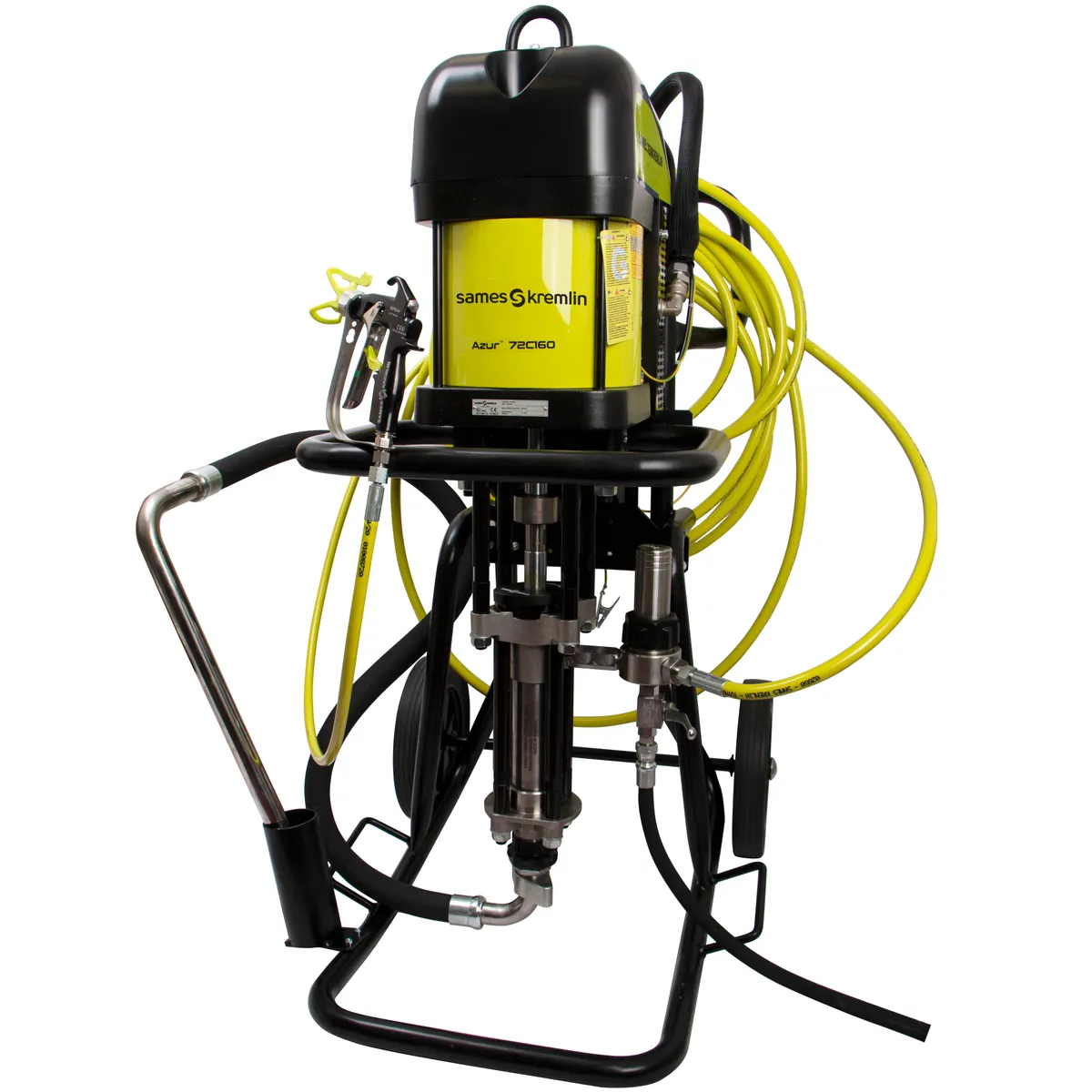

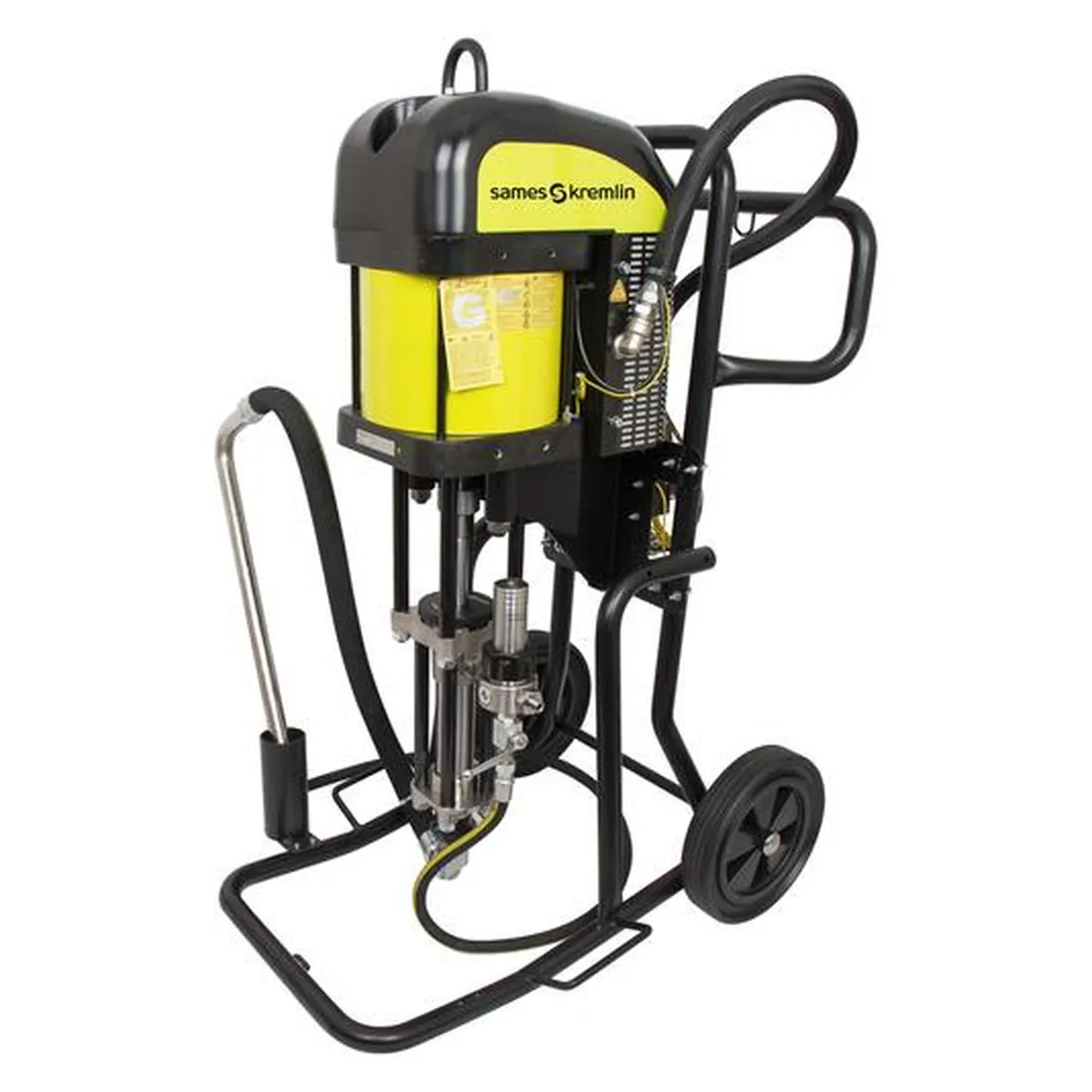

Azur 72C160
Bomba de pintura Airless
La gama Azur es la línea recomendada para el mercado de recubrimientos protectores. La bomba transferirá material sin comprometer la calidad de su acabado, ya sea que utilice pinturas de un solo componente, materiales 2K premezclados, materiales ricos en zinc u otros tipos de recubrimientos.
- ✓ Aplicaciones de recubrimientos protectores de alto acabado
- ✓ Diseñada para operar adecuadamente en entornos hostiles e intensivos
- ✓ Mantenimiento sencillo y cómoda de usar
Desempeño
1 Desempeño constante en cualquier condición climática: posible formación de hielo, alta humedad y temperaturas extremas
2 Diseño de cambio rápido de bomba para eliminar la pulsación durante la pulverización
3 Sección hidráulica de SST de serie (no de acero al carbono) compatible con los nuevos recubrimientos de base agua
3 Zonas muertas mínimas: Lavado eficiente y rápido (ideal para materiales 2K mezclados en el depósito)
2 Diseño de cambio rápido de bomba para eliminar la pulsación durante la pulverización
3 Sección hidráulica de SST de serie (no de acero al carbono) compatible con los nuevos recubrimientos de base agua
3 Zonas muertas mínimas: Lavado eficiente y rápido (ideal para materiales 2K mezclados en el depósito)
Productividad
4 Conjunto de manguera de succión grande de 2 pulg para manejar viscosidades más altas hasta 30,000 cps (opcional)
5 Tiempo de inactividad mínimo con desmontaje rápido de la sección hidráulica y la válvula de pie, y fácil acceso al sello superior
6 Copa de lubricación protegida para evitar la contaminación del material
7 Compartimento de almacenamiento para un acceso cómodo y fácil a los accesorios
8 Depósito de gravedad fácil de operar y conveniente (opcional)
5 Tiempo de inactividad mínimo con desmontaje rápido de la sección hidráulica y la válvula de pie, y fácil acceso al sello superior
6 Copa de lubricación protegida para evitar la contaminación del material
7 Compartimento de almacenamiento para un acceso cómodo y fácil a los accesorios
8 Depósito de gravedad fácil de operar y conveniente (opcional)
Sustentabilidad
1 Contaminación acústica reducida gracias al diseño mejorado del escape/silenciador del motor de aire
9 Diseño innovador de empaquetadura de garganta con sellos en V autoajustables para una vida útil más larga (no se requiere ajuste manual de la prensaestopas)
♦ Diseñado con menos componentes para un menor inventario y un mantenimiento sencillo.
9 Diseño innovador de empaquetadura de garganta con sellos en V autoajustables para una vida útil más larga (no se requiere ajuste manual de la prensaestopas)
♦ Diseñado con menos componentes para un menor inventario y un mantenimiento sencillo.
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Caudal de fluido a 20 ciclos / min (gal/min) | 0.84 |
| Caudal de fluido a 20 ciclos / min (l/min) | 3.2 |
| Caudal de fluido a 60 ciclos / min (gal/min) | 2.5 |
| Caudal de fluido a 60 ciclos / min (l/min) | 9.6 |
| Caudal libre (gal/min) | 2.5 |
| Caudal libre (l/min) | 9.6 |
| Número de ciclos por litro de productos | 6 |
| Desplazamiento de la bomba (cc/ciclo) | 160 |
| Desplazamiento de la bomba (in^3/ciclo) | 9.8 |
| Profundidad (in) | 16.7 |
| Profundidad (mm) | 425 |
| Altura (in) | 44.5 |
| Altura (mm) | 1132 |
| Ancho/profundidad (in) | 12.5 |
| Ancho/profundidad (mm) | 317 |
| Presión máxima de material (bar) | 432 |
| Presión máxima de material (psi) | 6264 |
| Relación de presión | 72/1 |
| Consumo de aire (m3/h) | 124 |
| Peso (kg) | 60.4 |
| Peso (lbs) | 133 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de alimentación | Neumática |
| Racor de entrada de aire | M 3/4″ BSP |
| Puerto de entrada de material | M 1 1/4″ G |
| Puerto de salida de material | M3/8″ NPSM / F 3/4″ BSP |
| Partes en contacto con el producto | Acero inoxidable con cromo duro, polietileno, acero inoxidable 303, carburo de tungsteno |
| Certificación | II2G Ex h IIA T2…T4 Gb X |
| Tipo de motor | Tipo de conmutador |
| Tipo de bomba | Bomba de copa con esferas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel sonoro (dbA) | 77.2 |
| Designación | Número de parte | Pistola de pulverización | Boquilla | Longitud de mangueras (pulg) | Longitud de mangueras (mm) | Regulador de aire | Accesorio de succión | Conexión giratoria | Manguera látigo (ft) | Manguera látigo (m) |
|---|---|---|---|---|---|---|---|---|---|---|
| PACK AZUR™ 72C160 SST MOB SUC 30L FILT 15+1.6M+SFLOW | 3721603111525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Caña de succión DI 23 mm | Sí | 5.2 | 1.6 |
| PACK AZUR™ 72C160 SST MOB HOP FILT 15+1.6M+SFLOW | 3721603411525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Tolva de 20L | Sí | 5.2 | 1.6 |
| PACK AZUR™ 72C160 SST MOB SUC 30L PRIM 15+1.6M+SFLOW | 3721603171525 | Sflow™ 470 Standard | 519 (14-13) | 590 | 15 | Sí | Caña de succión DI 23 mm | Sí | 5.2 | 1.6 |
| AZUR 72C160 PE/PTFE SST MOB SUC FILT 15+1.6M+SFLOW UNIV7/8 | 3721603111526 | Sflow™ 470 Universal | 519 (14-13) | 590 | 15 | Caña de succión 1″ | Sí | 5.2 | 1.6 | |
| AZUR 72C160 PE/PTFE SST MOB HOP FILT 15+1.6M+SFLOW UNIV7/8 | 3721603411526 | Sflow™ 470 Universal | 519 (14-13) | 590 | 15 | Sí | Tolva de 20L | Sí | 5.2 | 1.6 |
| Designación | Número de parte | Entrada de material | Tamaño del tambor (L) | Sello | Regulador de aire de presión de fluido | Varilla de drenaje | Filtro de salida de la bomba | Configuración | Accesorio de succión | Tipo de sello |
|---|---|---|---|---|---|---|---|---|---|---|
| PUMP AZUR™ 72C160 W/M SST PE/PTFE SUC200L AIR FILT | 64350160135111 | M 1″ 1/4 BSPP | 200L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Montaje en pared | Varilla de succión DI 23 mm | Chevron |
| PUMP AZUR™ 72C160 MOB SST PE/PTFE SUC 30L AIR FILT | 64350160131115 | M 1″ 1/4 BSPP | 20-40L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Carrito | Varilla de succión DI 23 mm | Chevron |
| PUMP AZUR™ 72C160 W/M SST PE/PTFE SUC 30L AIR FILT | 64350160131111 | M 1″ 1/4 BSPP | 20-40L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Montaje en pared | Varilla de succión DI 23 mm | Chevron |
| PUMP AZUR™ 72C160 SST PE/PTFE W/O FIL | 64350160130000 | M 1″ 1/4 BSPP | #3 – UHMWPE/PTFE | Básica | – | Chevron | ||||
| PUMP AZUR™ 72C160 W/M SST PE/PTFE SUC 30L AIR W/O FIL | 64350160131101 | M 1″ 1/4 BSPP | 20-40L | #3 – UHMWPE/PTFE | Sí | Montaje en pared | Varilla de succión DI 23 mm | Chevron | ||
| PUMP AZUR™ 72C160 MOB SST PE/PTFE HOP AIR FILT | 64350160134115 | M 1″ 1/4 BSPP | 20L | #3 – UHMWPE/PTFE | Sí | Sí | Sí | Carrito | Tolva de 20L | Chevron |
| Designación | Número de parte |
|---|---|
| GAMA DE MANGUERAS DE POLIAMIDA 500B CON CONEXIONES NPSM | 050500X0X |
| BOQUILLA REVERSIBLE TIPTOP AIRLESS CALIBRE XXXX | 00040XXXX |
| GAMA DE CALENTADORES MAGMA | 1561600XX |
| GAMA DE MANGUERAS DE PTFE 500B CON CONEXIONES NPSM | 050500X5X |
| KIT PARA 2DA PISTOLA (SFLOW™, MANGUERA, LÁTIGO Y CONEXIONES) | 151590016 |
| MANGUERA DE SUCCIÓN 1″1/4 L=600M | 149597200 |
| CONJUNTO DE CEBADO PARA BOMBAS 52C225 Y 72C160 | 151590012 |
| FILTRO SST 500 BARES I-M3/4″,O1-M3/8 NPSM,O2=TAPÓN SIN MALLA | 155581456 |
| CARRITO PARA TRABAJO PESADO PARA BOMBAS AZUR 52C225 O 72C160 | 151590700 |
| TOLVA DE GRAVEDAD DE 20L PARA BOMBAS AZUR AIRLESS 52C225 Y 72C160 | 125010000 |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airless
¿Qué es la pulverización Airless?
La tecnología Airless pulveriza pintura a alta presión para garantizar una cobertura rápida y eficiente, lo que la hace ideal para grandes superficies.
¿Cuáles son los beneficios de la tecnología Airless?
Airless es el sistema de pintura más sencillo, ya que requiere ajustes mínimos. Proporciona una aplicación rápida y puede cubrir grandes áreas con rapidez.
¿Cuándo debo utilizar la pulverización Airless?

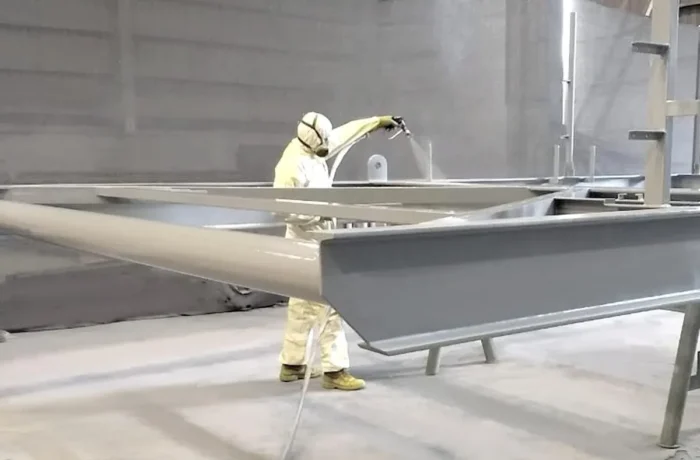

Airless es perfecto para proyectos a gran escala, como la pintura de paredes o la protección anticorrosiva de estructuras metálicas.
