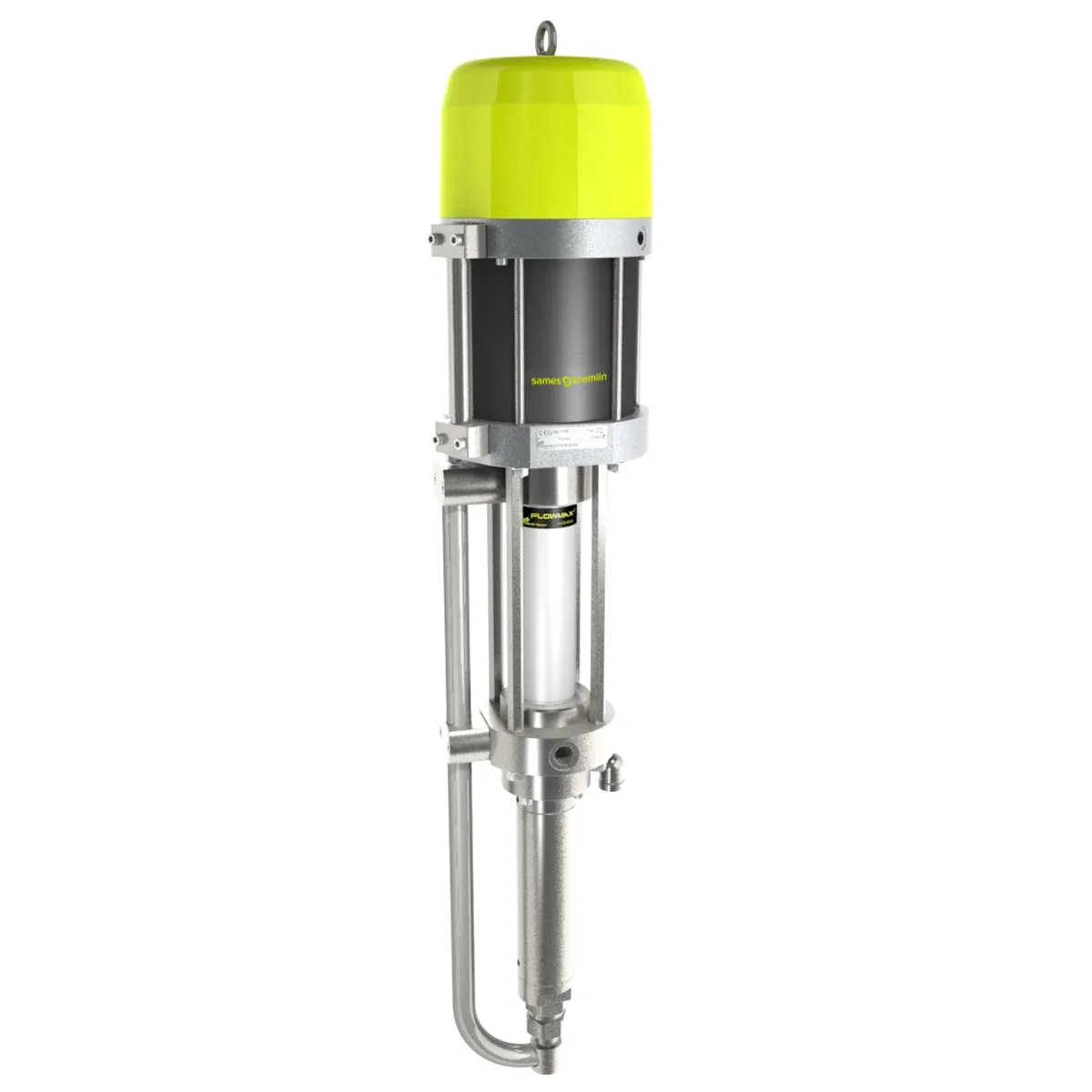

16F240
Bomba de pintura Flowmax®
La bomba 16F240 Airmix® está diseñada para bombear grandes cantidades de material. La versión Turbo evita la formación de hielo en operaciones continuas.
- ✓ Válvulas de cambio de aire para trabajo pesado
- ✓ Utilizada para circulación y/o múltiples pistolas
- ✓ Amplia selección de sellos y materiales de empaque (GT, PU, UHMW…)
Desempeño
♦ Alto rendimiento para alimentar varias pistolas en circulación
♦ Alta potencia de succión para materiales de hasta 4,000 cps
♦ Motor de aire Turbo disponible para uso continuo 24/7
♦ Alta potencia de succión para materiales de hasta 4,000 cps
♦ Motor de aire Turbo disponible para uso continuo 24/7
Productividad
♦ Tecnología de fuelles Flowmax®: sellado total y libre de polvo, sin copa de lubricante
♦ Ideal para catalizadores sensibles a la humedad
♦ Ideal para catalizadores sensibles a la humedad
Sostenibilidad
♦ Pistón y cilindro de triple cromo, bola de acero inoxidable y asiento de carburo para un uso a largo plazo
♦ Diseño elegante con piezas mínimas. El sistema de inversión proporciona un cambio rápido para una entrega constante de material
♦ Vida útil del fuelle de 10,000,000 de ciclos: hasta 8 años
♦ Diseño elegante con piezas mínimas. El sistema de inversión proporciona un cambio rápido para una entrega constante de material
♦ Vida útil del fuelle de 10,000,000 de ciclos: hasta 8 años
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 6 |
| Presión de aire máxima (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 1.27 |
| Salida de fluido a 20 ciclos / min (l/min) | 4.8 |
| Salida de fluido a 60 ciclos / min (gal/min) | 3.8 |
| Salida de fluido a 60 ciclos / min (l/min) | 14.4 |
| Caudal libre (gal/min) | 3.8 |
| Caudal libre (l/min) | 14.4 |
| Número de ciclos por litro de productos | 4 |
| Desplazamiento de la bomba (cc/ciclo) | 240 |
| Desplazamiento de la bomba (in^3/ciclo) | 14.64 |
| Profundidad (in) | 10.6 |
| Profundidad (mm) | 270 |
| Altura (in) | 41 |
| Altura (mm) | 1050 |
| Ancho/profundidad (in) | 15.7 |
| Ancho/profundidad (mm) | 400 |
| Presión de material máxima (bar) | 96 |
| Presión de material máxima (psi) | 1392 |
| Relación de presión | 16/1 |
| Consumo de aire (cfm) | 24.1 |
| Consumo de aire (m3/h) | 41.5 |
| Peso (kg) | 32 |
| Peso (lbs) | 70.5 |
| Temperatura máxima (°C) | 50 |
| Temperatura máxima (°F) | 131 |
| Fuente de energía | Neumática |
| Racor de entrada de aire | F3/4″ BSPP |
| Puerto de entrada de material | M 26 x 125 |
| Puerto de salida de material | M 1/2″ JIC |
| Partes en contacto con el producto | Acero inoxidable con cromo duro, Polietileno, Acero inoxidable 303, Carburo de tungsteno |
| Certificación | CE II 2 G T3 |
| Tipo de motor | Bloque inversor mecánico |
| Tipo de bomba | Flowmax |
| Tecnología de bombeo | Flowmax |
| Nivel de sonido (dbA) | 76 |
| Designación | Número de parte | Sello inferior | Motor | Configuración | Accesorio de succión | Sello de garganta | Regulador de aire presión de fluido | Varilla de drenaje | Filtro de salida de la bomba |
|---|---|---|---|---|---|---|---|---|---|
| BOMBA AIRMIX 16F240 FLOWMAX BARE | 151793000 | Sello de copa (UHMWPE) | Estándar | Sola | – | GT | |||
| BOMBA AIRMIX 16F240 FLOWMAX MURAL SIN FILTRO SIN SUCCIÓN | 151793100 | Sello de copa (UHMWPE) | Estándar | Montaje en pared | – | GT | Sí | ||
| BOMBA AIRMIX 16F240 FLOWMAX MURAL CON FILTRO, SUCCIÓN DIÁM 25 | 151793200 | Sello de copa (UHMWPE) | Estándar | Montaje en pared | Varilla de succión DI 23 mm | GT | Sí | Sí | Sí |
| BOMBA AIRMIX 16F240 FLOWMAX SELLOS PU, MURAL, FILTRO, SUCCIÓN D25 | 151793260 | PU | Estándar | Montaje en pared | Varilla de succión DI 23 mm | PU | Sí | Sí | Sí |
| BOMBA AIRMIX 16F240 FLOWMAX CARRITO CON FILTRO, SUCCIÓN D25 | 151793400 | Sello de copa (UHMWPE) | Estándar | Carrito | Varilla de succión DI 23 mm | GT | Sí | Sí | Sí |
| BOMBA AIRMIX 16F240 TURBO FLOWMAX MURAL SIN FILTRO SIN SUCCIÓN | 151796100 | Sello de copa (UHMWPE) | Turbo | Montaje en pared | – | GT | Sí | ||
| BOMBA AIRMIX 16F240 TURBO FLOWMAX MURAL CON FILTRO, SUCCIÓN DIÁM 25 | 151796200 | Sello de copa (UHMWPE) | Turbo | Montaje en pared | Varilla de succión DI 23 mm | GT | Sí | Sí | Sí |
| BOMBA AIRMIX 16F240 TURBO SELLOS PU, MURAL, FILTRO, SUCCIÓN D25 | 151796260 | PU | Turbo | Montaje en pared | Varilla de succión DI 23 mm | PU | Sí | Sí | Sí |
| Designación | Número de parte |
|---|---|
| Placa de montaje de bomba con correas | 056100199 |
| Carrito de dos postes sin placa | 051221000 |
| Caña de succión de acero inoxidable Ø23 longitud del tubo de inmersión acodada 570 mm M26x125 | 149596150 |
| Caña de succión de acero inoxidable Ø23 longitud del tubo de inmersión 1000 mm acodada (para tambores de 200 litros) M26x125 | 149596160 |
| Caña de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Filtro de fluido 3/8 Malla 6 | 155580300 |
| Manguito de acero inoxidable L70MM – MM 3/8″ NPT | 055580301 |
| Reductor de acero inoxidable M1/2″ F3/8″ | 905210203 |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
