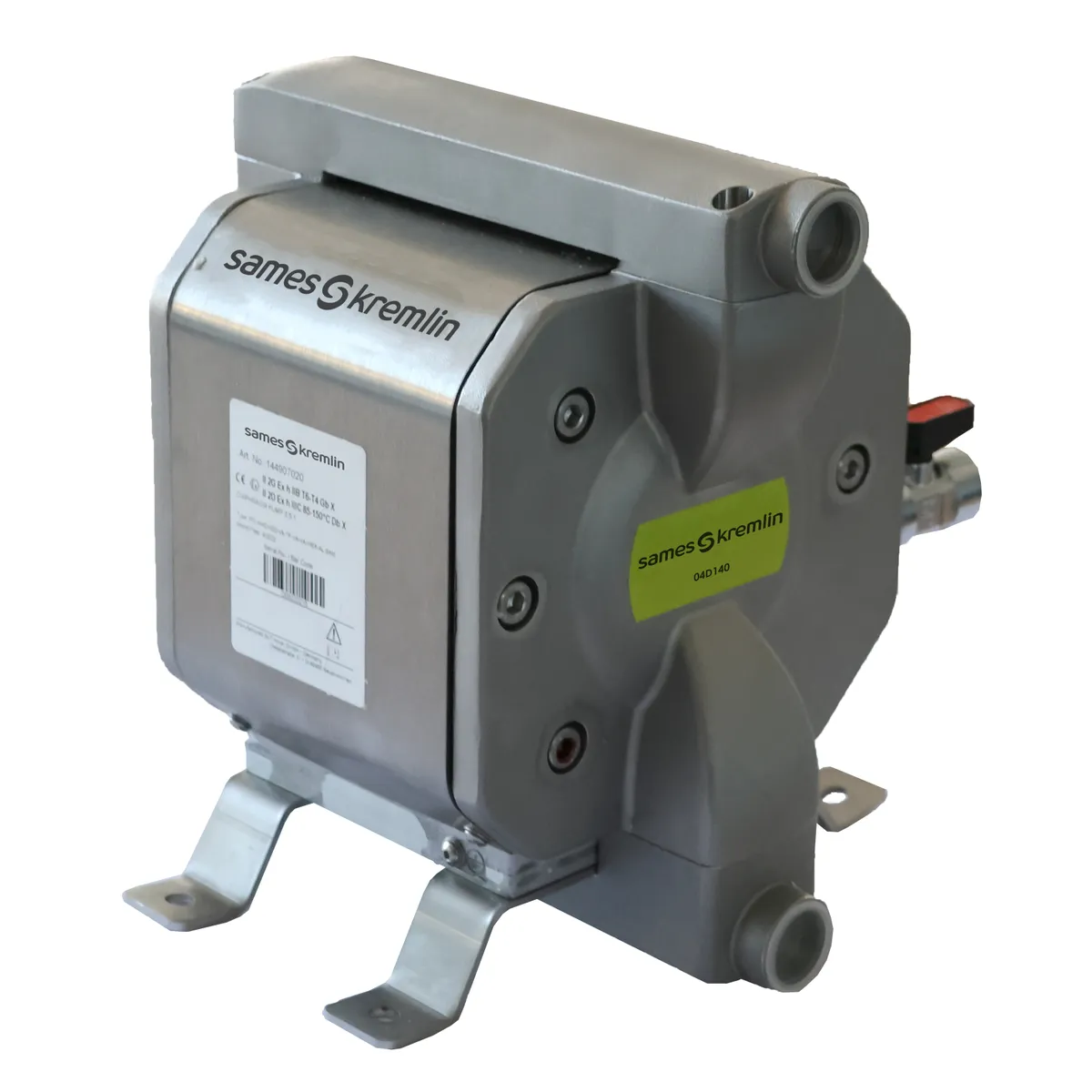

04D140
Bomba de diafragma
La bomba neumática de doble diafragma con refuerzo de presión 04D140 se ha utilizado con éxito para alimentar líneas de pintura pequeñas y medianas.
- ✓ Mínima pulsación con principio de carrera cortaMaximización de la vida útil
- ✓ Costos mínimos de operación y mantenimiento

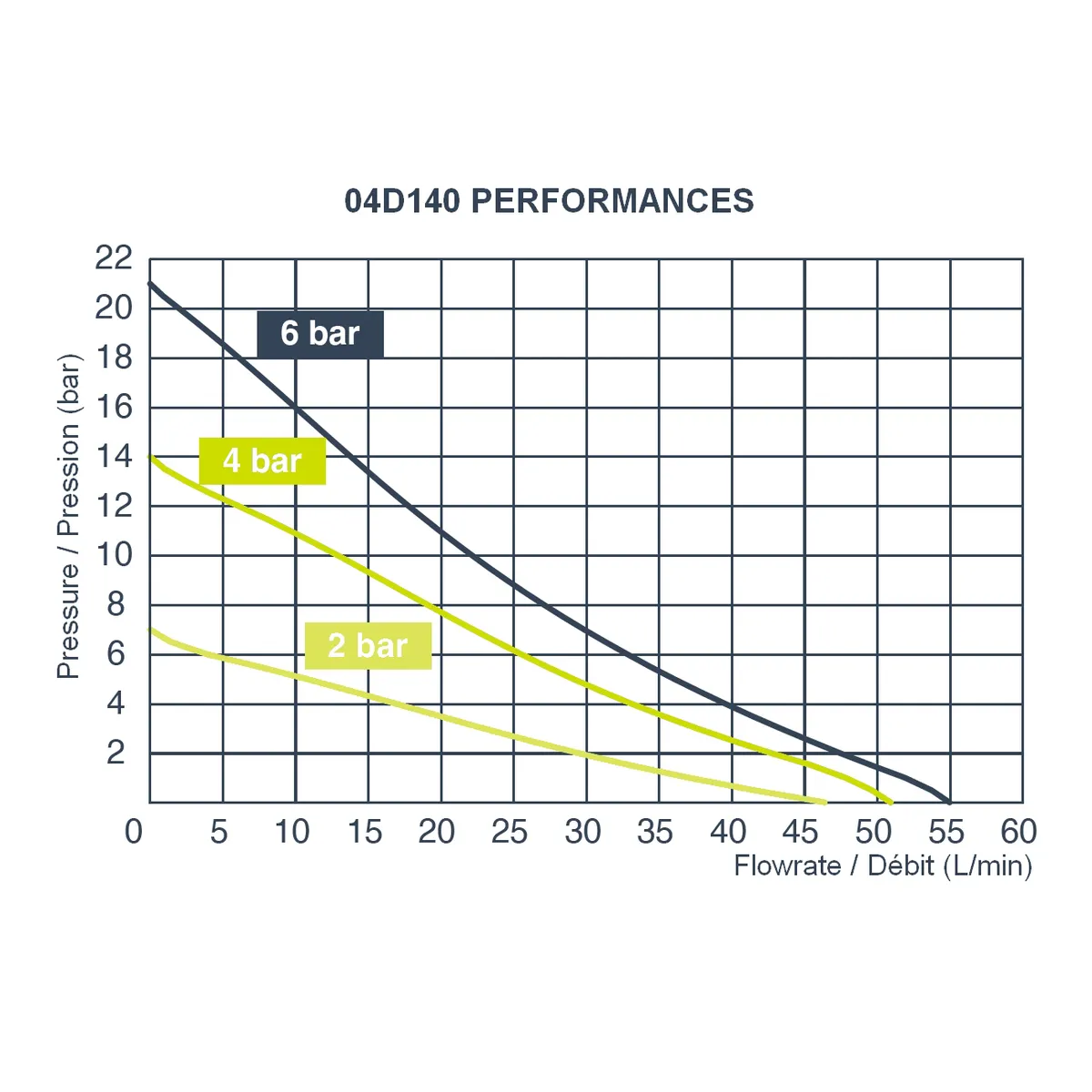

Desempeño
♦ Operación de alta frecuencia de hasta 8 ciclos/seg
♦ Pulsación mínima debido a ciclos de conmutación de la válvula más rápidos y al principio de carrera corta
1 Concepción libre de bloqueos con válvula de enclavamiento biestable
Productividad
2 Salida de alta presión con transmisión interna
3 Diseño reversible para facilitar la integración
4 El diseño avanzado de asiento blando minimiza el cizallamiento de la pintura
Sustentabilidad
5 Válvula cerámica neumática libre de desgaste
6 Diafragma de carrera corta que minimiza el estiramiento excesivo, resultando en una vida útil más larga
♦ Ahorro de aire comprimido de hasta un 55% gracias a los pocos puntos muertos diminutos y al diseño compacto de la válvula de conmutación
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Rango de viscosidad de material recomendado | 15 000 mPa |
| Salida de fluido a 20 ciclos / min (gal/min) | 0.7 |
| Salida de fluido a 20 ciclos / min (l/min) | 2.8 |
| Salida de fluido a 60 ciclos / min (gal/min) | 2.2 |
| Salida de fluido a 60 ciclos / min (l/min) | 8.4 |
| Caudal libre (gal/min) | 13.2 |
| Caudal libre (l/min) | 50 |
| Número de ciclos por litro de productos | 7 |
| Desplazamiento de la bomba (cc/ciclo) | 140 |
| Desplazamiento de la bomba (in^3/ciclo) | 8.54 |
| Profundidad (in) | 10.3 |
| Profundidad (mm) | 261 |
| Altura (in) | 9.9 |
| Altura (mm) | 251 |
| Ancho/profundidad (in) | 9.1 |
| Ancho/profundidad (mm) | 232 |
| Presión máxima de material (bar) | 21 |
| Presión máxima de material (psi) | 304 |
| Relación de presión | 3.5/1 |
| Peso (kg) | 15 |
| Peso (lbs) | 33 |
| Temperatura máxima (°C) | 65 |
| Temperatura máxima (°F) | 149 |
| Fuente de energía | Neumática |
| Conexión de entrada de aire | F 1/2” G |
| Puerto de entrada de material | F 3/4” BSP |
| Puerto de salida de material | F 3/4” BSP |
| Partes en contacto con el producto | PTFE, acero inoxidable 303 |
| Certificación | II 2 G Ex h IIB T6-T4 Gb X |
| Tipo de bomba | Diafragma de baja presión |
| Tecnología de bombeo | Diafragmas |
| Nivel sonoro (dbA) | 67 |
| Designación | Número de parte | Sello | Material del diafragma | Configuración | Accesorio de succión |
|---|---|---|---|---|---|
| Bomba 04D140 | 144907020 | FEPM | PTFE | Básica | – |
| Designación | Número de parte |
|---|---|
| Caña de succión de acero inoxidable Ø23, longitud del tubo sumergido 1000 mm acodada (para tambores de 200 litros) M26x125 | 149596160 |
| Caña de succión de acero inoxidable Ø23, longitud del tubo sumergido acodada 570 mm M26x125 | 149596150 |
| Niple M3/4 M26x125 de acero inoxidable | 050102445 |
 Niple, M/M, acero inoxidable, 26/125 X 3/4 NPT |
669-102-407 |
| Caña de succión, 55 Gal, 26/125 |
668-595-100 |
| Caña de succión, 5 Gal, Easy Flush |
149-596-050 |
| Caña de succión, 5 Gal, Easy Flow |
149-596-150 |
