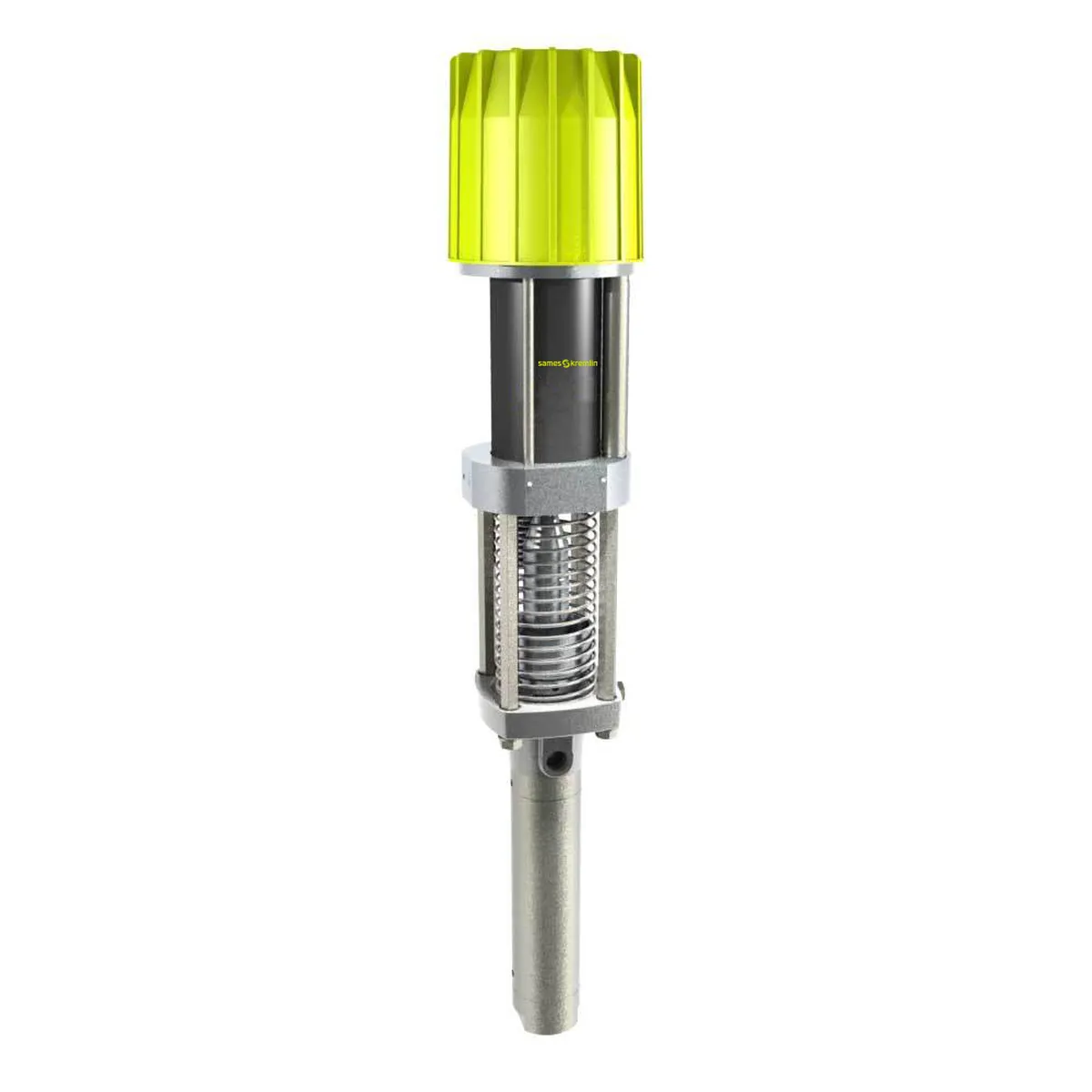

Bomba de pintura Airspray 04C240
Bomba Airspray
Bomba de circulación de pintura para aplicaciones de media o baja presión.
- ✓ Construcción en acero inoxidable
- ✓ Diseñada para materiales de viscosidad media
- ✓ Vida útil extendida
Desempeño
♦ Alta salida para alimentar varias pistolas en circulación
♦ Alta potencia de succión
♦ Alta potencia de succión
Productividad
♦ Ideal para la mayoría de los materiales
Sostenibilidad
♦ Pistón y cilindro de triple cromo, bola de acero inoxidable y asiento de carburo para un uso prolongado
♦ Diseño elegante con pocas piezas. El sistema de inversión proporciona un cambio rápido para un suministro constante de material.
♦ Diseño elegante con pocas piezas. El sistema de inversión proporciona un cambio rápido para un suministro constante de material.
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 1.27 |
| Salida de fluido a 20 ciclos / min (l/min) | 4.8 |
| Salida de fluido a 60 ciclos / min (gal/min) | 3.8 |
| Salida de fluido a 60 ciclos / min (l/min) | 14.4 |
| Caudal libre (gal/min) | 3.8 |
| Caudal libre (l/min) | 14.4 |
| Número de ciclos por litro de producto | 4 |
| Desplazamiento de la bomba (cc/ciclo) | 240 |
| Desplazamiento de la bomba (in^3/ciclo) | 14.6 |
| Profundidad (in) | 8.3 |
| Profundidad (mm) | 210 |
| Altura (in) | 32.7 |
| Altura (mm) | 830 |
| Ancho/profundidad (in) | 15.7 |
| Ancho/profundidad (mm) | 400 |
| Presión máxima de material (bar) | 24 |
| Presión máxima de material (psi) | 347.8 |
| Relación de presión | 4/1 |
| Peso (kg) | 27 |
| Peso (lbs) | 59.5 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de alimentación | Neumática |
| Conexión de entrada de aire | F 3/4″ BSPP |
| Puerto de entrada de material | M 26×125 |
| Puerto de salida de material | M 1/2″ JIC |
| Partes en contacto con el material | Acero inoxidable con cromo duro, acero inoxidable 303, carburo de tungsteno, POM C |
| Certificación | II 2G IIA T2 |
| Tipo de motor | Bloque inversor mecánico |
| Tipo de bomba | Bomba de copa con esferas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel de ruido (dbA) | 78.2 |
| Designación | Número de parte | Sello inferior | Configuración | Accesorio de succión | Sello de garganta | Regulador de aire de presión de fluido | Varilla de drenaje | Filtro de salida de bomba |
|---|---|---|---|---|---|---|---|---|
| 04C240 BOMBA SOLA | 151792000 | Sello de copa (UHMWPE) | Sola | – | Polyfluid (chevron) | |||
| 04C240 MONTADA EN PARED | 151792100 | Sello de copa (UHMWPE) | Montada en pared | Polyfluid (chevron) | Sí | |||
| 04C240 MONTADA EN PARED CON FILTRO | 151792200 | Sello de copa (UHMWPE) | Montada en pared | Varilla de succión ID 23 mm | Polyfluid (chevron) | Sí | Sí | Sí |
| 04C240 MONTADA EN CARRITO CON FILTRO | 151792400 | Sello de copa (UHMWPE) | Carrito | Varilla de succión ID 23 mm | Polyfluid (chevron) | Sí | Sí | Sí |
| Designación | Número de parte |
|---|---|
| Carrito de dos postes sin placa | 051221000 |
| Varilla de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Placa de montaje de bomba con correas | 056100199 |
| Varilla de succión SST Ø23 longitud de tubo de inmersión acodada 570 mm M26x125 | 149596150 |
| Varilla de succión SST Ø23 longitud de tubo de inmersión 1000 mm acodada (para tambores de 200 litros) M26x125 | 149596160 |
| Filtro de fluido 3/8 Malla 6 | 155580300 |
