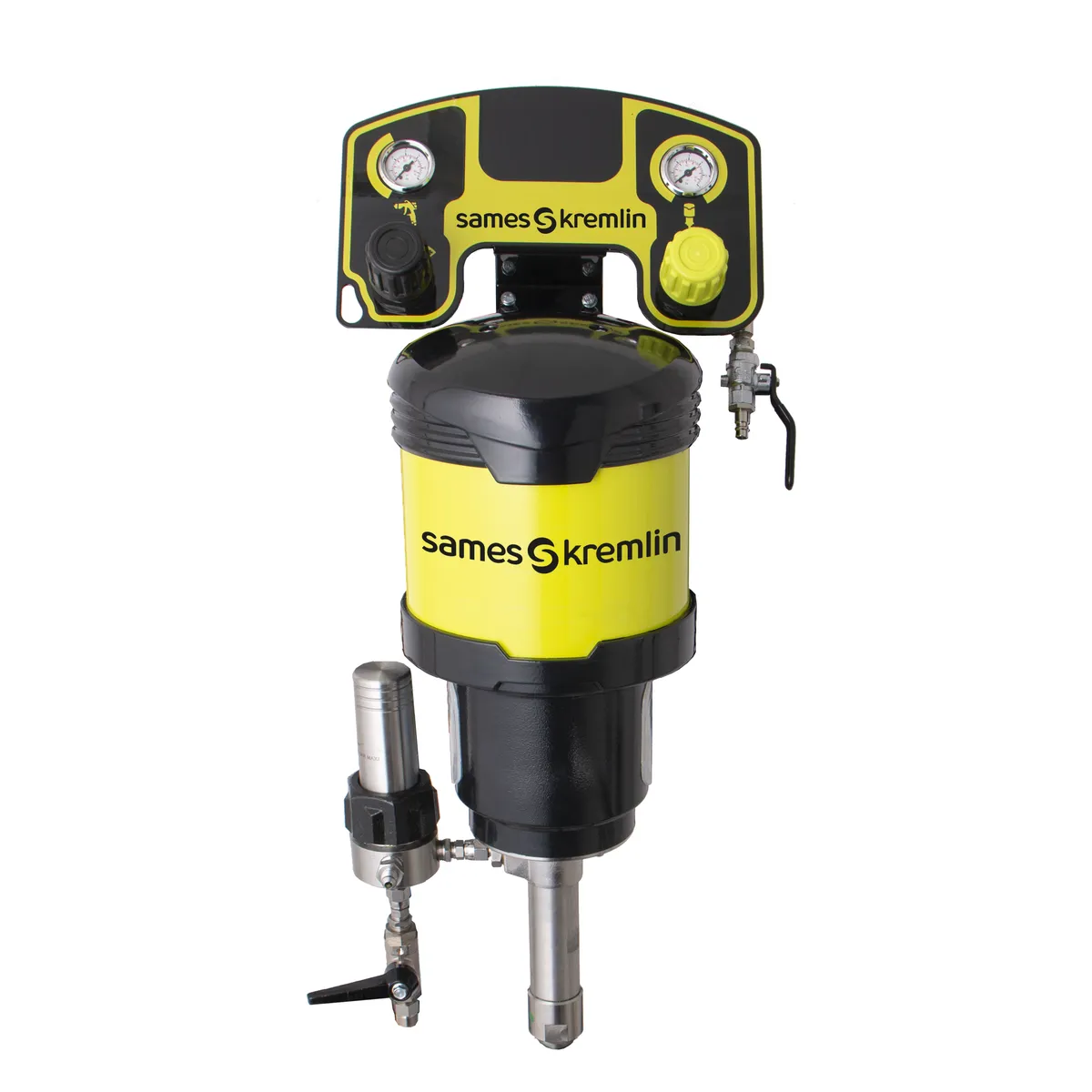

35C50
Bomba de pintura
La bomba 35C50 es una bomba de gama media y uso general para productos de viscosidad media a alta. Una presión de fluido de hasta 210 bar permite aplicaciones Airmix® o Airless.
- ✓ Caña de succión o tolva de gravedad
- ✓ Disponible en kits con uno o dos reguladores de aire
- ✓ Buena compatibilidad química con los cartuchos GT o MB-A
Desempeño
1 Motor de aire silencioso y equilibrado para una entrega constante
1 Pulsación mínima gracias al cambio rápido del motor de aire a bajas presiones de aire
2 Sección de fluido de acero inoxidable compatible con una amplia gama de materiales, incluyendo pinturas base agua
3 Diseñada para eliminar zonas muertas para cambios rápidos de color
♦ Libre de pulsaciones para un acabado superior
♦ Capaz de lavar y cebar a presiones de aire muy bajas (0.6 bar/8.5 psi)
1 Pulsación mínima gracias al cambio rápido del motor de aire a bajas presiones de aire
2 Sección de fluido de acero inoxidable compatible con una amplia gama de materiales, incluyendo pinturas base agua
3 Diseñada para eliminar zonas muertas para cambios rápidos de color
♦ Libre de pulsaciones para un acabado superior
♦ Capaz de lavar y cebar a presiones de aire muy bajas (0.6 bar/8.5 psi)
Productividad
3 Válvula de pie grande para manejar materiales de alta viscosidad hasta 5,000 cPs – asiento de carburo
4 Sección de fluido pequeña, pérdida mínima de material durante los cambios de color
5 La construcción cerrada disminuye el riesgo de lesiones y protege el lubricante de la contaminación externa
5 Orificio de drenaje indicador de fugas para una inspección visual rápida
6 Conector de salida fácilmente rotativo para diversas configuraciones
4 Sección de fluido pequeña, pérdida mínima de material durante los cambios de color
5 La construcción cerrada disminuye el riesgo de lesiones y protege el lubricante de la contaminación externa
5 Orificio de drenaje indicador de fugas para una inspección visual rápida
6 Conector de salida fácilmente rotativo para diversas configuraciones
Sustentabilidad
1 Motor de aire diferencial para un funcionamiento sin formación de hielo durante un uso prolongado
3 El acceso directo a la válvula de succión permite un mantenimiento sencillo
4 Cartucho integrado de una sola pieza sin zona muerta
6 Acoplamiento fácil para un desmontaje rápido
♦ El sello móvil ubicado en el pistón asegura la limpieza de la pared interna de la sección de fluido mientras la bomba está en funcionamiento
♦ Bajo mantenimiento, sin conjunto de distribuidor de aire externo. 45% menos de piezas frente a la competencia
♦ Piezas del pistón con triple baño de cromo compatibles con la mayoría de los materiales
♦ Válvula inversora magnética para eliminar las sobretensiones de la bomba
♦ Repuestos reducidos: 50% menos de piezas frente a la competencia
3 El acceso directo a la válvula de succión permite un mantenimiento sencillo
4 Cartucho integrado de una sola pieza sin zona muerta
6 Acoplamiento fácil para un desmontaje rápido
♦ El sello móvil ubicado en el pistón asegura la limpieza de la pared interna de la sección de fluido mientras la bomba está en funcionamiento
♦ Bajo mantenimiento, sin conjunto de distribuidor de aire externo. 45% menos de piezas frente a la competencia
♦ Piezas del pistón con triple baño de cromo compatibles con la mayoría de los materiales
♦ Válvula inversora magnética para eliminar las sobretensiones de la bomba
♦ Repuestos reducidos: 50% menos de piezas frente a la competencia
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Caudal de fluido a 20 ciclos / min (gal/min) | 0.26 |
| Caudal de fluido a 20 ciclos / min (l/min) | 1 |
| Caudal de fluido a 60 ciclos / min (gal/min) | 0.8 |
| Caudal de fluido a 60 ciclos / min (l/min) | 3 |
| Caudal libre (gal/min) | 1.3 |
| Caudal libre (l/min) | 5 |
| Caudal de fluido máximo (cc/min) | 3000 |
| Número de ciclos por litro de producto | 20 |
| Desplazamiento de la bomba (cc/ciclo) | 50 |
| Desplazamiento de la bomba (in^3/ciclo) | 3 |
| Profundidad (in) | 9.05 |
| Profundidad (mm) | 230 |
| Altura (in) | 23.6 |
| Altura (mm) | 600 |
| Ancho/profundidad (in) | 9.05 |
| Ancho/profundidad (mm) | 230 |
| Presión máxima de material (bar) | 210 |
| Presión máxima de material (psi) | 3045 |
| Relación de presión | 35/1 |
| Consumo de aire (m3/h) | 15 |
| Peso (kg) | 12 |
| Peso (lbs) | 26 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de energía | Neumática |
| Racor de entrada de aire | F3/8″ BSP |
| Puerto de entrada de material | F 1/2″ BSPP / M26x125 |
| Puerto de salida de material | M 1/2″ JIC |
| Partes en contacto con el material | Acero inoxidable con cromo duro, Polietileno, Acero inoxidable 303, Carburo de tungsteno |
| Certificación | CE-UKCA II2G Ex h IIB T3 Gb X |
| Tipo de motor | Diferencial |
| Tipo de bomba | Bomba de copa con bolas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Designación | Número de parte | Cabezal de aire | Detalles | Pistola de pulverización | Boquilla | Longitud de mangueras (mm) | Configuración | Accesorio de aspiración | Racor giratorio | Mangueras | Manguera de látigo (m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PACK 35C50 W/M MBA SUC D25 XCITE®+240 TWIST H7.5+12.114 NO FI | 151148400 | VX124 | Cartucho MBA | Xcite®+ 240 | 12-114 | 7.5 | Montaje en pared | Caña de aspiración DI 23 mm | Sí | Sí | |
| PACK35C50 W/M MBA SUC D25 FILTRO XCITE®+240 TWIST H7.5+12.114 | 151148450 | VX124 | Cartucho MBA + filtro | Xcite®+ 240 | 12-114 | 7.5 | Montaje en pared | Caña de aspiración DI 23 mm | Sí | Sí | |
| PACK 35C50 2G W/M MBA SUC D25+FIL 2/XCITE®+240+2/09114+2/H7.5 | 151148650 | VX124 | Cartucho MBA + filtro | 2x Xcite®+ 240 | 09-114 | 7.5 | Montaje en pared | Caña de aspiración DI 23 mm | Sí | Sí | |
| PACK 35C50 W/M MBA SUC D25 + SFLOW TWIST+12.13 H7.5+1.6 | 151148500 | Para boquilla reversible | Cartucho MBA | Sflow™ 275 2F | 12-13 | 7.5 | Montaje en pared | Caña de aspiración DI 23 mm | Sí | Sí | 1.6 |
| PACK AIRLESS 35C50 MBA W/M FILTRO SFLOW™, BOQUILLA + MANGUERAS | 151148550 | Para boquilla reversible | Cartucho MBA + filtro | Sflow™ 275 2F | 12-13 | 7.5 | Montaje en pared | Caña de aspiración DI 23 mm | Sí | Sí | 1.6 |
| Designación | Número de parte | Entrada de material | Regulador de aire de presión de fluido | Regulador de aire de atomización | Sello inferior | Configuración | Accesorio de succión | Sello de garganta | Varilla de drenaje | Filtro de salida de bomba | Presión máxima (bar) | Pistola de pulverización | Longitud de la varilla del agitador (in) | Manguera de fluido | Capacidad (L) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 35C50 F1/2 sin filtro sin varilla | 151148000 | F1/2″ BSPP | Sí | Sí | GT | Montaje en pared | – | Cartucho MBA | |||||||
| 35C50 M26x125 sin varilla sin filtro | 151148050 | M26x125 | Sí | Sí | GT | Montaje en pared | – | Cartucho MBA | |||||||
| 35C50 M26x125 + Varilla + Filtro | 151148100 | M26x125 | Sí | Sí | GT | Montaje en pared | Varilla de succión DI 23 mm | Cartucho MBA | Sí | Sí | |||||
| BOMBA AIRLESS 35C50 MBA W/M F1/2 | 151148150 | F1/2″ BSPP | Sí | GT | Montaje en pared | – | Cartucho MBA | ||||||||
| BOMBA AIRLESS 35C50 MBA W/M M26x125 | 151148200 | M26x125 | Sí | GT | Montaje en pared | – | Cartucho MBA | ||||||||
| 35C50 M26x125 + Varilla sin filtro | 151148250 | M26x125 | Sí | Sí | GT | Montaje en pared | Varilla de succión DI 23 mm | Cartucho MBA | |||||||
| BOMBA AIRLESS 35C50 MBA W/M M26x125 SUCCIÓN D25 | 151148300 | M26x125 | Sí | GT | Montaje en pared | Varilla de succión DI 23 mm | Cartucho MBA | ||||||||
| BOMBA AIRLESS 35C50 MBA W/M M26x125 FILTRO + SUCCIÓN D25 | 151148350 | M26x125 | Sí | GT | Montaje en pared | Varilla de succión DI 23 mm | Cartucho MBA | Sí | Sí | ||||||
 Sistema, 35C50, W/M, con Xcite®+ 240, Varilla 5G, Filtro, 50Ft. |
668-148-001 | Montaje en pared | 240 | Xcite ®+ 240 | 5 | 50Ft. | |||||||||
| Sistema, 35C50, W/M, con Xcite®+ 240, Varilla 5G, Filtro, 25Ft. |
668-148-000 | Montaje en pared | 240 | Xcite ®+ 240 | 5 | 25Ft. | |||||||||
| Sistema, 35C50, W/M, con Xcite 200, Varilla 55G, Filtro, 50Ft. |
668-148-201 | Montaje en pared | 200 | Xcite 200 | 55 | 50Ft. | |||||||||
| Sistema, 35C50, W/M, con Xcite 200, Varilla 55G, Filtro, 25Ft. |
668-148-200 | Montaje en pared | 200 | Xcite 200 | 55 | 25Ft. | |||||||||
| Sistema, 35C50, C/M, con Xcite 200, Tolva de 6L, Filtro, 50Ft. |
668-148-103 | Carretilla | 200 | Xcite 200 | 50Ft. | 6 | |||||||||
| Sistema, 35C50, C/M, con Xcite 200, Tolva de 6L, Filtro, 25Ft. |
668-148-102 | Carretilla | 200 | Xcite 200 | 25Ft. | 6 | |||||||||
| Sistema, 35C50, C/M, con Xcite 200, Varilla 5G, Filtro, 50Ft. |
668-148-101 | Carretilla | 200 | Xcite 200 | 5 | 50Ft. | |||||||||
| Sistema, 35C50, C/M, con Xcite 200, Varilla 5G, Filtro, 25Ft. |
668-148-100 | Carretilla | 200 | Xcite 200 | 5 | 25Ft. | |||||||||
| Sistema, 35C50, W/M, con Xcite 200, Tolva de 6L, Filtro, 50Ft. |
668-148-003 | Montaje en pared | 200 | Xcite 200 | 50Ft. | 6 | |||||||||
| Sistema, 35C50, W/M, con Xcite 200, Tolva de 6L, Filtro, 25Ft. |
668-148-002 | Montaje en pared | 200 | Xcite 200 | 25Ft. | 6 |
| Designación | Número de parte |
|---|---|
| Tótem de montaje en pared | 151140240 |
| Soporte Essential | 151730130 |
| Carrito de un solo poste | 151730140 |
| Carretilla desmontable | 151241000 |
| Carretilla desmontable con mesa para tambor | 151242000 |
| Trípode | 151140210 |
| Tolva de gravedad de 6 litros | 151140230 |
| Caña de succión SST Ø23 longitud de tubo de inmersión acodado 570 mm M26x125 | 149596150 |
| Caña de succión SST Ø23 longitud de tubo de inmersión 1000mm acodado (para tambores de 200 litros) M26x125 | 149596160 |
| Varilla de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Filtro de fluido Malla 6 3/8 (Entrada F1/2″JIC – Salida M1/2″JIC) | 155580600 |
| Placa de aire con 2 reguladores de aire | 151140070 |
| Placa de aire con 1 regulador de aire | 151140060 |
| EQUIPO DE AIRE PARA BOMBA + GESTIÓN DE AIRE PARA 2 PISTOLAS SIN PRODUCTO | 151140095 |
| EQUIPO DE AIRE PARA BOMBA + MANIFOLD DE GESTIÓN DE AIRE Y PRODUCTO PARA 2 PISTOLAS | 151140090 |
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
