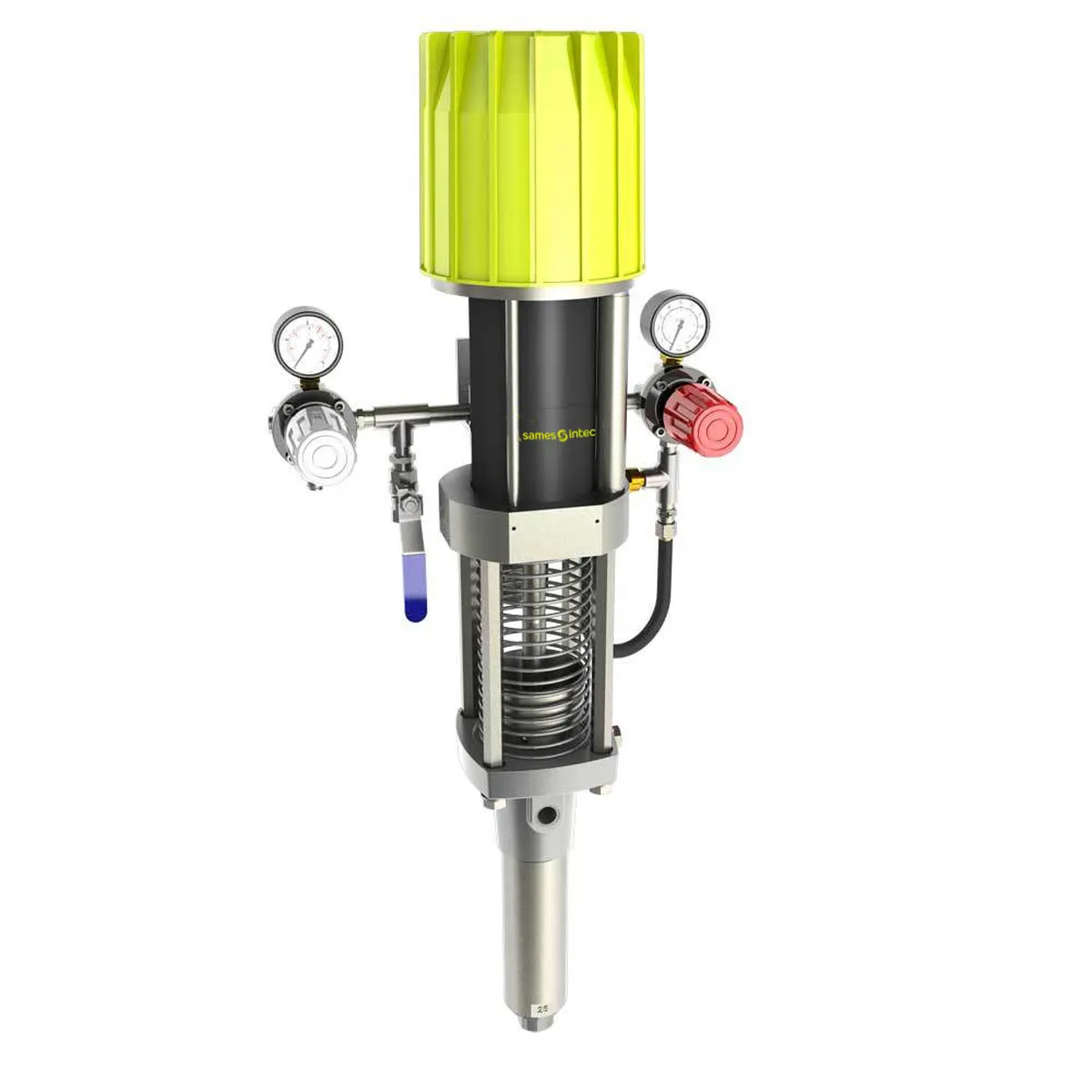

20C50
Bomba de pintura Airmix®
La bomba Airmix® 20C50 es una bomba de propósito general de rango medio para productos de viscosidad media. Modelo especial 20C50GT para productos base agua y alto contenido de sólidos.
- ✓ Caña de succión o tolva de gravedad
- ✓ Válvulas de inversión de aire para trabajo pesado
- ✓ Buena compatibilidad química con sellos GT, Chevron, PE
Desempeño
♦ Económica con bajo consumo de aire
♦ Motor de aire silencioso para preservar el entorno de trabajo
♦ Motor de aire silencioso para preservar el entorno de trabajo
Productividad
♦ Construcción sin zonas muertas para un lavado y cambios de producto rápidos
♦ El sello móvil ubicado en el pistón asegura la limpieza mecánica de la pared interna de la sección de fluido durante el funcionamiento de la bomba
♦ Empaque inferior móvil de un solo labio (GT) que reduce la fricción para una mejor eficiencia
♦ El sello móvil ubicado en el pistón asegura la limpieza mecánica de la pared interna de la sección de fluido durante el funcionamiento de la bomba
♦ Empaque inferior móvil de un solo labio (GT) que reduce la fricción para una mejor eficiencia
Sostenibilidad
♦ Menos piezas y diseño sencillo para una vida útil prolongada
♦ Sello de polifluido y grafito PTFE para una mejor resistencia al desgaste
♦ Pistón de triple capa de cromo para una durabilidad excepcional
♦ Sello de polifluido y grafito PTFE para una mejor resistencia al desgaste
♦ Pistón de triple capa de cromo para una durabilidad excepcional
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 6 |
| Presión de aire máxima (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 0.26 |
| Salida de fluido a 20 ciclos / min (l/min) | 1 |
| Salida de fluido a 60 ciclos / min (gal/min) | 0.79 |
| Salida de fluido a 60 ciclos / min (l/min) | 3 |
| Caudal libre (gal/min) | 0.79 |
| Caudal libre (l/min) | 3 |
| Número de ciclos por litro de producto | 20 |
| Desplazamiento de la bomba (cc/ciclo) | 50 |
| Desplazamiento de la bomba (in^3/ciclo) | 3.05 |
| Profundidad (in) | 7 |
| Profundidad (mm) | 178 |
| Altura (in) | 33 |
| Altura (mm) | 838 |
| Ancho/profundidad (in) | 14 |
| Ancho/profundidad (mm) | 356 |
| Presión máxima del material (bar) | 120 |
| Presión máxima del material (psi) | 1740 |
| Relación de presión | 20/1 |
| Consumo de aire (cfm) | 6.4 |
| Consumo de aire (m3/h) | 10.8 |
| Peso (kg) | 17 |
| Peso (lbs) | 37.5 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de alimentación | Neumática |
| Racor de entrada de aire | F3/8″ BSP |
| Puerto de entrada de material | F 1/2″ BSP / M26x125 |
| Puerto de salida de material | M1/2″ JIC |
| Partes en contacto con el producto | Acero inoxidable con cromo duro, acero inoxidable 303, PTFE, polietileno |
| Certificación | CE II 2G h T2 |
| Tipo de motor | Bloque inversor mecánico |
| Tipo de bomba | Bomba de copa con esferas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel sonoro (dbA) | 78 |
| Designación | Número de parte | Cabezal de aire | Detalles | Pistola de pulverización | Boquilla | Longitud de mangueras (mm) | Configuración | Accesorio de succión | Racor giratorio | Mangueras |
|---|---|---|---|---|---|---|---|---|---|---|
| KIT 20C50 MURAL & Xcite®+ 120B & MANGUERA 7.5M | 151260966 | VX124 | Chevron + filtro | Xcite®+ 120 | – | 7.5 | Montaje en pared | Caña de succión ID 23 mm | Sí | Sí |
| PACK 20C50 GT W/M & Xcite®+120B & CAÑA & MANGUERA 7.5M | 151260973 | VX124 | GT + filtro | Xcite®+ 120 | – | 7.5 | Montaje en pared | Caña de succión ID 23 mm | Sí | Sí |
| Designación | Número de parte | Entrada de material | Sello | Sello inferior | Configuración | Accesorio de succión | Regulador de aire de presión de fluido | Regulador de aire de atomización | Varilla de drenaje | Filtro de salida de bomba |
|---|---|---|---|---|---|---|---|---|---|---|
| BOMBA 20C50 SOLA | 151770000 | F1/2″ BSPP | Mezcla Chevron Polyfluid/PTFEG | GT | Sola | – | ||||
| BOMBA 20C50 MURAL CON FILTRO Y VARILLAS | 151770100 | M26x125 | Mezcla Chevron Polyfluid/PTFEG | GT | Montaje en pared | Varilla de succión DI 23 mm | Sí | Sí | Sí | Sí |
| BOMBA 20C50 MURAL SIN FILTRO CON VARILLA DE SUCCIÓN | 151770200 | M26x125 | Mezcla Chevron Polyfluid/PTFEG | GT | Montaje en pared | Varilla de succión DI 23 mm | Sí | Sí | ||
| BOMBA 20C50 SELLO GT MURAL CON FILTRO Y VARILLAS | 151773100 | M26x125 | GT | GT | Montaje en pared | Varilla de succión DI 23 mm | Sí | Sí | Sí | Sí |
| Designación | Número de parte |
|---|---|
| Soporte de pared para bomba sola | 044910121 |
| Carrito de un poste | 151730140 |
| Carrito de dos postes sin placa | 051221000 |
| Placa de montaje de bomba con correas | 056100199 |
| Tolva de gravedad de 6 litros | 151140230 |
| Caña de succión SST Ø23, longitud de tubo de inmersión acodado 570 mm M26x125 | 149596150 |
| Caña de succión SST Ø23, longitud de tubo de inmersión 1000 mm acodado (para tambores de 200 litros) M26x125 | 149596160 |
| Caña de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Filtro de fluido 3/8 Malla 6 | 155580300 |
| Manguito SST L70MM – MM 3/8″ NPT | 055580301 |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
