20C100

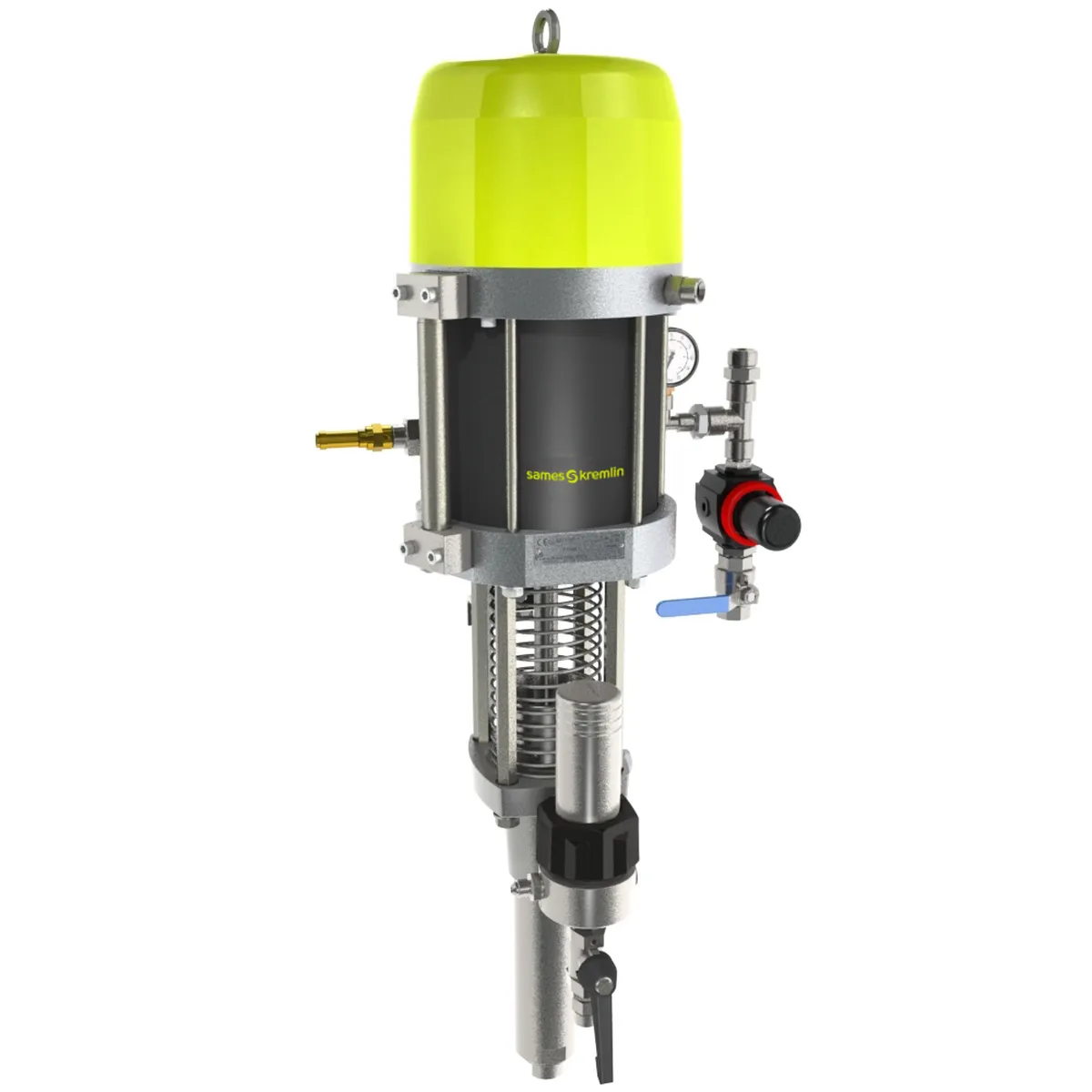

Bomba de pintura Airmix®
La bomba Airmix® 20C100 está diseñada para bombear grandes cantidades de productos de viscosidad media. La versión Turbo evita la formación de hielo en operaciones continuas.
- ✓ Utilizada para circulación y/o múltiples pistolas
- ✓ Válvulas de cambio de aire para trabajo pesado
- ✓ Gran compatibilidad química con múltiples opciones de materiales de sellos (Chevron, GT, PU)
Desempeño
♦ Económica con bajo consumo de aire
♦ Motor de aire silencioso para preservar el ambiente de trabajo
♦ Motor de aire silencioso para preservar el ambiente de trabajo
Productividad
♦ Construcción sin zonas muertas para un lavado y cambios de producto rápidos
♦ El sello móvil ubicado en el pistón garantiza la limpieza mecánica de la pared interna de la sección de fluido durante el funcionamiento de la bomba
♦ El empaque inferior móvil de un solo labio (GT) reduce la fricción para una mejor eficiencia
♦ El sello móvil ubicado en el pistón garantiza la limpieza mecánica de la pared interna de la sección de fluido durante el funcionamiento de la bomba
♦ El empaque inferior móvil de un solo labio (GT) reduce la fricción para una mejor eficiencia
Sostenibilidad
♦ Menos piezas y diseño simple para una vida útil prolongada
♦ Sello de polifluido y grafito PTFE para una mejor resistencia al desgaste
♦ Pistón de triple capa de cromo para una durabilidad excepcional
♦ Sello de polifluido y grafito PTFE para una mejor resistencia al desgaste
♦ Pistón de triple capa de cromo para una durabilidad excepcional
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 0.5 |
| Salida de fluido a 20 ciclos / min (l/min) | 2 |
| Salida de fluido a 60 ciclos / min (gal/min) | 1.6 |
| Salida de fluido a 60 ciclos / min (l/min) | 6 |
| Caudal libre (gal/min) | 1.6 |
| Caudal libre (l/min) | 6 |
| Número de ciclos por litro de productos | 10 |
| Desplazamiento de la bomba (cc/ciclo) | 100 |
| Desplazamiento de la bomba (in^3/ciclo) | 6.1 |
| Profundidad (in) | 11 |
| Profundidad (mm) | 280 |
| Altura (in) | 34 |
| Altura (mm) | 864 |
| Ancho/profundidad (in) | 14 |
| Ancho/profundidad (mm) | 356 |
| Presión máxima de material (bar) | 120 |
| Presión máxima de material (psi) | 1740 |
| Relación de presión | 20/1 |
| Peso (kg) | 22 |
| Peso (lbs) | 48.5 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de energía | Neumática |
| Conexión de entrada de aire | F 3/8″ BSP |
| Puerto de entrada de material | M 26×125 |
| Puerto de salida de material | M 1/2″ JIC |
| Partes húmedas | Acero inoxidable con cromo duro, acero inoxidable 303, carburo de tungsteno, PTFE |
| Certificación | CE II 2G T1 |
| Tipo de motor | Bloque inversor mecánico, Turbo |
| Tipo de bomba | Bomba de copa con bolas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel de ruido (dbA) | 78 |
| Designación | Número de parte | Entrada de material | Sello | Motor | Configuración | Accesorio de succión | Regulador de aire de presión de fluido | Regulador de aire de atomización | Sello inferior | Varilla de drenaje | Filtro de salida de la bomba |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BOMBA AIRMIX 20C100 SOLA | 151780000 | F1/2″ BSPP | Mezcla Chevron Polyfluid/PTFEG | Estándar | Sola | – | |||||
| BOMBA AIRMIX 20C100 MURAL SIN FILTRO CON VARILLA DE SUCCIÓN | 151780100 | M26x125 | Mezcla Chevron Polyfluid/PTFEG | Estándar | Montaje en pared | Varilla de succión DI 23 mm | Sí | Sí | GT | ||
| BOMBA AIRMIX 20C100 MURAL CON FILTRO Y VARILLAS | 151780200 | M26x125 | Mezcla Chevron Polyfluid/PTFEG | Estándar | Montaje en pared | Varilla de succión DI 23 mm | Sí | Sí | GT | Sí | Sí |
| BOMBA AIRMIX 20C100 TURBO MURAL SIN FILTRO SIN SUCCIÓN | 151782100 | M26x125 | Mezcla Chevron Polyfluid/PTFEG | Turbo | Montaje en pared | – | Sí | Sí | GT | ||
| BOMBA AIRMIX 20C100 TURBO MURAL CON FILTRO Y VARILLAS | 151782200 | M26x125 | Mezcla Chevron Polyfluid/PTFEG | Turbo | Montaje en pared | Varilla de succión DI 23 mm | Sí | Sí | GT | Sí | Sí |
| Designación | Número de parte |
|---|---|
| Carrito de dos postes sin placa | 051221000 |
| Placa de montaje de bomba con correas | 056100199 |
| Caña de succión SST Ø23 longitud de tubo de inmersión acodado 570 mm M26x125 | 149596150 |
| Caña de succión SST Ø23 longitud de tubo de inmersión 1000 mm acodado (para tambores de 200 litros) M26x125 | 149596160 |
| Caña de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Filtro de fluido 3/8 Malla 6 | 155580300 |
| Manguito SST L70MM – MM 3/8″ NPT | 055580301 |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
