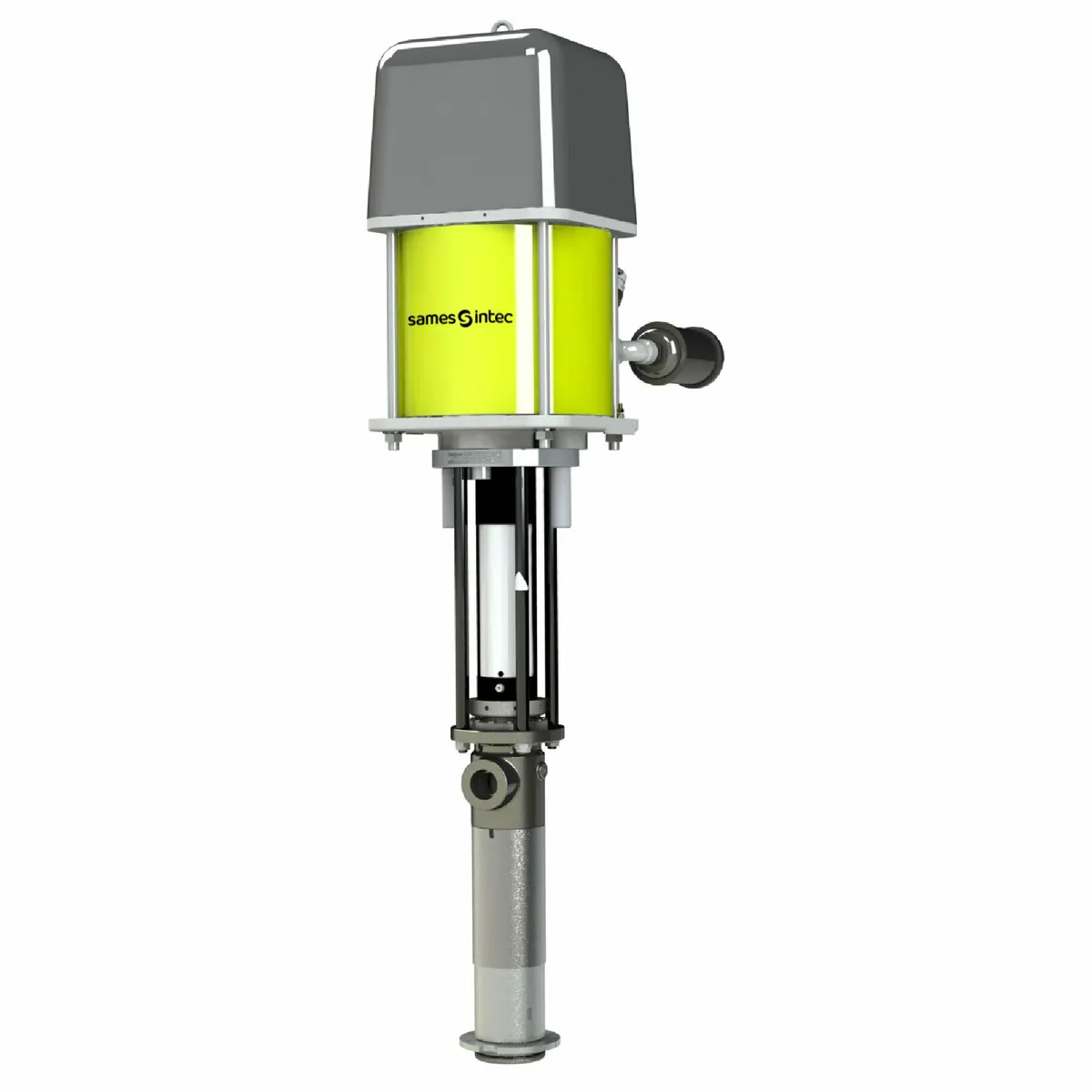

REXSON 2B0980
Bomba de 2 bolas
Esta bomba de alta viscosidad utiliza una tecnología de pistón de doble efecto de 2 bolas para aplicaciones Airless y de extrusión que requieren altos caudales.
- ✓ Robusta y confiable
- ✓ Fácil de mantener
- ✓ Configurable y versátil
Desempeño
Distribuidor de potencia M1: Paso ancho para un flujo de aire máximo
Cuerpo superior L1: La parte superior de la bomba es de construcción robusta y debe ser capaz de soportar las presiones máximas.
Válvula superior L2: Esta válvula permite el paso de material de la cámara inferior a la cámara superior de la bomba. Está diseñada para limitar la pérdida de presión.
Válvula inferior L3: Esta válvula es esencial para la succión del producto. Está diseñada para ser lo más ancha posible para facilitar el llenado.
Cuerpo superior L1: La parte superior de la bomba es de construcción robusta y debe ser capaz de soportar las presiones máximas.
Válvula superior L2: Esta válvula permite el paso de material de la cámara inferior a la cámara superior de la bomba. Está diseñada para limitar la pérdida de presión.
Válvula inferior L3: Esta válvula es esencial para la succión del producto. Está diseñada para ser lo más ancha posible para facilitar el llenado.
Productividad
Tapa M2: Muy fácil de quitar y de acceder a las piezas de reparación
Salida de pulso M3: El motor se puede monitorear fácilmente gracias a un pulso de aire que se produce en cada inversión.
Brida de adaptación del motor L4: Ensamblaje único y robusto de la conexión del eje del motor con el eje de la bomba. Permite una rápida adaptación a diferentes motores de aire para variar la relación de presión de la bomba.
Protección L5: Para garantizar la seguridad de los operadores, esta protección evita el contacto con el eje móvil de la bomba.
Cuerpo inferior L6: La parte inferior de la bomba se adapta según sea necesario para fijarse en un plato seguidor, sumergirse en un tambor con tapón o simplemente roscarse para conectarse a un colector.
Salida de pulso M3: El motor se puede monitorear fácilmente gracias a un pulso de aire que se produce en cada inversión.
Brida de adaptación del motor L4: Ensamblaje único y robusto de la conexión del eje del motor con el eje de la bomba. Permite una rápida adaptación a diferentes motores de aire para variar la relación de presión de la bomba.
Protección L5: Para garantizar la seguridad de los operadores, esta protección evita el contacto con el eje móvil de la bomba.
Cuerpo inferior L6: La parte inferior de la bomba se adapta según sea necesario para fijarse en un plato seguidor, sumergirse en un tambor con tapón o simplemente roscarse para conectarse a un colector.
Sostenibilidad
Anillo de guía de latón M4: Sistema de guía duradero y preciso
Sistema de inversión del árbol de levas M5: Sistema de inversión muy confiable
Empaque de sellos superiores L7: Nuestra gama de bombas cuenta con una amplia variedad de materiales de sellado para adaptarse a todas sus necesidades.
Vástago y cilindro L8: El eje del pistón y el cilindro están hechos de acero con triple recubrimiento de cromo para asegurar una excelente resistencia a la abrasión.
Sistema de inversión del árbol de levas M5: Sistema de inversión muy confiable
Empaque de sellos superiores L7: Nuestra gama de bombas cuenta con una amplia variedad de materiales de sellado para adaptarse a todas sus necesidades.
Vástago y cilindro L8: El eje del pistón y el cilindro están hechos de acero con triple recubrimiento de cromo para asegurar una excelente resistencia a la abrasión.
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Salida de fluido a 15 ciclos/min (gal/min) | 3.88 |
| Salida de fluido a 15 ciclos/min (l/min) | 14.7 |
| Salida de fluido a 20 ciclos/min (gal/min) | 5.2 |
| Salida de fluido a 20 ciclos/min (l/min) | 19.6 |
| Salida de fluido a 60 ciclos/min (gal/min) | 15.53 |
| Salida de fluido a 60 ciclos/min (l/min) | 58.8 |
| Desplazamiento de la bomba (cc/ciclo) | 980 |
| Desplazamiento de la bomba (in^3/ciclo) | 59.8 |
| Presión máxima de material (bar) | 180 |
| Presión máxima de material (psi) | 2600 |
| Temperatura máxima (°C) | 80 |
| Temperatura máxima (°F) | 176 |
| Conexión de entrada de aire | 3/4″BSP(F) |
| Puerto de entrada de material | 105mm 1-1/2″BSP(F) |
| Puerto de salida de material | 1-1/2″BSPT(F) |
| Designación | Número de parte |
|---|---|
| – Motor 9200 (30:1) | MO=92 |
| – PU (Poliuretano) | SE=06 |
| – Cuero | SE=04 |
| – Motor 7200 (18:1) | MO=72 |
| – Materiales mixtos | MA=CS |
| – Montaje en pared (Entrada H 1-1/2” BSPP) | FO=WM |
| – PEEK/PTFEG (Compuesto de PTFE + vidrio) | SE=07 |
| – Plato seguidor (Ø=105 mm) | FO=FP |
| – PTFEG (Compuesto de PTFE + grafito) | SE=05 |
| – PTFE – Politetrafluoroetileno (Propiedades similares al Teflón) | SE=01 |
| – Acero inoxidable + carburo | MA=SC |
| – PTFE + FEP (O-Ring encapsulado: propiedades similares al Teflón sobre Vitón o Silicona) | SE=02 |
| – Acero inoxidable | MA=SS |
| – PE – Polietileno (UHMWPE) | SE=03 |
| Designación | Número de parte |
|---|---|
| Soporte de pared para motor 5000 a 9200 | 9015 |
| Elevador de doble columna para tambores de 200 L. (no disponible en NA/China) | 151090500 |
| Plato seguidor con junta tórica doble para tambor de 200L -Ø 571 (pie de bomba Ø105) | 1055170001 |
| Plato seguidor recubierto de PTFE con junta tórica doble para tambor de 200L -Ø 571 (pie de bomba Ø105) | 1057370001 |
| Plato seguidor con junta plana para tambores de 200L -Ø 571 (pie de bomba Ø105) | 151519001 |
Documentos PDF
| product-2B980-pump-HD en GB.pdf | ||
| product-2B980-pump-HD en US.pdf | ||
| product-2B980-pump en GB.pdf | ||
| product-2B980-pump en US.pdf |
Documentos Manuales de instrucciones
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Alta viscosidad
¿Qué es la aplicación de productos de alta viscosidad?

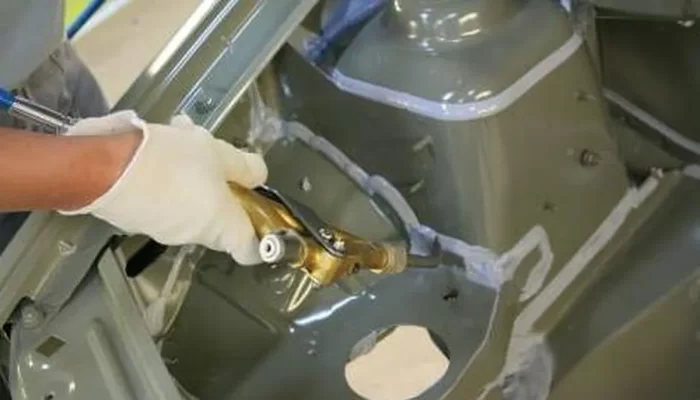

La aplicación de productos de alta viscosidad puede realizarse mediante pulverización, cuando la viscosidad lo permite, o depositando un cordón en diversas formas, un proceso conocido como extrusión.
