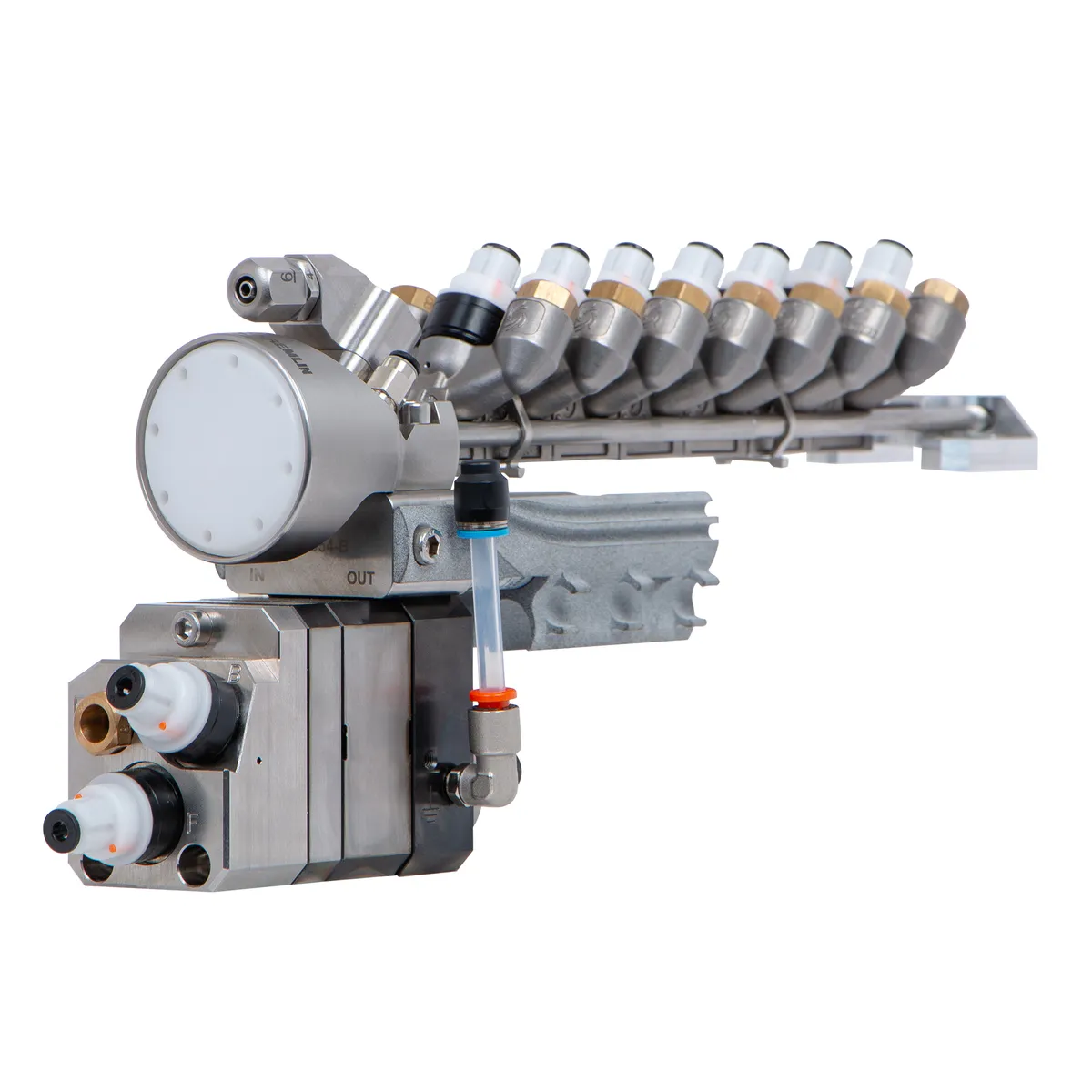

UPside CCV
Bloque universal compacto de cambio de color para robots

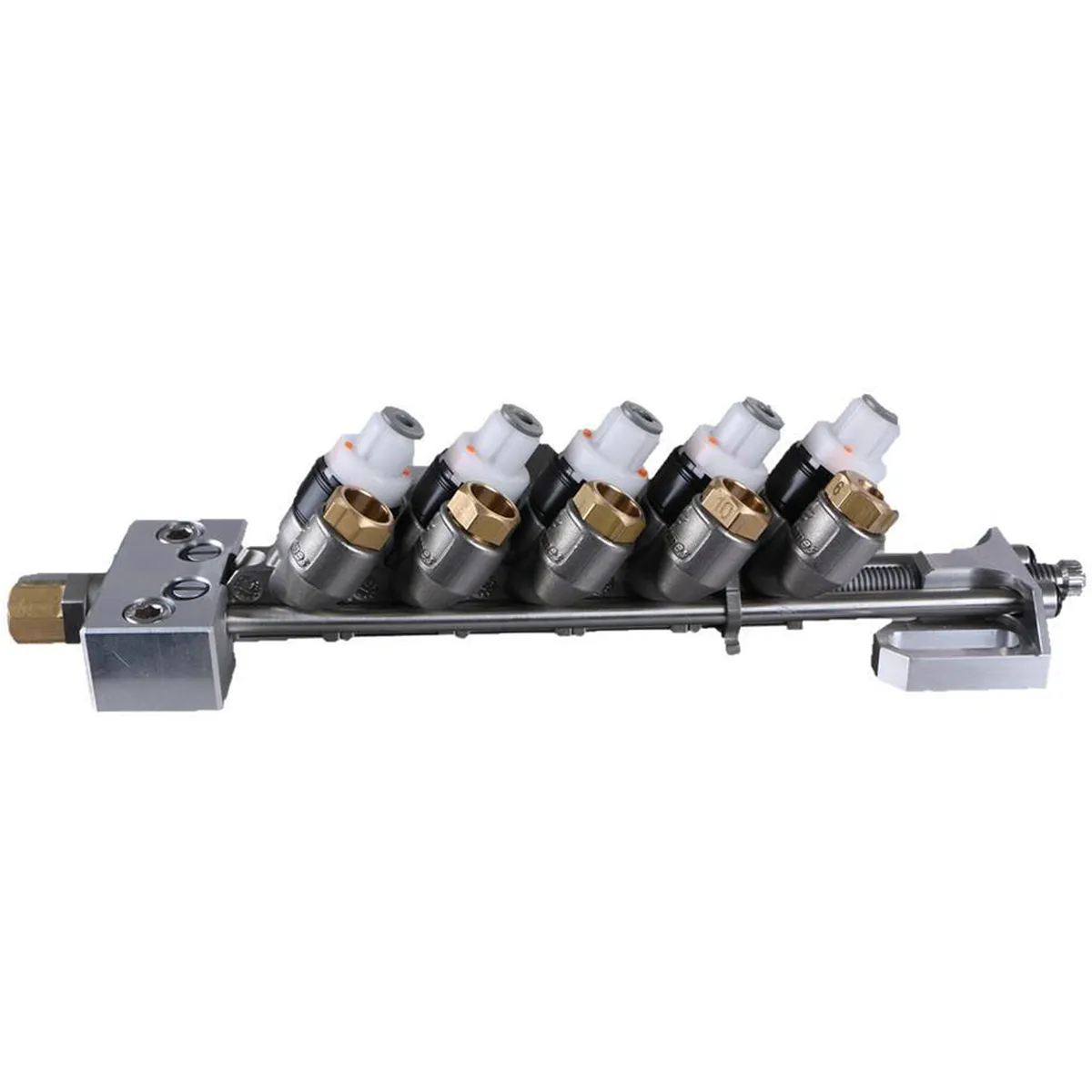

El diseño compacto y modular ofrece diversas soluciones para la integración en brazos robóticos. Las innovaciones se encuentran en cada pieza: módulos de acero inoxidable, nueva UPvalve, conectores compactos, mangueras orientadas para una fácil integración, regulador integrado.
- ✓ Diseño ligero y compacto
- ✓ Mantenimiento sencillo
- ✓ Ensamblaje flexible
Desempeño
1 Diseño ligero: 78 g por color incluyendo conexión (52% más ligero)
2 Tamaño compacto: 30% menos volumen
3 Conexiones orientadas: Reducen el requerimiento de espacio para integración robótica
4 Diseño robusto: Conexiones de metal sobre metal y asiento de válvula para un mejor TCO
2 Tamaño compacto: 30% menos volumen
3 Conexiones orientadas: Reducen el requerimiento de espacio para integración robótica
4 Diseño robusto: Conexiones de metal sobre metal y asiento de válvula para un mejor TCO
Productividad

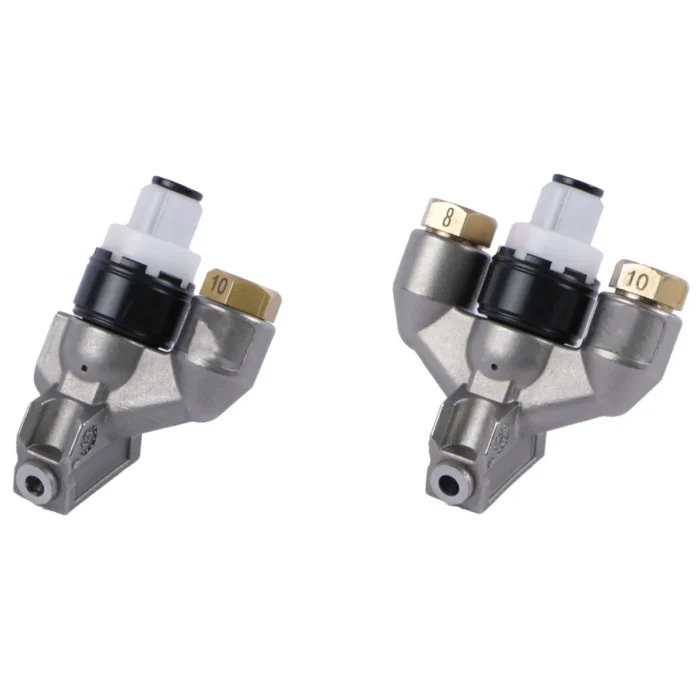

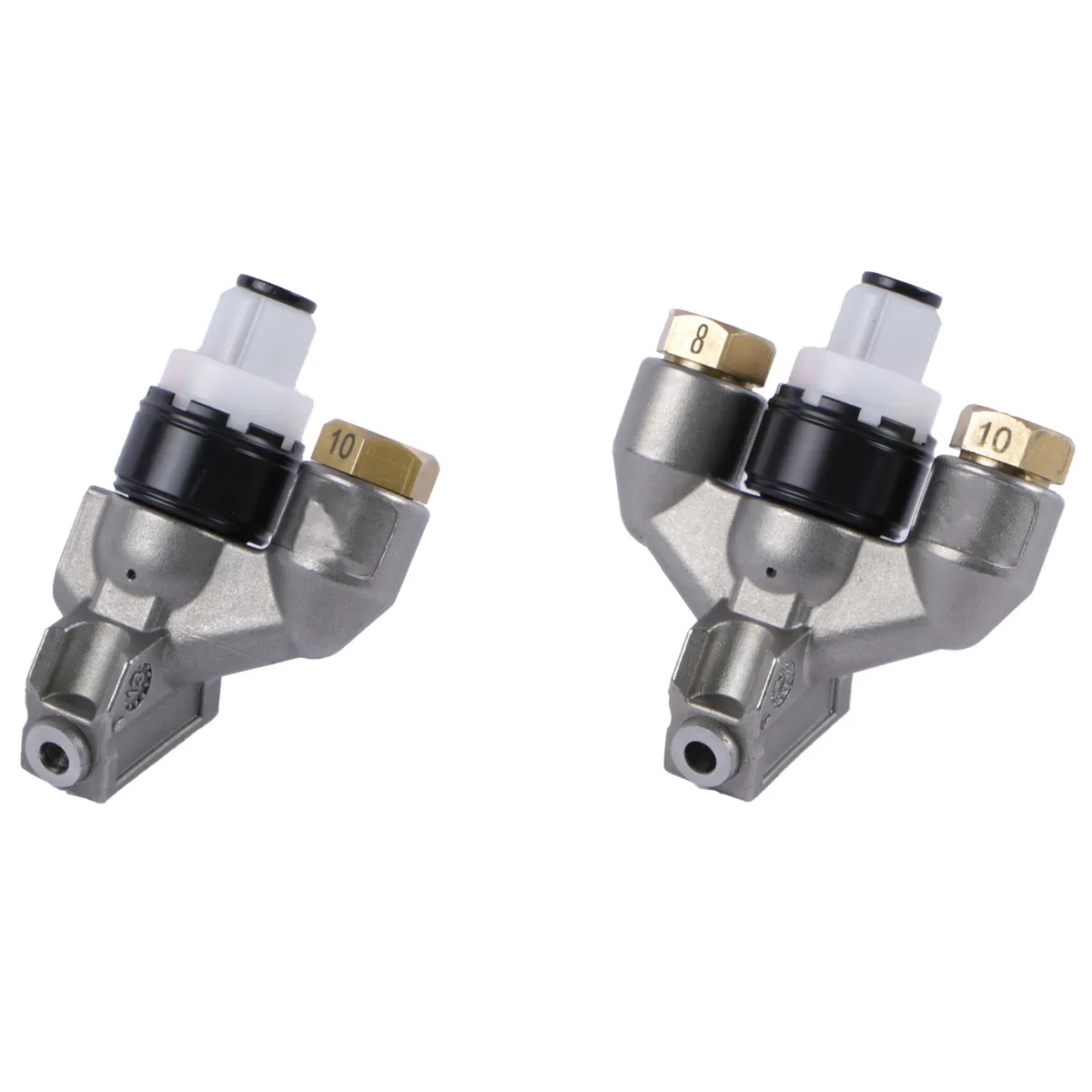

5 Módulos Plug & Use (incluyendo conexiones)
6 Acceso directo: Todas las conexiones y válvulas ubicadas en el mismo lado

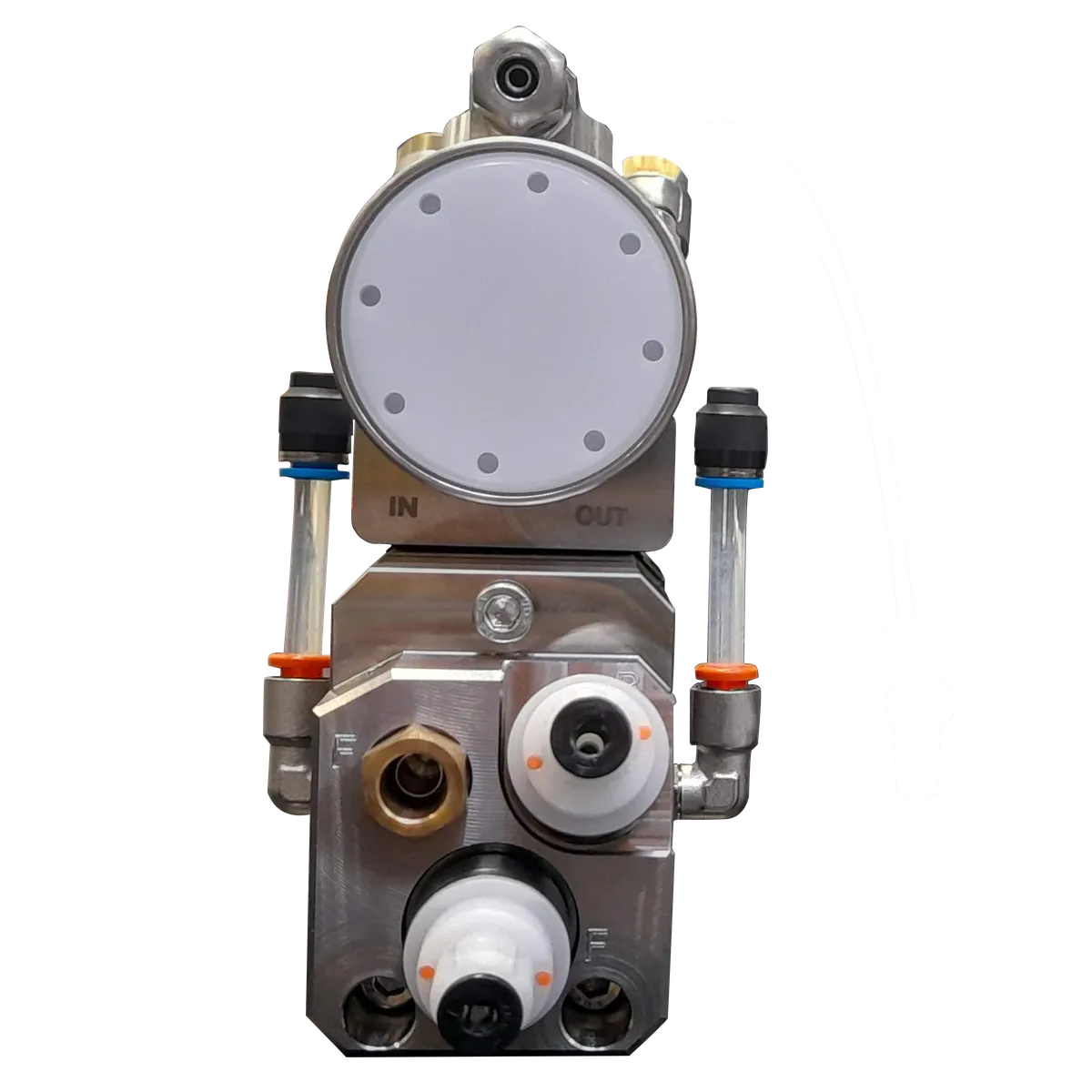

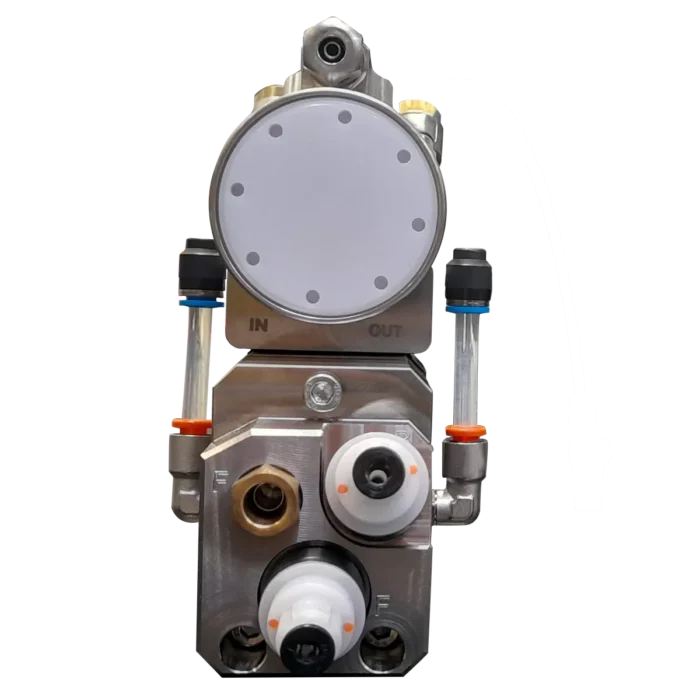

7 Fácil de limpiar CCV + Regulador + Bomba: Bajo consumo de solvente
8 Kit de herramientas especializado entregado en su mini estuche
6 Acceso directo: Todas las conexiones y válvulas ubicadas en el mismo lado
7 Fácil de limpiar CCV + Regulador + Bomba: Bajo consumo de solvente
8 Kit de herramientas especializado entregado en su mini estuche
Sustentabilidad
♦ ¡Fabricados en acero inoxidable, los módulos están hechos para durar toda la vida!
♦ La válvula es la única pieza de repuesto, capaz de durar varios años.
♦ La válvula es la única pieza de repuesto, capaz de durar varios años.
| Designación | Valor |
|---|---|
| Presión de aire máxima (bar) | 10 |
| Presión de aire máxima (psi) | 145 |
| Diámetro del orificio (in) | 0.16 |
| Diámetro del orificio (mm) | 4 |
| Presión de material máxima (bar) | 20 |
| Presión de material máxima (psi) | 290 |
| Peso por color con circulación (g) | 101 |
| Peso por color con circulación (oz) | 3.25 |
| Peso por color sin circulación (g) | 78 |
| Peso por color sin circulación (oz) | 2.5 |
| Material del cuerpo | Acero inoxidable |
| Certificación | II 2 G Ex h T4 Gb |
| Bloque de cambio de color | Sí |
| Material de pintura líquida | Sí |
| Número máximo de colores | 36 |
| Designación | Número de parte |
|---|---|
| NIPLE DE CONEXIÓN D8 | 910019621 |
| Sensor de presión de pintura PPS 0-40b compacto | 220000642AT |
| NIPLE DE CONEXIÓN D7 (0.275in.) | 910019620 |
| Sensor de presión de pintura PPS 0-16b compacto | 220000641AT |
| NIPLE DE CONEXIÓN D6 | 910019619 |
| NIPLE DE CONEXIÓN D5 | 910019618 |
| NIPLE DE CONEXIÓN D4.5 (0.170in.) | 910021499 |
| NIPLE DE CONEXIÓN D3.5 (0.138in.) | 910021498 |
| NIPLE DE CONEXIÓN D4 | 910019617 |
| NIPLE DE CONEXIÓN D3 | 910019616 |
| TUERCAS DE CONEXIÓN D10 | 900010486 |
| TUERCAS DE CONEXIÓN D9.5 – 3/8 | 900013172 |
| TUERCAS DE CONEXIÓN D8 | 900008770 |
| TUERCAS DE CONEXIÓN D6.35 – 1/4 | 900014326 |
| TUERCAS DE CONEXIÓN D6 | 900010895 |
| TUERCAS DE CONEXIÓN D5 – 3/16 | 900014325 |
| Kit de herramientas UPside | 910017708 |
