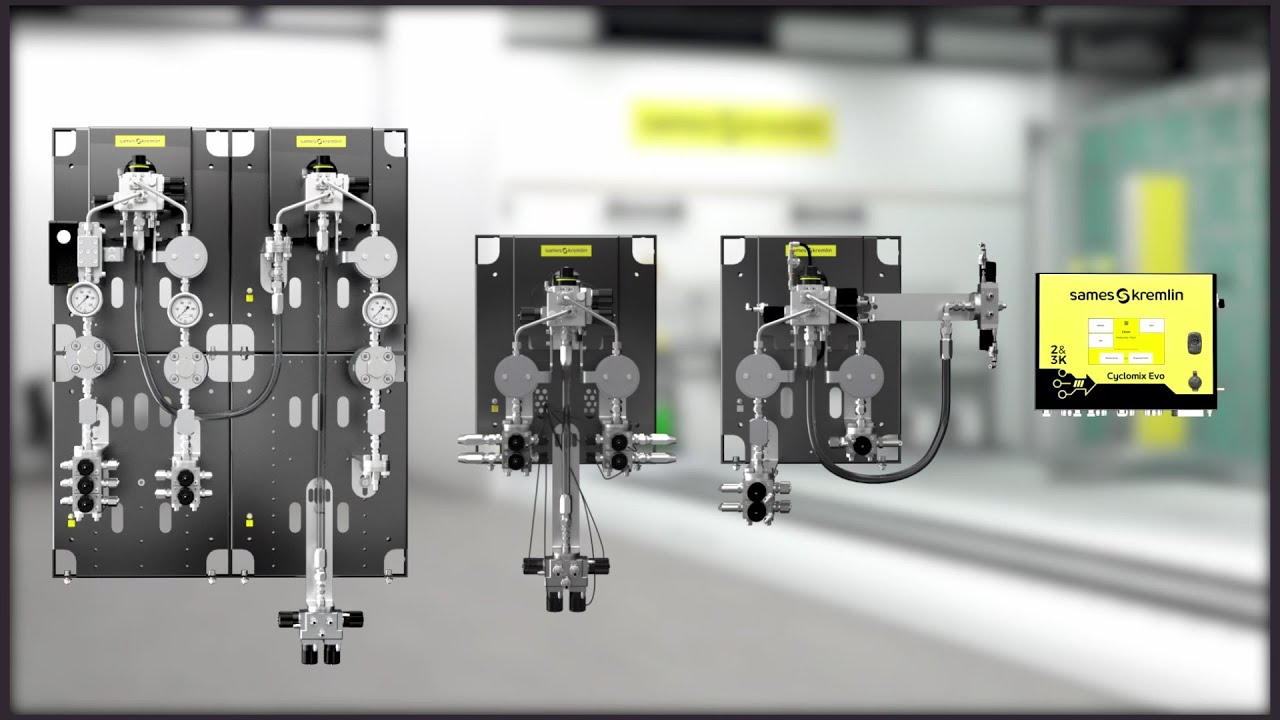

Cyclomix® Evo
Sistema electrónico de mezcla y dosificación – 2 o 3 componentes – Airspray, Airmix®, Airless
Un principio de dosificación patentado, una gestión de residuos optimizada y la conectividad hacen del Cyclomix® Evo la unidad de dosificación modular que cumplirá con sus expectativas.
- ✓ Dosificación y mezcla perfectas
- ✓ Gestión de residuos optimizada
- ✓ Conectividad total
Desempeño

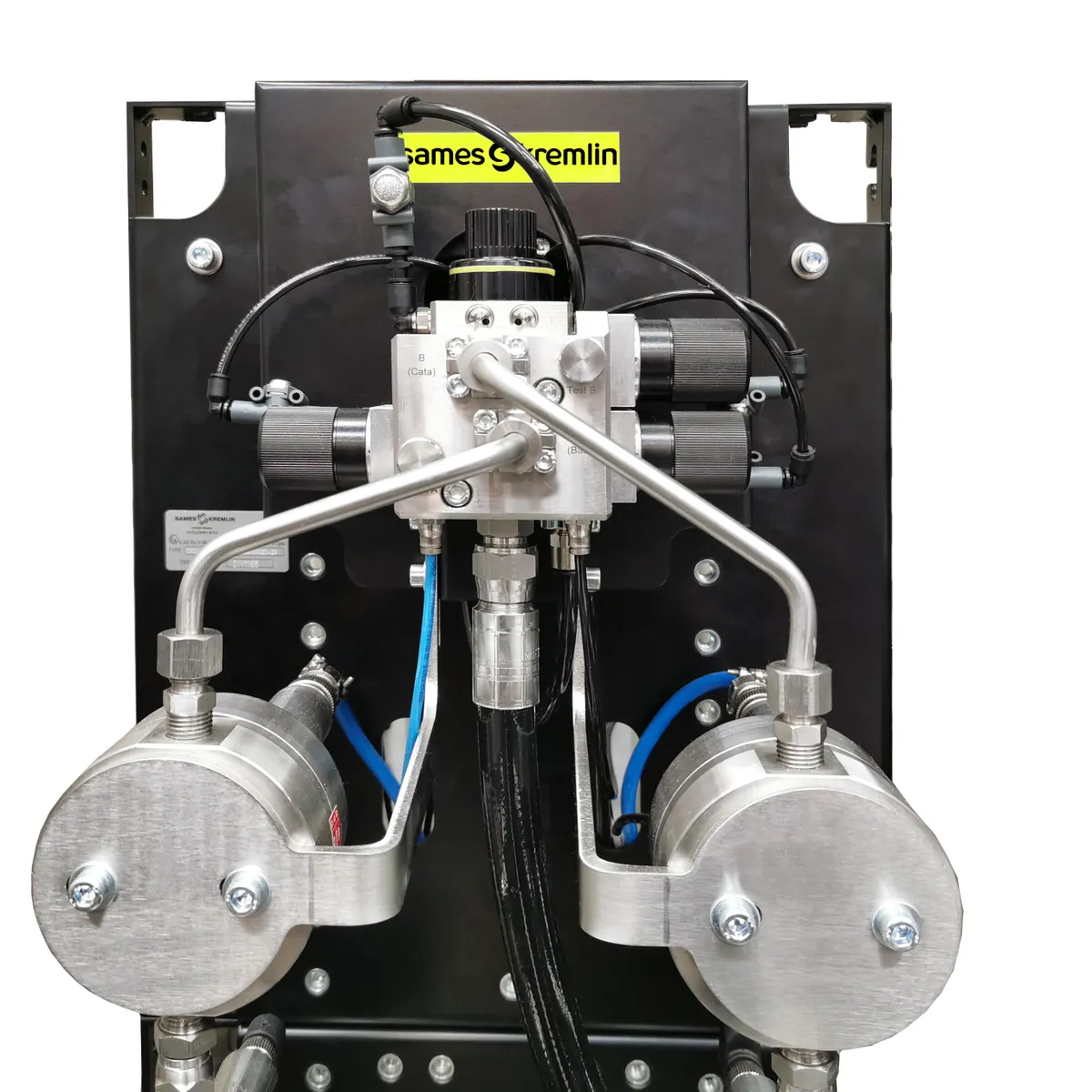

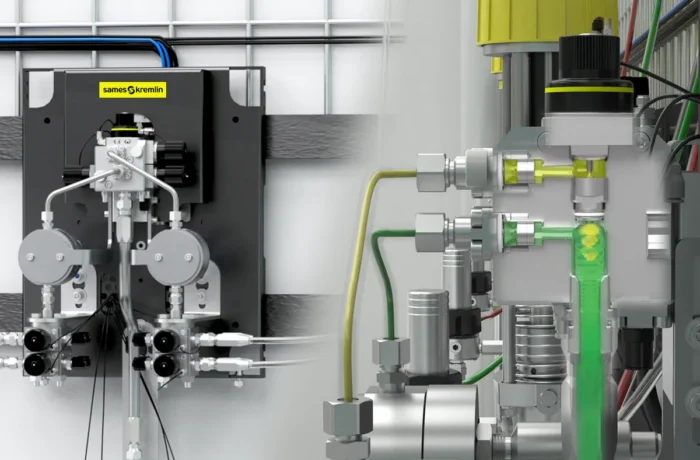

1 Sistema de dosificación patentado: Pulverización del catalizador en el flujo de la base
1 Frecuencia de inyección ultrarrápida gracias a nuestra nueva válvula de inyección
♦ Precisión de mezcla de +/- 1%.
1 Frecuencia de inyección ultrarrápida gracias a nuestra nueva válvula de inyección
♦ Precisión de mezcla de +/- 1%.
Productividad

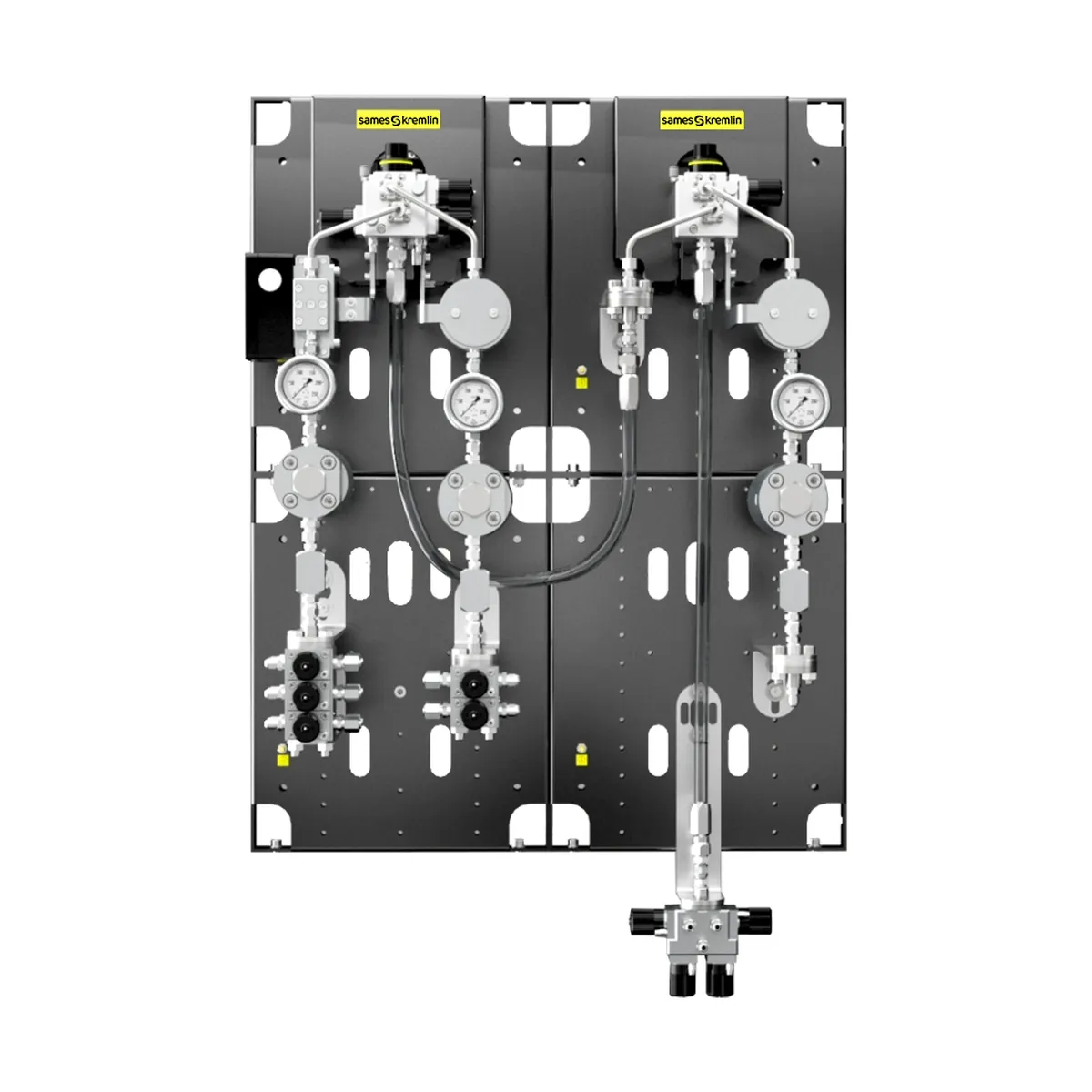

2 Gestión de 2 circuitos independientes: Lavado y cebado independientes en los 2 circuitos
3 Defina su propia configuración, desde una versión 2K básica hasta una versión 3K con todas las opciones
♦ Se requieren 2 minutos de capacitación para una puesta en marcha rápida
♦ Compre solo la configuración que necesita. No pague por funciones innecesarias
♦ Aumente su capacidad de producción agregando funcionalidades durante la vida útil del Cyclomix® Evo
♦ Diagnóstico remoto y seguimiento de mantenimiento para evitar tiempos de inactividad en la producción
3 Defina su propia configuración, desde una versión 2K básica hasta una versión 3K con todas las opciones
♦ Se requieren 2 minutos de capacitación para una puesta en marcha rápida
♦ Compre solo la configuración que necesita. No pague por funciones innecesarias
♦ Aumente su capacidad de producción agregando funcionalidades durante la vida útil del Cyclomix® Evo
♦ Diagnóstico remoto y seguimiento de mantenimiento para evitar tiempos de inactividad en la producción
Sustentabilidad
4 Reducción de costos y de desperdicio de pintura mezclada gracias a la función de “optimización de pintura”
5 Monitoreo de datos de producción y mantenimiento a través de un teléfono inteligente
♦ Recupere datos de producción y mantenimiento para optimizar su herramienta de producción
♦ Perfectamente adaptado para catalizadores ácidos: Sellos, material y roscas que cumplen con las limitaciones de productos ácidos o básicos.
5 Monitoreo de datos de producción y mantenimiento a través de un teléfono inteligente
♦ Recupere datos de producción y mantenimiento para optimizar su herramienta de producción
♦ Perfectamente adaptado para catalizadores ácidos: Sellos, material y roscas que cumplen con las limitaciones de productos ácidos o básicos.
| Designación | Valor |
|---|---|
| Aire comprimido de entrada máx. (bar) | 6.5 |
| Aire comprimido de entrada máx. (psi) | 87 |
| Aire comprimido de entrada mín. (bar) | 4.5 |
| Aire comprimido de entrada mín. (psi) | 58 |
| Rango de viscosidad de material recomendado | 20 – 3000 en segundos CA4 (o centipoise cps) |
| Salida máxima de fluido (cc/min) | 7000 |
| Salida máxima de fluido (cfm) | 0.25 |
| Salida mínima (cc/min) | 30 |
| Salida mínima (oz/min) | 0.001 |
| Profundidad (in) | 9.85 |
| Profundidad (mm) | 25 |
| Solución de profundidad | 20 (gabinete de control) – 25 (panel de fluido) para una configuración 4A2B |
| Altura (in) | 18.1 |
| Altura (mm) | 46 |
| Solución de altura | 30cm (gabinete de control) – 46cm (panel de fluido) para una configuración 4A2B |
| Ancho/profundidad (in) | 13.8 |
| Ancho/profundidad (mm) | 35 |
| Solución de ancho/profundidad | 40 (gabinete de control) – 35 (panel de fluido) para una configuración 4A2B |
| Presión máxima de material (bar) | 240 |
| Presión máxima de material (psi) | 3480 |
| Peso (kg) | 25 |
| Peso (lbs) | 55 |
| Precisión de mezcla (%) | 1% |
| Relación de mezcla | 100:1 a 1:2 (1% a 200%) |
| Número de solventes de componente A (Mín/Máx) | 99 |
| Número de componentes A (Mín/Máx) | 99 |
| Número de solventes de componente B (Mín/Máx) | 99 |
| Número de componentes B (Mín/Máx) | 99 |
| Número de componentes C (Mín/Máx) | 99 |
| Número de componentes (Máx) | 99 |
| Número de productos (base-catalizador-solvente) | 2K, 3K &(1K) base-catalizador-solvente |
| Compatibilidad de tipología de producto | Pinturas base solvente y base agua; catalizador ácido |
| Voltaje (V) | 230 |
| Conectividad | App para smartphone (Android, IOS); control remoto |
| Pantalla | 7″ |
| Comunicación de robot | Ethernet, Profinet, Modbus, cc-link |
| Trazabilidad | OPCua, USB |
| Conector de entrada de aire | 10 MM |
| Puerto de entrada de material | 1/2JIC o NPSM |
| Puerto de salida de material | 1/2JIC o NPSM |
| Pasajes de fluido | CTM 2MM INYECTOR STD 1MM |
| Número de circuitos | 2 |
| Número de pistolas (máx) | 2 |
| Partes en contacto con el fluido | FFKM, PEEK, PTFE, acero inoxidable 303, acero inoxidable 316, carburo de tungsteno |
| Número máximo de recetas | 250 |
| Características técnicas adicionales | Gestión de usuarios: operador/mantenimiento/distribuidor/administradorNúmero de orden de fabricación: 12 dígitosNúmero de cajas de lavado para pistolas manuales: hasta 2 |
| Certificación de productos | ATEX II (2) G Ex ia Gb IIB |
| Designación | Número de parte |
|---|---|

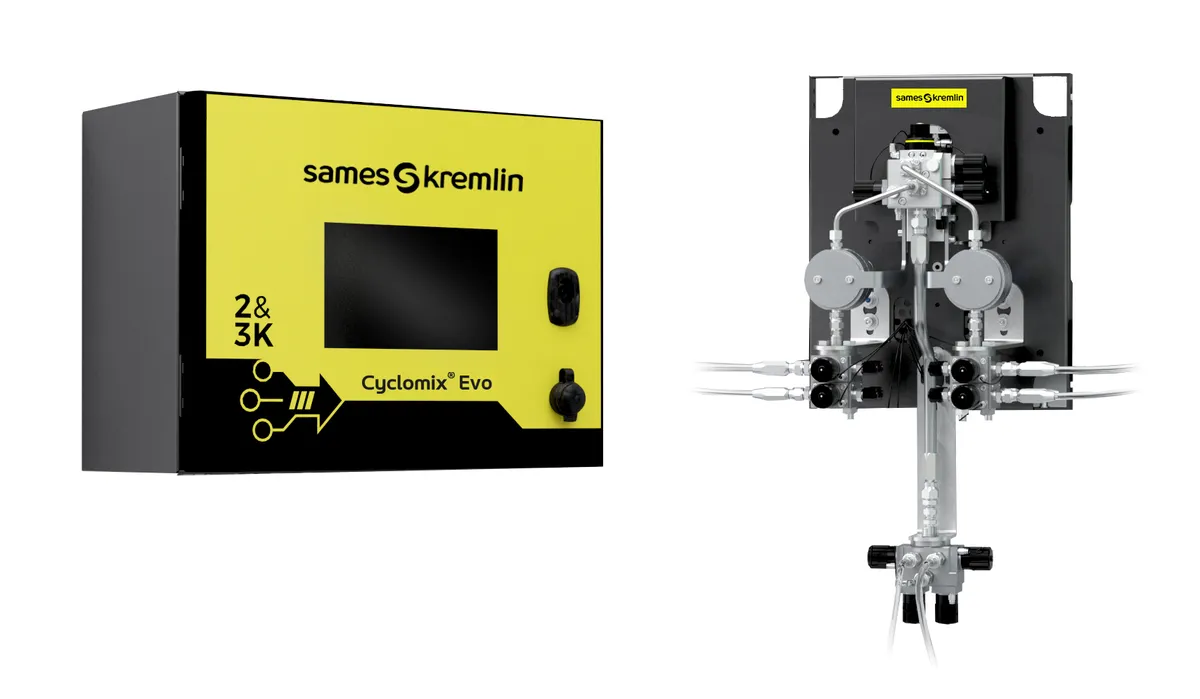

| Panel de control MicroEvo | 155661890 |
| Caja de lavado (Fpro, Fstart, Xcite®+, Sflow®) | 155710000 |
| Designación | Número de parte |
|---|---|
| Mezclador corto | 155660105 |
| Kit de alimentación de aire | 155661391 |
| Cubierta transparente | 155661873 |
| Marco para placa de producto 3K | 155661870 (x2) + 155661871 (x4) |
| Marco para placa de producto 2K | 155661870 + 155661871 (x2) |
| Marco para panel de control | 155661872 |
| Caja de lavado (Fpro, Fstart, Xcite®+, Sflow®) | 155710000 |
| Kit de cristal para pilotaje dentro de cabina de pintura | 155661887 |
| Gabinete de control remoto | 155661880 |
| Gestión de residuos de la caja de lavado | 155661700 |
