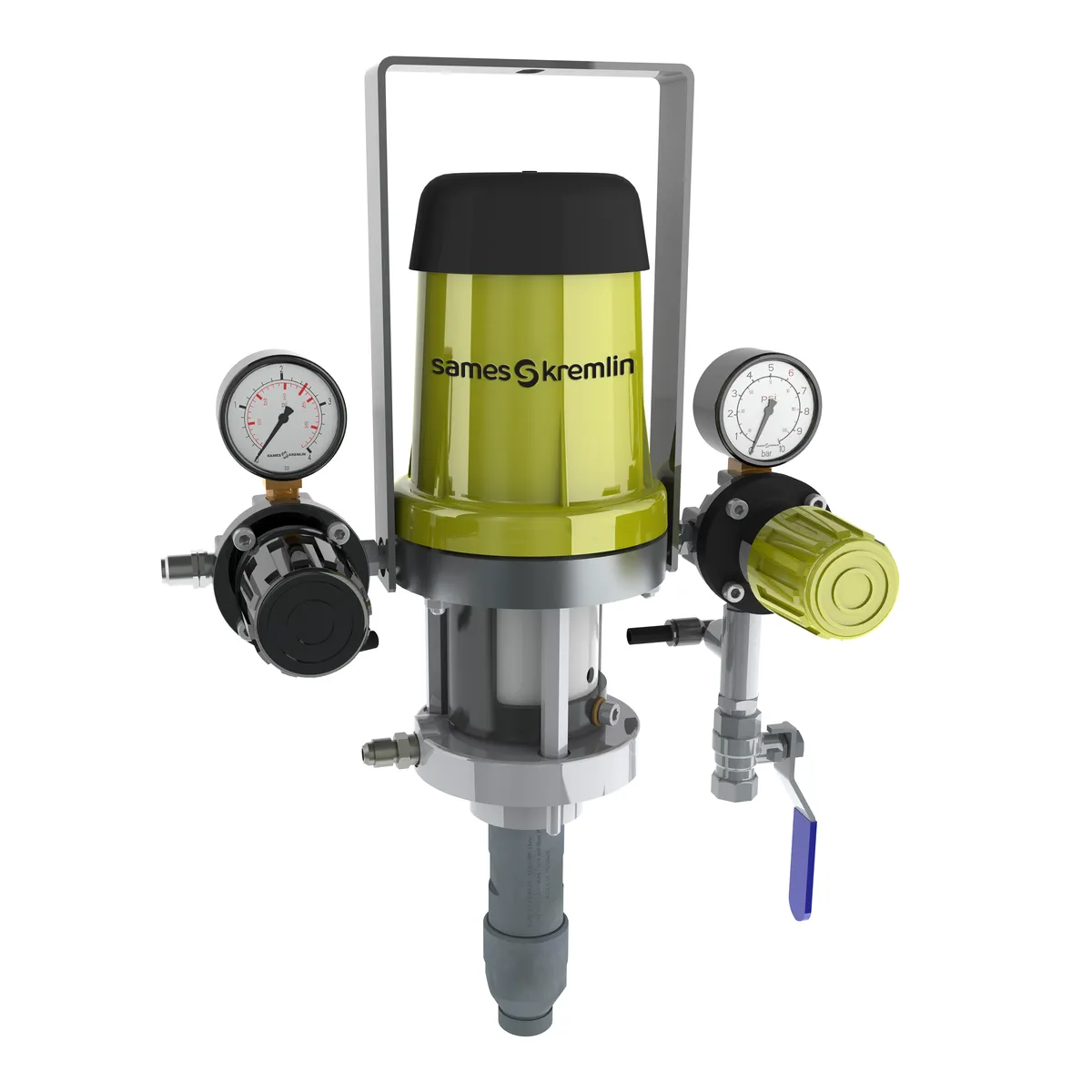

10C18
Bomba de pintura
La bomba 10C18 Airmix® es perfecta para pintar pequeñas cantidades de productos fluidos, base agua o base solvente. El diseño sencillo reduce el tiempo de mantenimiento y limpieza.
- ✓ Buena compatibilidad química con varias opciones de sellos
- ✓ Cambios de color rápidos con un consumo mínimo de solvente
- ✓ Amplia gama de kits listos para pulverizar
Desempeño
1 Motor de aire optimizado que funciona perfectamente con un compresor de aire de solo 0.5 HP
1 Motor de aire silencioso para mayor comodidad
1 Pulsación limitada gracias a la inversión rápida del motor incluso a presiones de aire muy bajas
2 Sección de fluido totalmente de acero inoxidable: perfectamente adaptada a una amplia gama de materiales, incluidas las pinturas base agua
1 Motor de aire silencioso para mayor comodidad
1 Pulsación limitada gracias a la inversión rápida del motor incluso a presiones de aire muy bajas
2 Sección de fluido totalmente de acero inoxidable: perfectamente adaptada a una amplia gama de materiales, incluidas las pinturas base agua
Productividad
3 Válvula de pie grande que ofrece suficiente potencia de succión para manejar una amplia gama de viscosidades de material
3 Válvula de succión totalmente compatible con otras bombas de la gama (15C25 y 30C25)
4 El volumen reducido de la sección de fluido minimiza las pérdidas de producto y solvente durante el lavado
5 La construcción cerrada disminuye el riesgo de lesiones y protege el lubricante de la contaminación externa
3 Válvula de succión totalmente compatible con otras bombas de la gama (15C25 y 30C25)
4 El volumen reducido de la sección de fluido minimiza las pérdidas de producto y solvente durante el lavado
5 La construcción cerrada disminuye el riesgo de lesiones y protege el lubricante de la contaminación externa
Sustentabilidad
3 Servicio sencillo con acceso directo a la válvula de succión
6 Acoplamiento fácil para un desmontaje rápido
♦ El sello móvil ubicado en el pistón garantiza la limpieza mecánica de la pared interna de la sección de fluido durante el funcionamiento de la bomba de pintura
♦ Sin distribuidor de aire externo permite un 45% menos de piezas frente a los competidores para un mejor mantenimiento
♦ Piezas del pistón con triple cromado compatibles con todos los materiales base agua
♦ Sello GT único, sin mantenimiento de empaque de garganta, baja fricción y copa de lubricante grande
6 Acoplamiento fácil para un desmontaje rápido
♦ El sello móvil ubicado en el pistón garantiza la limpieza mecánica de la pared interna de la sección de fluido durante el funcionamiento de la bomba de pintura
♦ Sin distribuidor de aire externo permite un 45% menos de piezas frente a los competidores para un mejor mantenimiento
♦ Piezas del pistón con triple cromado compatibles con todos los materiales base agua
♦ Sello GT único, sin mantenimiento de empaque de garganta, baja fricción y copa de lubricante grande
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Caudal de fluido a 20 ciclos / min (gal/min) | 0.095 |
| Caudal de fluido a 20 ciclos / min (l/min) | 0.36 |
| Caudal de fluido a 60 ciclos / min (gal/min) | 0.28 |
| Caudal de fluido a 60 ciclos / min (l/min) | 1.08 |
| Caudal libre (gal/min) | 0.29 |
| Caudal libre (l/min) | 1.1 |
| Número de ciclos por litro de producto | 55 |
| Desplazamiento de la bomba (cc/ciclo) | 18 |
| Desplazamiento de la bomba (in^3/ciclo) | 1.09 |
| Profundidad (in) | 5.9 |
| Profundidad (mm) | 150 |
| Altura (in) | 15.5 |
| Altura (mm) | 392.5 |
| Ancho/profundidad (in) | 11 |
| Ancho/profundidad (mm) | 278.5 |
| Presión máxima de material (bar) | 60 |
| Presión máxima de material (psi) | 870 |
| Relación de presión | 10/1 |
| Consumo de aire (cfm) | 1.12 |
| Consumo de aire (m3/h) | 1.9 |
| Peso (kg) | 5.3 |
| Peso (lb) | 12 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de alimentación | Neumática |
| Conexión de entrada de aire | F3/8″ BSPP |
| Puerto de entrada de material | F 1/2” BSP / M 26×125 |
| Puerto de salida de material | M 1/2″ JIC |
| Partes en contacto con el producto | Acero inoxidable con cromo duro, POM C, acero inoxidable 303, carburo de tungsteno |
| Certificación | CE-UKCA II2G Ex h IIB T4 Gb X |
| Tipo de motor | Diferencial |
| Tipo de bomba | Bomba de copa con esferas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel sonoro (dbA) | 79.4 |
| Designación | Número de parte | Cabezal de aire | Pistola | Boquilla | Configuración | Accesorio de aspiración | Racor de entrada de fluido | Longitud de mangueras (mm) | Mangueras | Longitud (ft) | Presión máx. (bar) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PACK MONTAJE PARED BOMBA AIRMIX® 10C18 SIN CAÑA ASPIRACIÓN+XCITE®+120 SIN GIRATORIO | 151665700 | VX124 | Xcite®+ 120 | – | Montaje en pared | – | F1/2″ BSPP | ||||
| PACK MONTAJE PARED BOMBA AIRMIX® 10C18 & CAÑA ASPIRACIÓN+XCITE®+120 SIN GIRATORIO | 151665720 | VX124 | Xcite®+ 120 | – | Montaje en pared | Caña de aspiración DI 10 mm | M 26×125 | ||||
| KIT 10C18 MONTAJE PARED SIN ASPIRACIÓN CON XCITE®+120 H7.5M CABEZAL BOQUILLA 06.094 | 151665730 | VX124 | Xcite®+ 120 | 06.094 | Montaje en pared | – | M 26×125 | 7.5 | Sí | ||
| KIT 10C18 MONTAJE PARED CON ASPIRACIÓN D6 XCITE®+120 H7.5M CABEZAL BOQUILLA 06.094 | 151665740 | VX124 | Xcite®+ 120 | 06.094 | Montaje en pared | Caña de aspiración DI 10 mm | M 26×125 | 7.5 | Sí | ||
| KIT 10C18 TRÍPODE CON ASPIRACIÓN D6 XCITE®+120 H7.5M CABEZAL BOQUILLA 06.094 | 151665760 | VX124 | Xcite®+ 120 | 06.094 | Trípode | Caña de aspiración DI 10 mm | M 26×125 | 7.5 | Sí | ||
| RTS TRÍPODE BOMBA AIRMIX® 10C18 XCITE®+120 & CABEZAL & BOQUILLA MANG7.5 | 151665770 | VX124 | Xcite®+ 120 | 06.094 | Trípode | Caña de aspiración DI 16 mm | M 26×125 | 7.5 | Sí | ||
| KIT 10C18 MONTAJE PARED CON ASPIRACIÓN D16 XCITE®+120 H7.5M CABEZAL BOQUILLA 06.094 | 151665780 | VX124 | Xcite®+ 120 | 06.094 | Montaje en pared | Caña de aspiración DI 16 mm | M 26×125 | 7.5 | Sí | ||
| KIT AIRLESS 10C18 F1/2 MONTAJE PARED SIN ASPIRACIÓN +SFLOW275B 2F SIN BOQUILLA | 151665800 | Para boquilla plana | Sflow™ 275 2F | – | Montaje en pared | – | F1/2″ BSPP | ||||
| KIT 10C18 TRÍPODE + Xcite Light | 154600004 | VX124 | Xcite®+ Light 120 | 09-114 | Trípode | Tolva de 6L | M 26×125 | 6.5 | Sí | ||
 Xcite®+ 120 + 10C18 |
668-665-770 | 09-114 | 25 | 60 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-767 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-766 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-759 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-758 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-757 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-756 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-755 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-754 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-753 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-752 | 09-114 | 25 | 120 | |||||||
| Xcite®+ 120 + 10C18 |
668-665-751 | 09-114 | 25 | 120 | |||||||
| Sistema, 10C18 + Xcite |
668-665-760 | ||||||||||
| Xcite®+ 120 + 10C18 |
668-665-750 | 120 |
| Designación | Número de parte | Entrada de material | Sello inferior | Configuración | Accesorio de succión | Sello de garganta |
|---|---|---|---|---|---|---|
| BOMBA 10C18 SOLA – SELLOS GT Y TEFLÓN | 144855500 | M26x125 | PTFE | Montaje en pared | – | GT |
| BOMBA 10C18 SOLA – SELLOS GT Y PU | 144855520 | M26x125 | PU | Montaje en pared | – | GT |
| BOMBA 10C18 SOLA – SELLOS GT Y POM | 144855530 | M26x125 | Poliacetal | Montaje en pared | – | GT |
| BOMBA 10C18 SOLA – SELLOS GT Y PU – F 1/2 BSPP | 144855540 | F1/2″ BSPP | PU | Montaje en pared | – | GT |
| BOMBA 10C18 SOLA – SELLOS GT Y TEFLÓN- F 1/2 BSPP | 144855550 | F1/2″ BSPP | PTFE | Montaje en pared | – | GT |
| BOMBA 10C18 SOLA – SELLOS GT Y POM-C- F 1/2 BSPP | 144855560 | F1/2″ BSPP | Poliacetal | Montaje en pared | – | GT |
| Designación | Número de parte |
|---|---|
| Trípode | 151665705 |
| Carrito de un solo poste | 151730140 |
| Mango | 151665651 |
| Caña de aspiración Ø6.5 M26 longitud del tubo de inmersión 230mm recta | 151665640 |
| Caña de aspiración de acero inoxidable Ø16 M26 longitud del tubo de inmersión 570 mm acodada | 149596050 |
| Caña de aspiración de acero inoxidable Ø16 M26 longitud del tubo de inmersión 1000mm acodada (para tambores de 200 litros) | 149596060 |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
