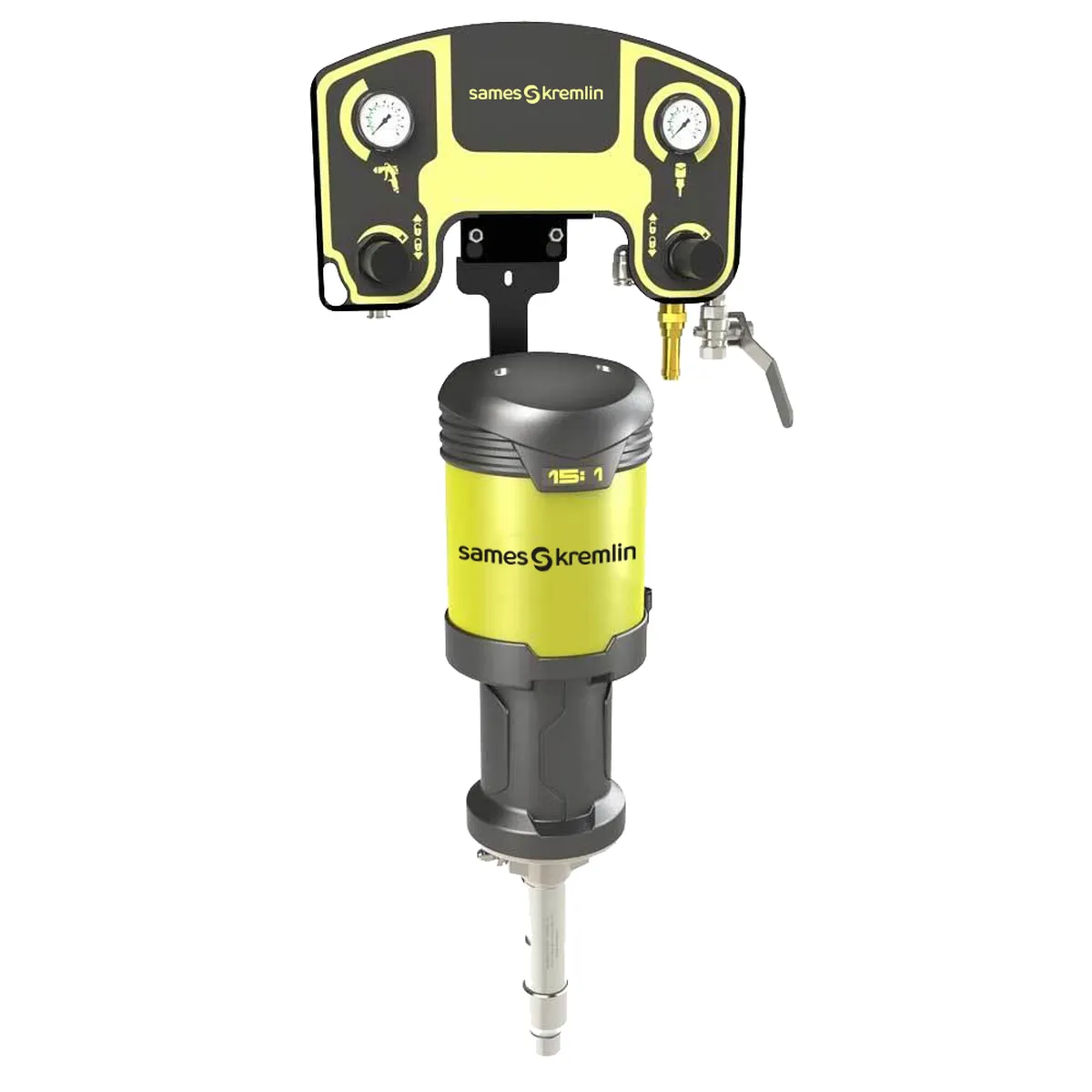

15C50
Bomba de pintura Airmix®
La bomba Airmix® 15C50 es perfecta para pintar cantidades medianas de productos fluidos, con base agua o solvente. Hasta 90 bares de presión de fluido para compensar caídas de presión.
- ✓ Buena compatibilidad química con los cartuchos GT o MB-A
- ✓ Gestión de dos pistolas disponible
- ✓ Caña de succión o tolva de gravedad
Desempeño
♦ Motor de aire silencioso y equilibrado para una entrega de material constante
♦ Diseño ergonómico
♦ Sin pulsaciones para un acabado superior
♦ Capaz de cebar a presiones de aire muy bajas (0.6 bar / 8.7 psi) para una carga fácil de pintura
♦ Diseñado para eliminar zonas muertas para cambios rápidos de color
♦ Diseño ergonómico
♦ Sin pulsaciones para un acabado superior
♦ Capaz de cebar a presiones de aire muy bajas (0.6 bar / 8.7 psi) para una carga fácil de pintura
♦ Diseñado para eliminar zonas muertas para cambios rápidos de color
Productividad
♦ Construcción cerrada – cero riesgo de lesiones
♦ Lubricante protegido de la contaminación externa
♦ Racor de salida rotativo fácil para adaptarse a cada configuración
♦ Sin tirantes – mangueras intermedias para un montaje fácil
♦ Orificio de drenaje indicador de fugas para una inspección visual rápida
♦ Acoplamiento sencillo y desmontaje rápido
♦ Válvula de pie grande (Ø20, Ø14) para manejar materiales de alta viscosidad hasta 5,000 cPs – asiento de carburo
♦ Lubricante protegido de la contaminación externa
♦ Racor de salida rotativo fácil para adaptarse a cada configuración
♦ Sin tirantes – mangueras intermedias para un montaje fácil
♦ Orificio de drenaje indicador de fugas para una inspección visual rápida
♦ Acoplamiento sencillo y desmontaje rápido
♦ Válvula de pie grande (Ø20, Ø14) para manejar materiales de alta viscosidad hasta 5,000 cPs – asiento de carburo
Sustentabilidad
♦ Motor de aire diferencial para un sistema libre de paradas
♦ Válvula de inversión rápida para eliminar las sobrepresiones de la bomba
♦ Motor de aire libre de formación de hielo
♦ 50% menos piezas frente a la competencia, se requieren menos refacciones
♦ Cartucho GT:
-sin mantenimiento de empaques del cuello
-baja fricción
-diseño de cuerpo de cartucho plano para eliminar zonas muertas y facilitar el lavado
♦ Pistón con recubrimiento ultra cromado para una fricción reducida y alta resistencia a la abrasión, extendiendo la vida útil de la bomba
♦ La válvula de escape (superior) tiene pasajes grandes y asiento de carburo
♦ Válvula de inversión rápida para eliminar las sobrepresiones de la bomba
♦ Motor de aire libre de formación de hielo
♦ 50% menos piezas frente a la competencia, se requieren menos refacciones
♦ Cartucho GT:
-sin mantenimiento de empaques del cuello
-baja fricción
-diseño de cuerpo de cartucho plano para eliminar zonas muertas y facilitar el lavado
♦ Pistón con recubrimiento ultra cromado para una fricción reducida y alta resistencia a la abrasión, extendiendo la vida útil de la bomba
♦ La válvula de escape (superior) tiene pasajes grandes y asiento de carburo
| Designación | Valor |
|---|---|
| Presión máxima de aire (bar) | 6 |
| Presión máxima de aire (psi) | 87 |
| Salida de fluido a 20 ciclos / min (gal/min) | 0.26 |
| Salida de fluido a 20 ciclos / min (l/min) | 1 |
| Salida de fluido a 60 ciclos / min (gal/min) | 0.79 |
| Salida de fluido a 60 ciclos / min (l/min) | 3 |
| Caudal libre (gal/min) | 0.78 |
| Caudal libre (l/min) | 3 |
| Número de ciclos por litro de producto | 20 |
| Desplazamiento de la bomba (cc/ciclo) | 50 |
| Desplazamiento de la bomba (in^3/ciclo) | 3.05 |
| Profundidad (in) | 6.7 |
| Profundidad (mm) | 170 |
| Altura (in) | 23 |
| Altura (mm) | 585 |
| Ancho/profundidad (in) | 12.6 |
| Ancho/profundidad (mm) | 320 |
| Presión máxima de material (bar) | 90 |
| Presión máxima de material (psi) | 1305 |
| Relación de presión | 15/1 |
| Consumo de aire (cfm) | 2.09 |
| Consumo de aire (m3/h) | 3.55 |
| Peso (kg) | 8 |
| Peso (lbs) | 17.6 |
| Temperatura máxima (°C) | 60 |
| Temperatura máxima (°F) | 140 |
| Fuente de energía | Neumática |
| Conexión de entrada de aire | F3/8″ BSPP |
| Puerto de entrada de material | F 1/2 ” BSP / M26x125 |
| Puerto de salida de material | M1/2″ JIC |
| Partes en contacto con el producto | Acero inoxidable con cromo duro, PEHD, Carburo de tungsteno, Acero inoxidable 303 |
| Certificación | CE-UKCA II2G Ex h IIB T3 Gb X |
| Tipo de motor | Diferencial |
| Tipo de bomba | Bomba de copa con esferas |
| Tecnología de bombeo | Bombas de pistón de copa |
| Nivel sonoro (dbA) | 74.9 |
| Designación | Número de parte | Boquilla de aire | Detalles | Pistola | Boquilla | Longitud de mangueras (mm) | Configuración | Accesorio de succión | Racor giratorio | Mangueras | Colector para dos pistolas |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Airmix® PACK 15C50 M/P FILTRO SUC Xcite®+Light120 12.114 H7.5M | 151143600 | VX124 | Cartucho GT + Filtro | Xcite®+ Light 120 | 12-114 | 7.5 | Montaje en pared | Caña de succión DI 23 mm | Sí | Sí | |
| KIT 15C50 M/P BOMBA & CAÑA & XCITE®+120 & RACOR GIRATORIO TWIST | 151265050 | VX124 | Cartucho GT | Xcite®+ 120 | – | 7.5 | Montaje en pared | Caña de succión DI 23 mm | Sí | Sí | |
| KIT 15C50 M/P SIN CAÑA & FILTRO & XCITE®+120 & RACOR GIRATORIO TWIST | 151265052 | VX124 | Cartucho GT + Filtro | Xcite®+ 120 | – | 7.5 | Montaje en pared | – | Sí | Sí | |
| KIT 15C50 M/P + CAÑA & FILTRO & XCITE®+120 & RACOR GIRATORIO TWIST | 151265053 | VX124 | Cartucho GT + Filtro | Xcite®+ 120 | – | 7.5 | Montaje en pared | Caña de succión DI 23 mm | Sí | Sí | |
| PACK 15C50 2P M/P MBA SUC D25+FIL 2/XCITE®+120+2/09114+2/H7.5 | 151143650 | VX124 | Cartucho MBA + Filtro | 2x Xcite®+ 120 | 09-114 | 7.5 | Montaje en pared | Caña de succión DI 23 mm | Sí | Sí | Sí |
| Designación | Número de parte | Entrada de material | Regulador de aire de presión de fluido | Regulador de aire de atomización | Configuración | Accesorio de succión | Varilla de drenaje | Filtro de salida de la bomba | Presión máxima (bar) | Pistola de pulverización | Manguera de fluido | Capacidad (L) | Longitud de la varilla del agitador (in) | Longitud de mangueras (in) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Montaje en pared 15C50 F 1/2 BSP con placa de aire | 151143000 | F1/2″ BSPP | Sí | Sí | Montaje en pared | – | ||||||||
| Montaje en pared 15C50 M26x125 con placa de aire | 151143050 | M26x125 | Sí | Sí | Montaje en pared | – | ||||||||
| Montaje en pared 15C50 con filtro y varillas | 151143250 | M26x125 | Sí | Sí | Montaje en pared | Varilla de succión ID 23 mm | Sí | Sí | ||||||
| Montaje en pared 15C50 con filtro | 151143450 | M26x125 | Sí | Sí | Montaje en pared | – | Sí | Sí | ||||||
| BOMBA AIRLESS 15C50 W/M ENTRADA F1/2 W/O VARILLA SUCCIÓN W/O FILTRO | 151143500 | F1/2″ BSPP | Sí | Montaje en pared | – | |||||||||
 Sistema, 15C50, W/M, C/W Xcite 120, Varilla 55G, Filtro, 50Ft. |
668-143-201 | Montaje en pared | 120 | Xcite 120 | 50Ft. | |||||||||
| Sistema, 15C50, W/M, C/W Xcite 120, Varilla 55G, Filtro, 25Ft. |
668-143-200 | Montaje en pared | 120 | Xcite 120 | 25Ft. | |||||||||
| Sistema, 35C50, C/M, C/W Xcite 200, Tolva 6L, Filtro, 50Ft. |
668-148-103 | Carretilla | 200 | Xcite 200 | 50Ft. | 6 | ||||||||
| Sistema, 15C50, C/M, C/W Xcite 120, Tolva 6L, Filtro, 25Ft. |
668-143-102 | Carretilla | 120 | Xcite 120 | 25Ft. | 6 | ||||||||
| Sistema, 15C50, C/M, CW Xcite 120, Varilla 5G, Filtro, 50Ft. |
668-143-101 | Carretilla | 120 | Xcite 120 | 50Ft. | |||||||||
| Sistema, 15C50, C/M, C/W Xcite 120, Varilla 5G, Filtro, 25Ft. |
668-143-100 | Carretilla | 120 | Xcite 120 | 25Ft. | |||||||||
| Sistema, 15C50, W/M, C/W Xcite 120, Tolva 6L, Filtro, 50 Ft. |
668-143-003 | Montaje en pared | 120 | Xcite 120 | 50Ft. | 6 | ||||||||
| Sistema, 15C50, W/M, C/W Xcite 120, Tolva 6L, Filtro, 25Ft. |
668-143-002 | Montaje en pared | 120 | Xcite 120 | 25Ft. | 6 | ||||||||
| Sistema, 15C50, W/M, C/W Xcite 120, Varilla 5G, Filtro, 50Ft. |
668-143-001 | Montaje en pared | 120 | Xcite 120 | 50Ft. | 5 | ||||||||
| Sistema, 15C50, W/M, C/W Xcite 120, Varilla 5G, Filtro, 25Ft. |
668-143-000 | Montaje en pared | 120 | Xcite 120 | 25Ft. | 5 | 25 |
| Designación | Número de parte |
|---|---|
| Filtro de fluido malla 6 3/8 (Entrada F1/2″JIC – Salida M1/2″JIC) | 155580600 |
| Varilla de drenaje de acero inoxidable Ø16 acodada F18 x 125 | 049596000 |
| Varilla de succión SST Ø23 longitud del tubo de inmersión 1000mm acodada (para tambores de 200 litros) M26x125 | 149596160 |
| Varilla de succión SST Ø23 longitud del tubo de inmersión acodada 570 mm M26x125 | 149596150 |
| Tolva de gravedad de 6 litros | 151140230 |
| Carro desmontable | 151241000 |
| Tótem de montaje en pared | 151140240 |
| EQUIPO DE AIRE PARA BOMBA + GESTIÓN DE AIRE PARA 2 PISTOLAS SIN PRODUCTO | 151140095 |
| EQUIPO DE AIRE PARA BOMBA + COLECTOR DE GESTIÓN DE AIRE Y PRODUCTO PARA 2 PISTOLAS | 151140090 |
Documentos PDF
PRODUCTOS RELACIONADOS
Diapisa, tu socio en recubrimientos industriales.
Tecnología Airmix®
¿Qué es Airmix®?
Airmix® es una tecnología inventada en 1975 por Kremlin, que combina las ventajas de la pulverización airless y la pulverización asistida por aire para ofrecer una aplicación de pintura de alta calidad con una mejor eficiencia de transferencia y un menor consumo de producto.
¿Cuáles son los beneficios de usar Airmix®?
La tecnología Airmix® permite aplicar capas de pintura más gruesas para proteger mejor las superficies, sin comprometer la calidad del acabado. Sus beneficios incluyen una calidad de acabado superior, alta eficiencia de transferencia, menor consumo de pintura y una aplicación rápida y uniforme.
¿Para qué tipos de proyectos se recomienda Airmix®?
La tecnología Airmix® es ideal para aplicaciones industriales donde se requiere un equilibrio entre espesor de protección y calidad de acabado, como la fabricación de muebles, la industria del transporte y los equipos rodantes, entre otros.
